스케치업(sketchup) 기본 사용법
스케치업(sketchup)은 건축, 인테리어, 산업, 제품, 조경, 기타 광범위한 분야의 디자인 및 도면작업을 진행할수있는 3D 모델링 프로그램

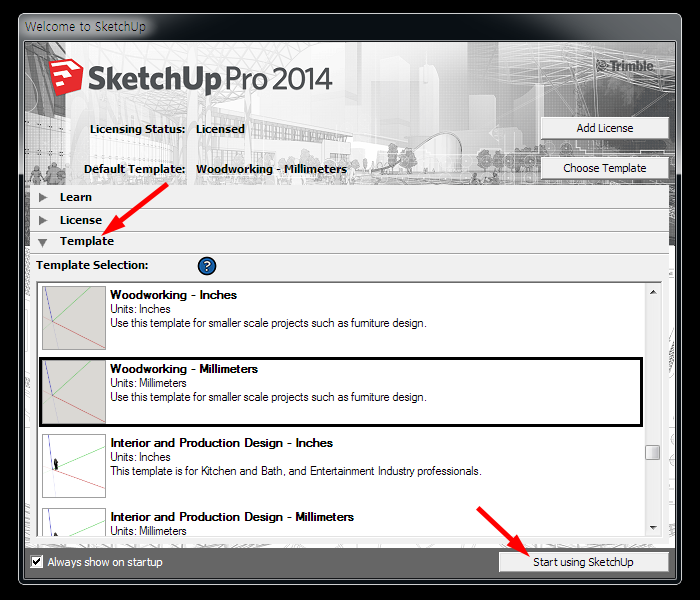

1)작업 용도에 적합한 template를 선택하고 stetchup pro를 시작합니다.
![](https://blog.kakaocdn.net/dn/wK6OE/btrAb8RDdRW/ZkViabUIJZP4KHY4VBtDz1/img.png)
![](https://blog.kakaocdn.net/dn/chzwGZ/btrAj3gpo3Y/erk1Hf8owKlNgqFFZqoLYk/img.png)

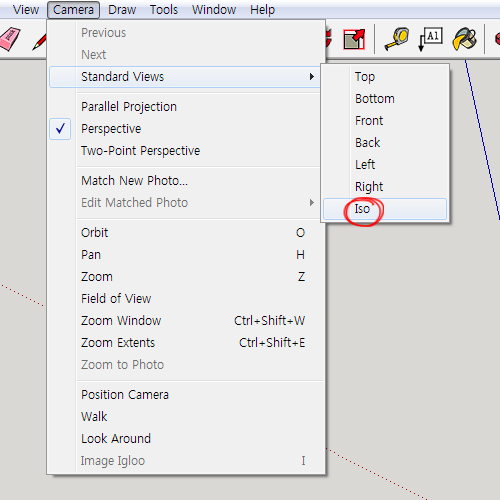

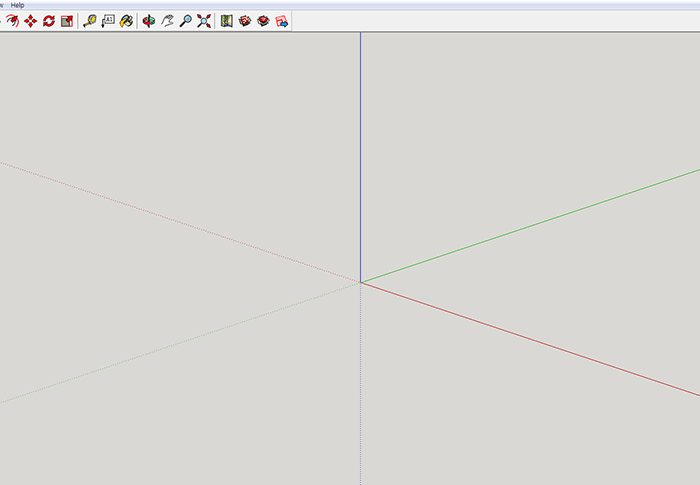

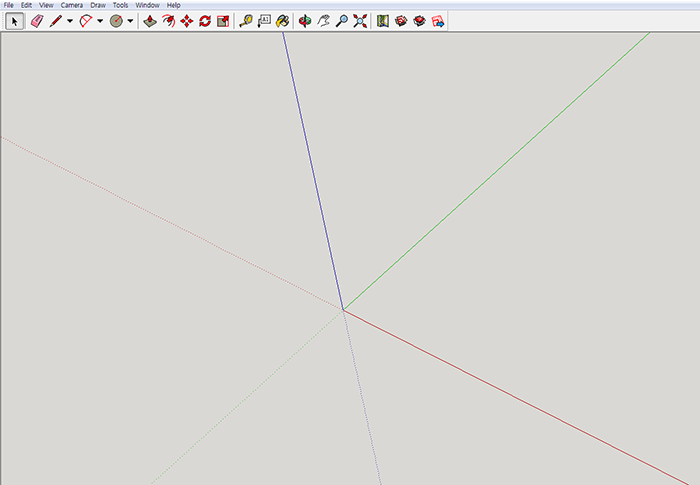

2)상단의 camera 메뉴에서 standard views를 선택할수있습니다(top, bottom, front, back, left, right)
iso에 체크합니다.
![](https://blog.kakaocdn.net/dn/bC10Ia/btrAgpSy9zU/gNSmhLQ1KDVpoKBrWWkhf0/img.png)
![](https://blog.kakaocdn.net/dn/eUHeGE/btrAh7qlZDe/Kmk1FTYUL6BJ3f4WAdU1R1/img.png)
3)도구 모음에서 orbit, pan, zoom을 이용하여 화면을 회전, 이동, 확대할수있습니다(단축키 mmb, shift+mmb, wheel)
![](https://blog.kakaocdn.net/dn/bfVhy2/btrAdYBnj2c/Vks4ZDfGthNhUpiJk8ZCc0/img.png)
4)shape tools에서 rectangle를 선택합니다.
![](https://blog.kakaocdn.net/dn/bgt0BU/btrAheDiJnk/wvl5coAzDMHky8G7krQu60/img.png)

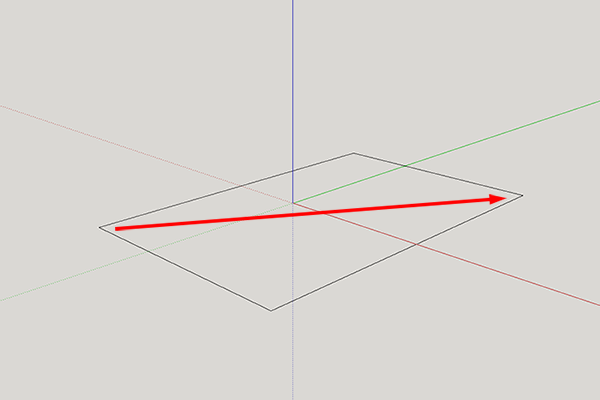

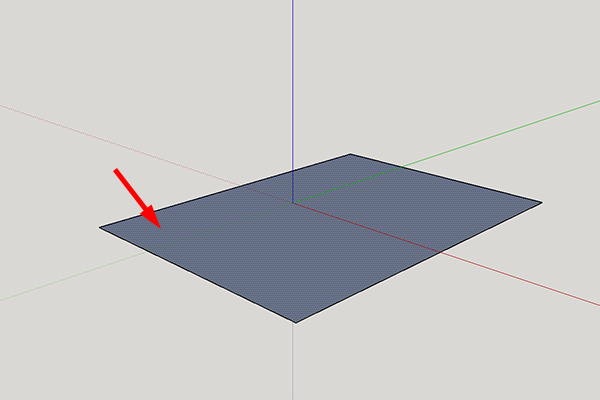

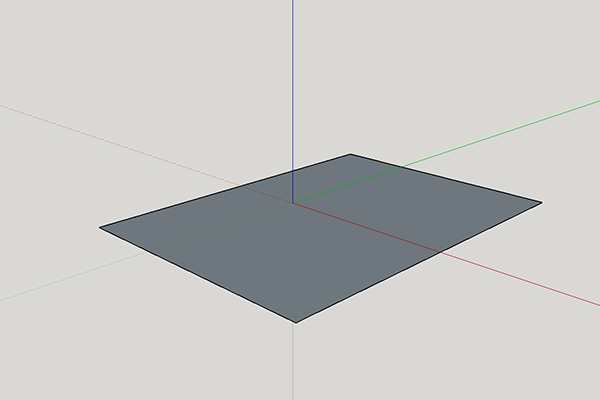

5)view에서 클릭, 드래그해서 shape를 생성합니다.
![](https://blog.kakaocdn.net/dn/bl9ZWu/btrAmzTIpJG/NyCLNGDaM8jsW91GT7ba9k/img.png)
![](https://blog.kakaocdn.net/dn/nyjE3/btrAmzTIpVD/U952BNejTfm4WKAq3d39PK/img.png)
6)push/pull tool를 선택합니다.
![](https://blog.kakaocdn.net/dn/lmycx/btrAeO6meMq/js2cq7Ctggej04oCcbkIe1/img.png)

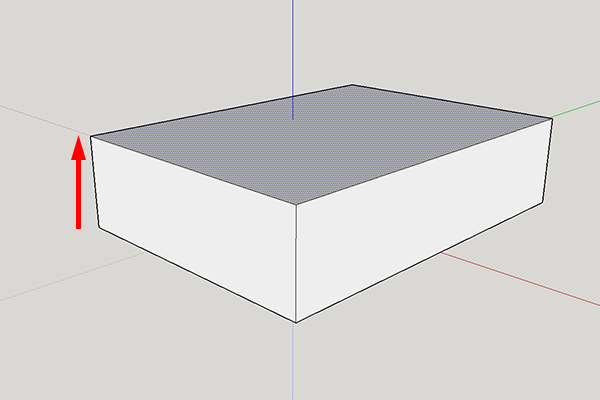

7)shape를 클릭, 드래그해서 면을 돌출시킵니다.
![](https://blog.kakaocdn.net/dn/cRI751/btrAeOSRybX/VDqeaX17TJ24GxgYIMCKqK/img.png)
![](https://blog.kakaocdn.net/dn/wJuNR/btrAhdElRiU/yWH3OgHG3hM2OWXwTJz1V0/img.png)
8)lines tool를 선택합니다.
![](https://blog.kakaocdn.net/dn/HhyVY/btrAdYIa6o5/6ptoUsz2Ky38H0ECYMKsek/img.png)
9)오브젝트의 모서리에 마우스 커서를 위치시키면 커서의 모양이 변하는것을 확인할수있습니다.
![](https://blog.kakaocdn.net/dn/XOlqr/btrAlf2fAjP/h9poMbIYDy75rWtDoA8a30/img.png)

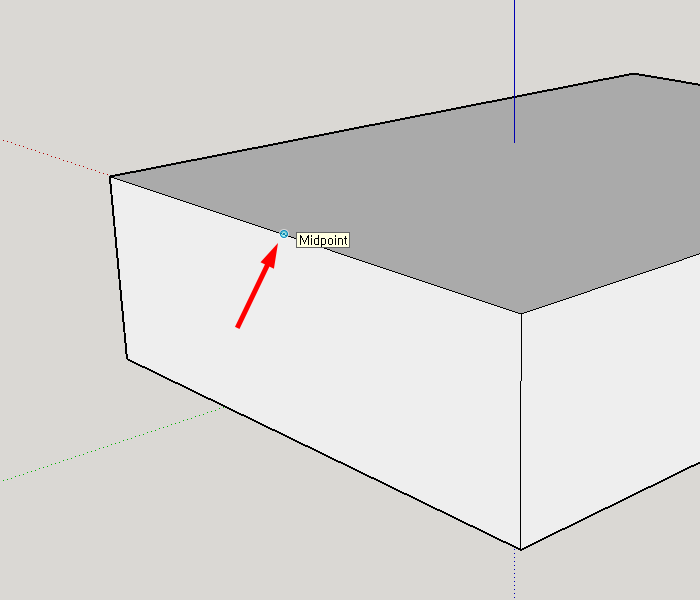

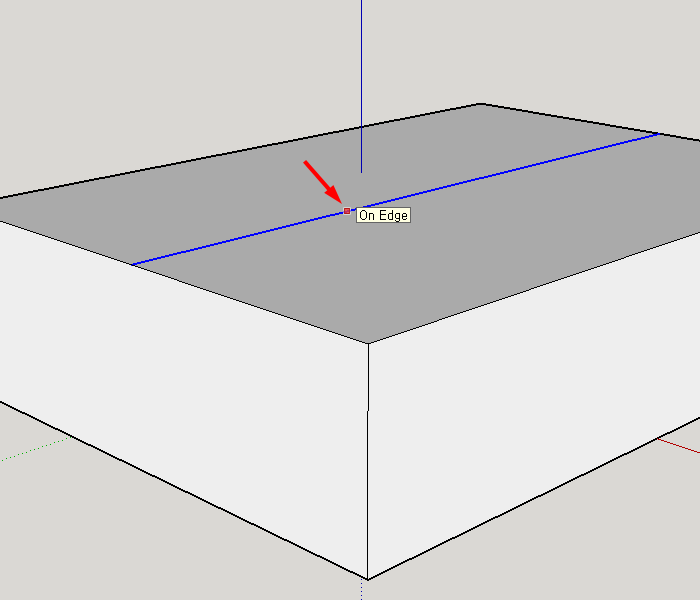

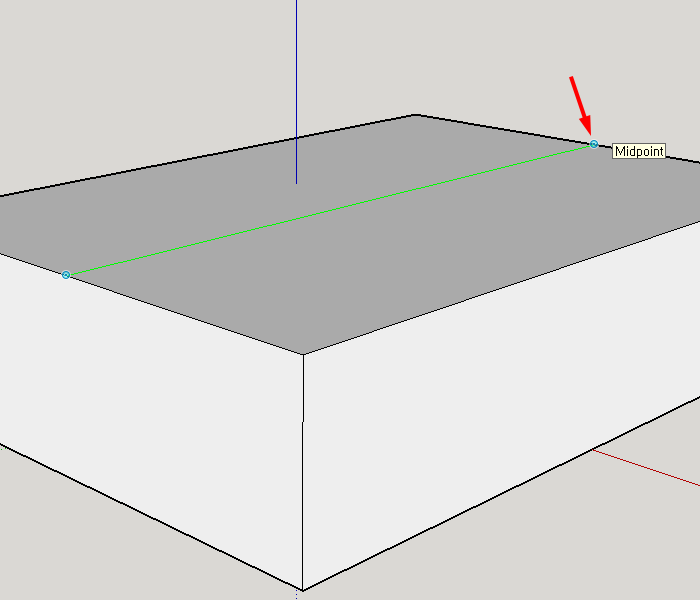

10)모서리의 중점(midpoint)에서 클릭하고 드래그해서 반대편 모서리의 중점에서 클릭하면 line을 생성합니다.
![](https://blog.kakaocdn.net/dn/bSKmYn/btrAjoSVaSz/BGRxF5oXilhfXYjkTwYw21/img.png)
![](https://blog.kakaocdn.net/dn/dvZCqh/btrAddLp75j/7vBdGsHjC8TF5rPWLgyfh0/img.png)
11)move tool를 선택합니다.
![](https://blog.kakaocdn.net/dn/bnhAeV/btrAhdK878z/x3AKmUxKqlvRgOncHmeIX1/img.png)

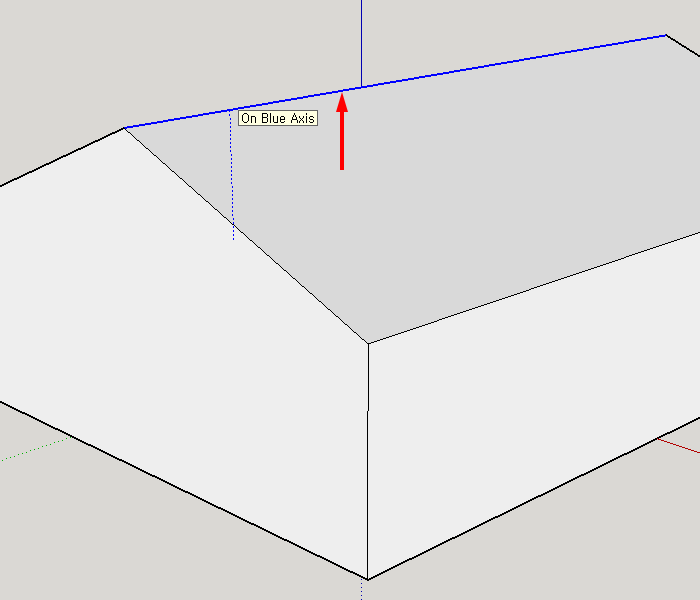

12)라인을 위로 이동시켜 지붕의 형태를 만듭니다.
![](https://blog.kakaocdn.net/dn/WcdFX/btrAeOFi8Iw/4qHt8N1uqUBJWAXbsJomj1/img.png)
![](https://blog.kakaocdn.net/dn/D8yGY/btrAjoFnZUc/IvS34QgrkZyI0idnS07apk/img.png)

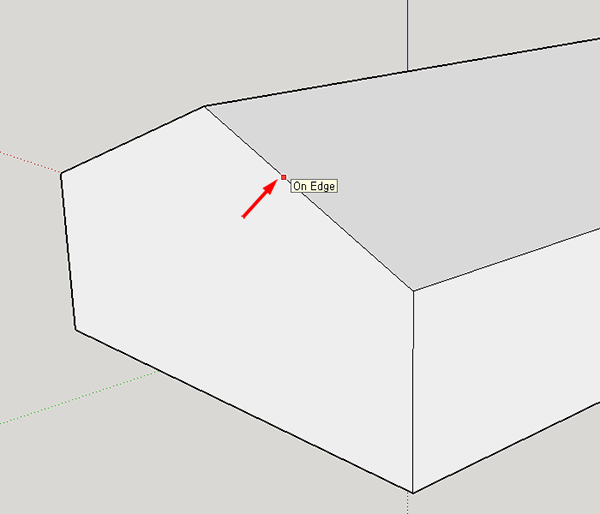

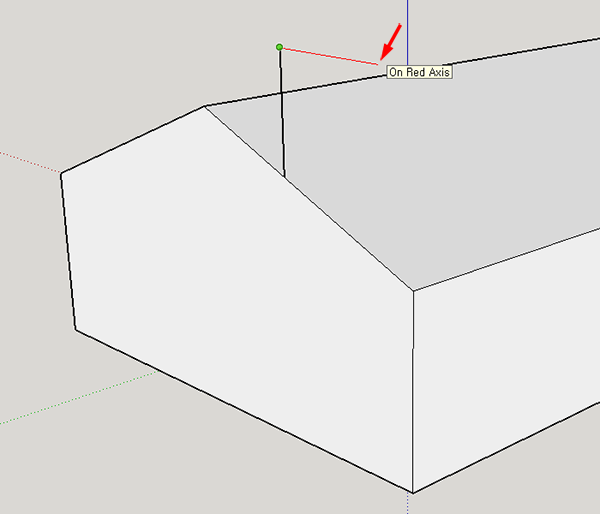

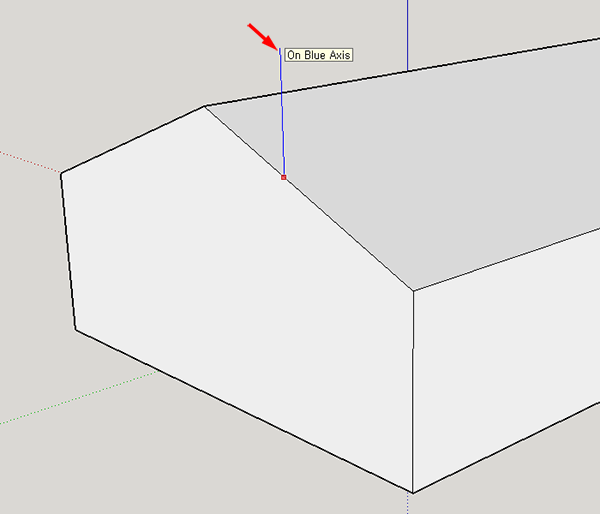

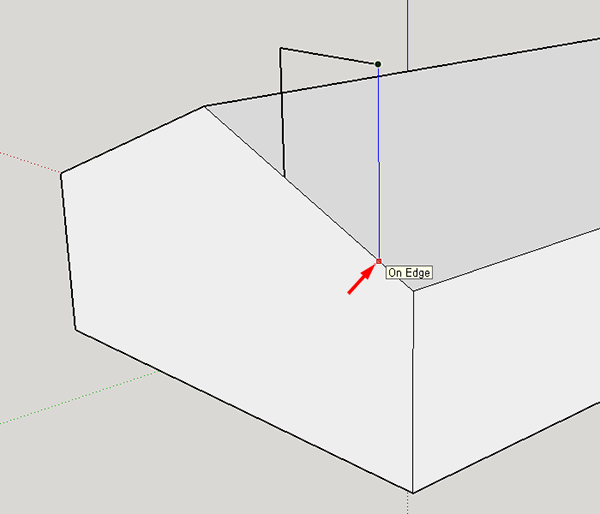

13)lines tool를 선택하고 사선 위에서 굴뚝의 단면을 생성합니다.
![](https://blog.kakaocdn.net/dn/esO6SB/btrAgp54E1q/6HH2vkJnCcMRH8fUYPSYbk/img.png)
![](https://blog.kakaocdn.net/dn/b6H2kn/btrAjpYz2gv/yFlRLKKhf8nkxpC8KS7g01/img.png)
![](https://blog.kakaocdn.net/dn/V32PZ/btrAgqcRXym/cprGHC6mydlLlJuJGZnlMK/img.png)
![](https://blog.kakaocdn.net/dn/bm5MGZ/btrAheiWIgz/3sc2ksmoBeP70mLmE3dfFk/img.png)
![](https://blog.kakaocdn.net/dn/qcBdJ/btrAlhltE8J/xpOyD1E6KtzNlSDAWDxOf1/img.png)

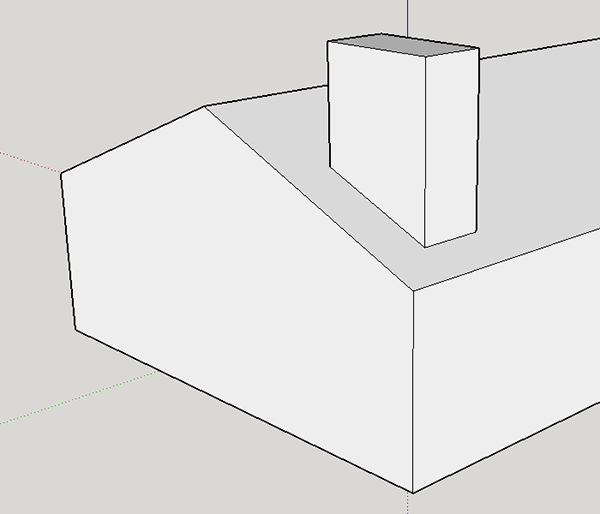

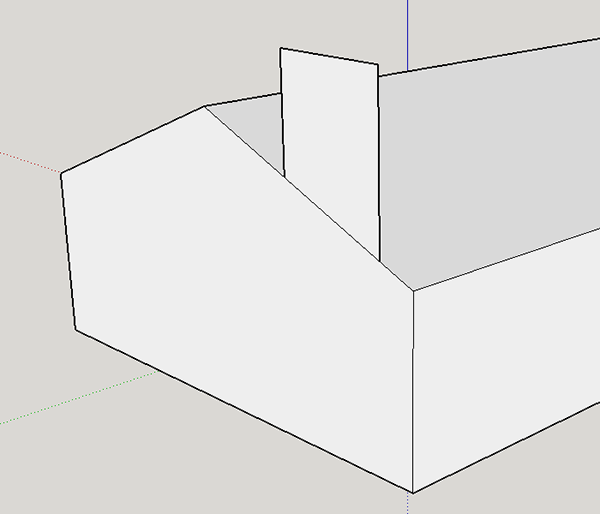

14)push/pull tool를 이용하여 굴뚝을 완성합니다.
![](https://blog.kakaocdn.net/dn/buLBor/btrAhdK88aX/TFUElUTWktwbIbXU6dwpfK/img.png)

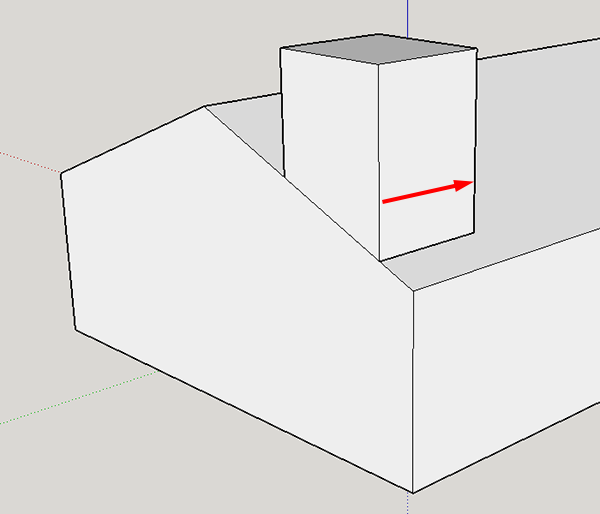

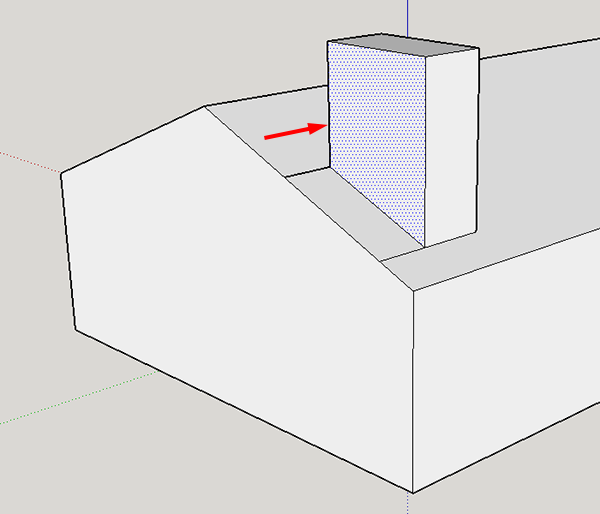

15)move tool를 이용하여 굴뚝의 면을 이동시킵니다.
![](https://blog.kakaocdn.net/dn/5BWnX/btrAmAd0eMp/ZG43hOyaICpGH1dJksX4t1/img.png)
16)eraser tool를 선택합니다.
![](https://blog.kakaocdn.net/dn/bKOFU9/btrAgoF7M7j/siiMPROAry2cWrwhHkMZb1/img.png)

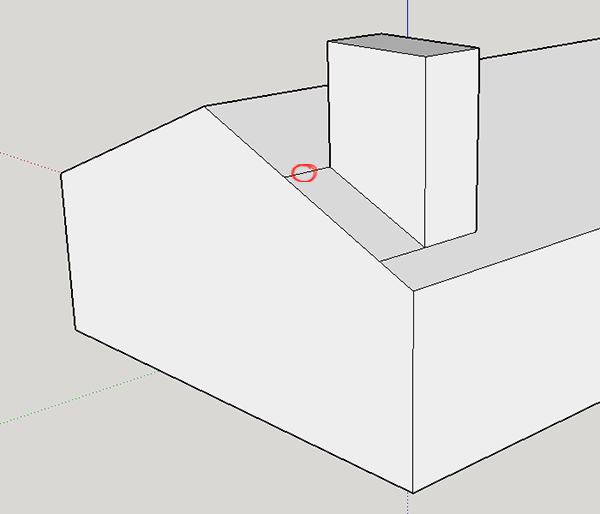

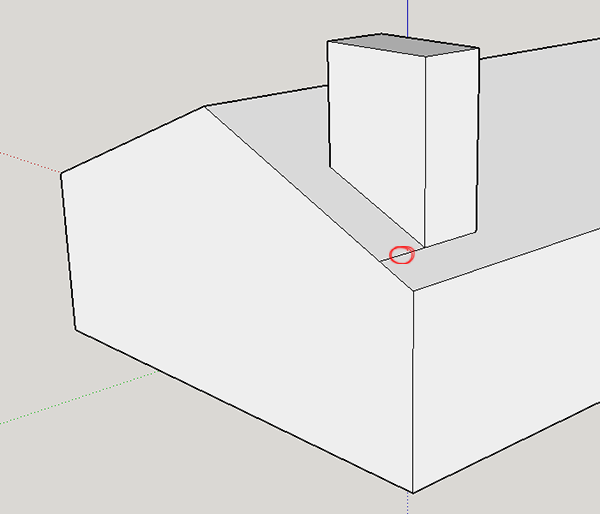

17)지붕위의 line을 클릭해서 제거합니다.
![](https://blog.kakaocdn.net/dn/1wdnR/btrAdYIa6rt/oKKKt9PiEudEcZqceDPOa0/img.png)
![](https://blog.kakaocdn.net/dn/5eZC8/btrAjoyBjm6/ktyRuWktXy4OsXkLucIZq0/img.png)
![](https://blog.kakaocdn.net/dn/QS2Zl/btrAfEbq5ED/ei0iSheUKHlpKcidGp02Mk/img.png)

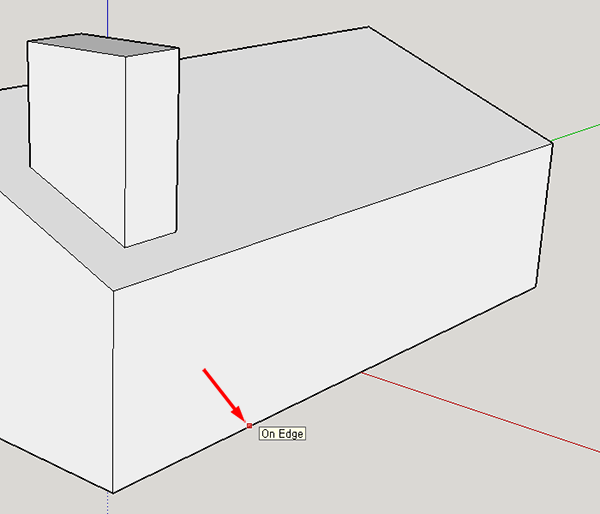

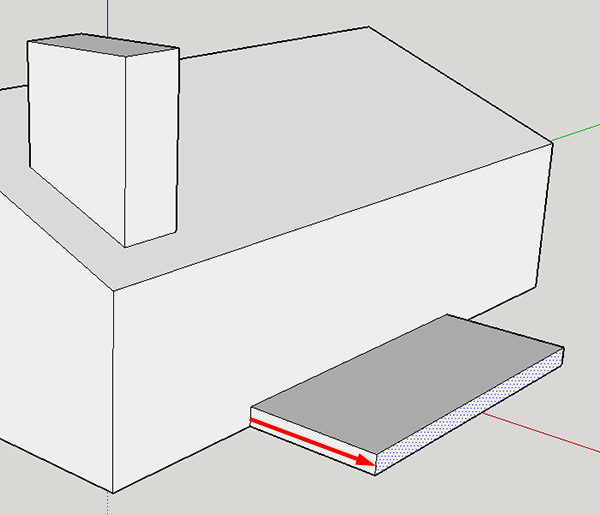

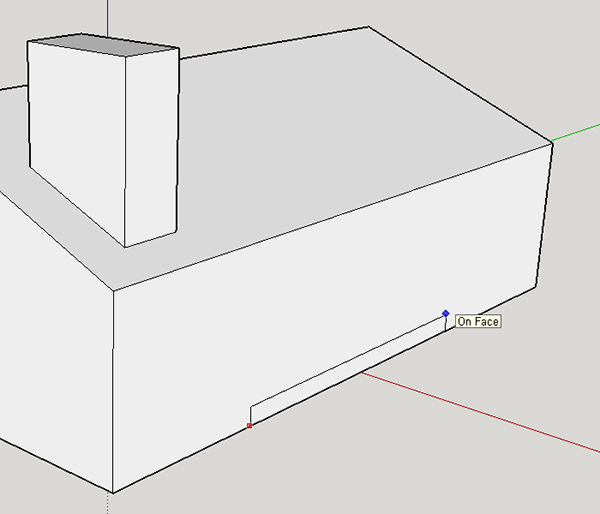

18)lines tool를 사용하여 오브젝트의 하단에 사각형을 생성합니다.
![](https://blog.kakaocdn.net/dn/kFsPb/btrAlhseTSa/sGclMIxoXIQKjY8vcIZx11/img.png)
![](https://blog.kakaocdn.net/dn/SN1JL/btrAdIdiu0B/5dFj3D4cAP21MEWRSOqdRK/img.png)
19)push/pull tool를 사용하여 면을 돌출시킵니다.
![](https://blog.kakaocdn.net/dn/mOufM/btrAdYnSgfU/hoJ8EqtKu9aRFZMsIVWo3k/img.png)

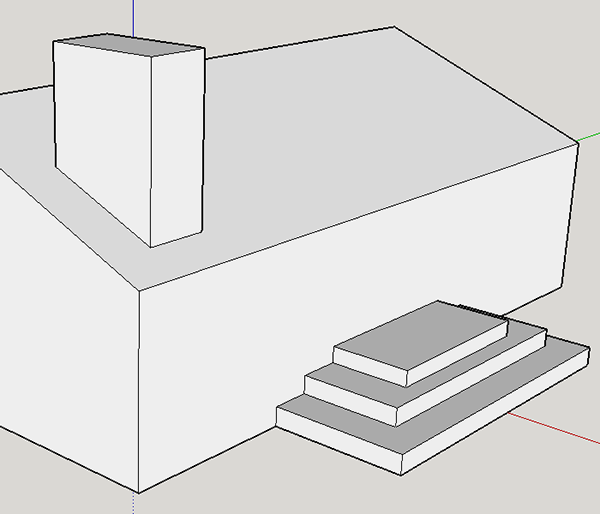

20)같은 방법으로 계단을 생성합니다.
![](https://blog.kakaocdn.net/dn/blzx3F/btrAeOSRypd/jK9vUmEjsqqIGogfsjTQn0/img.png)
21)shape tools에서 circle를 선택합니다.
![](https://blog.kakaocdn.net/dn/bbsBkk/btrAheJ3GzB/YZCGLT0wiZ1CFCmGCIrvW1/img.png)

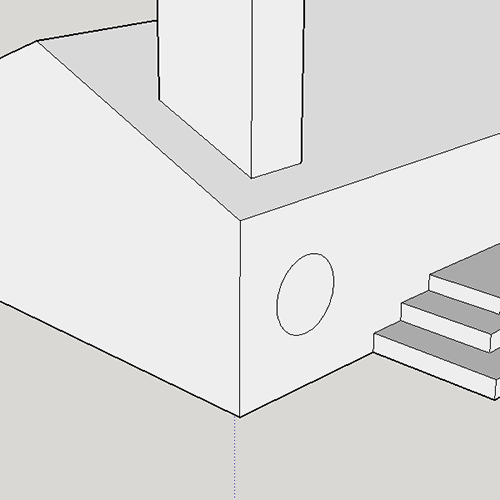

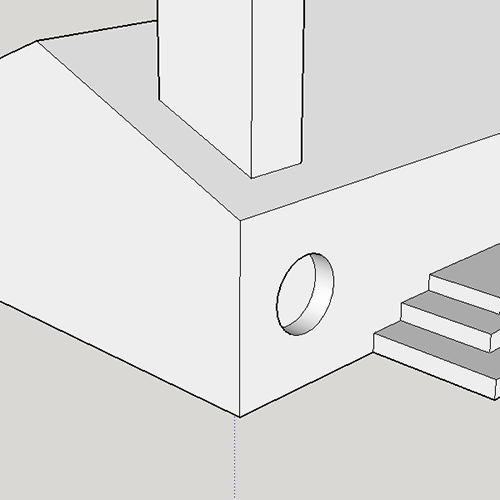

22)벽면에 원형을 생성하고 면을 돌출시킵니다.
![](https://blog.kakaocdn.net/dn/dprUF3/btrAcVRJT6r/kredfR61rPwWvAPOQGeLt0/img.png)
![](https://blog.kakaocdn.net/dn/bt6gp9/btrAj38OtPJ/Wyyj6MEk3kqypiXvXYpYLK/img.png)
