3D맥스에서 로우폴리곤 건물 모델링12 - 포토샵에서 건물 텍스처 투명영역 만들기(계단난간, 기타 구조물)

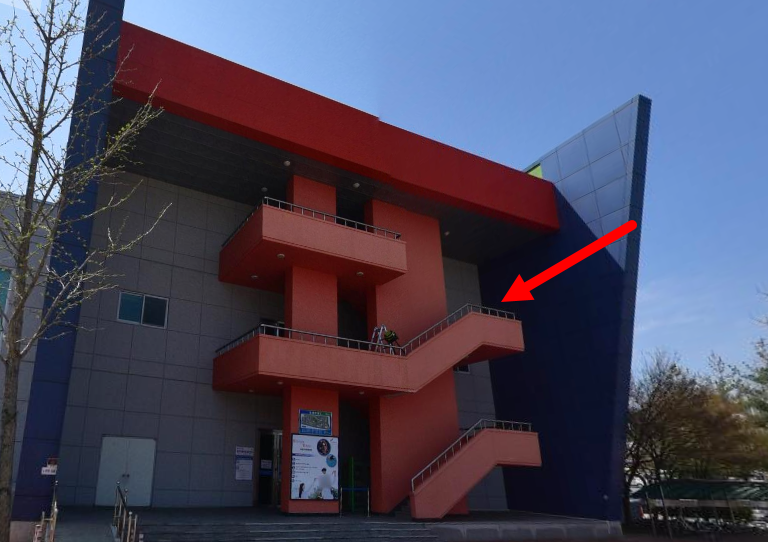

로우폴리곤 건물에서 계단의 난간 및 기타 구조물 만드는 방법

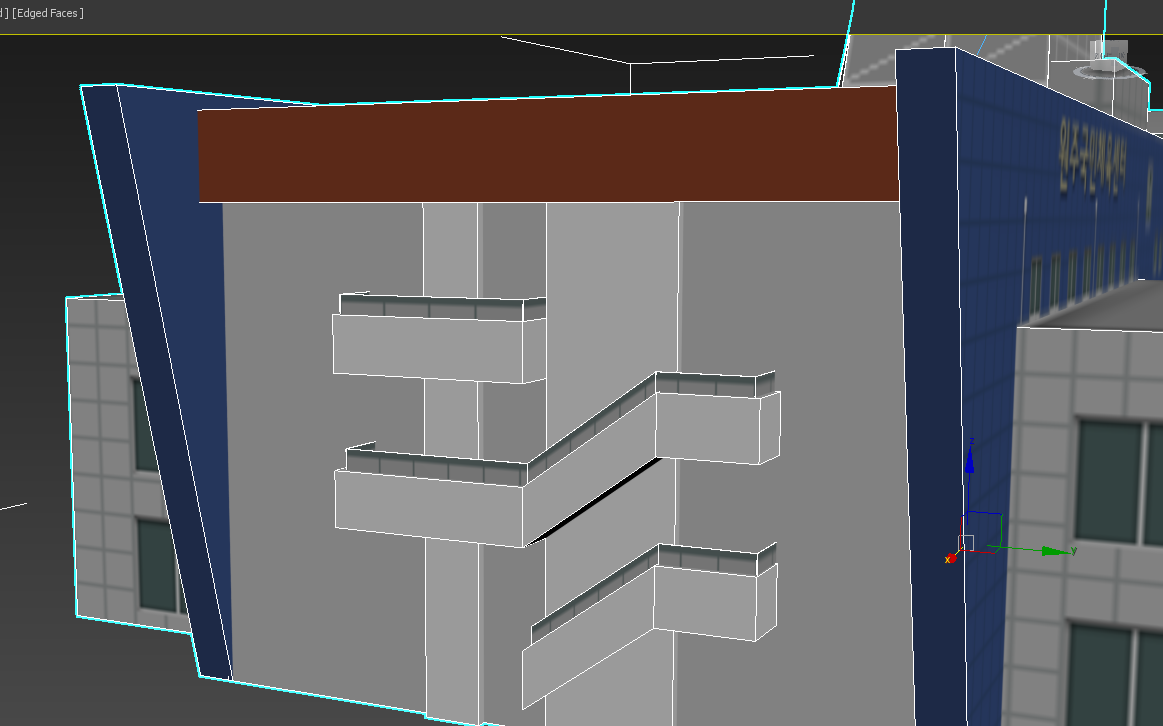

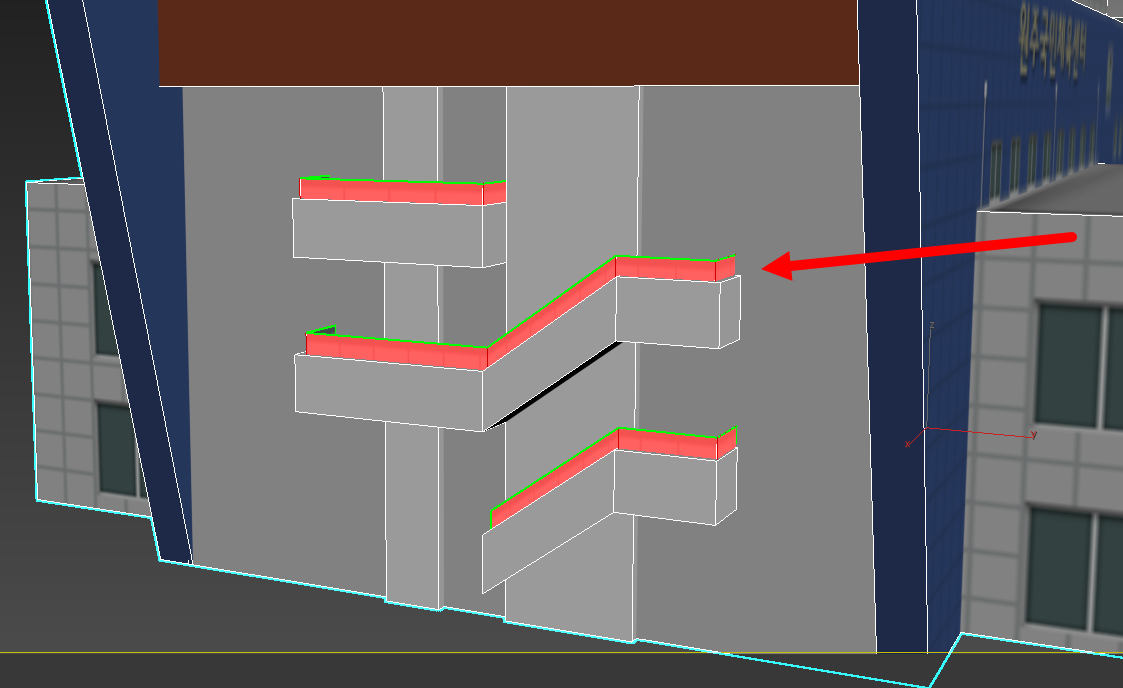

1)건물에서 계단의 난간을 모델링하고 맵핑합니다.



2)난간 모델의 모든면을 선택합니다.

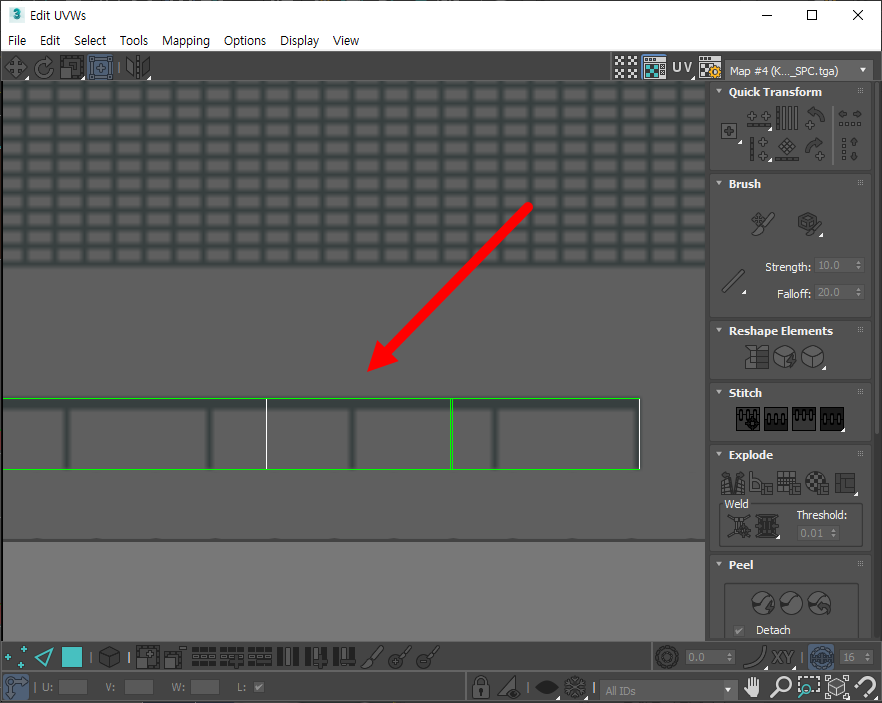

3)계단의 난간 모델의 uv를 확인합니다.

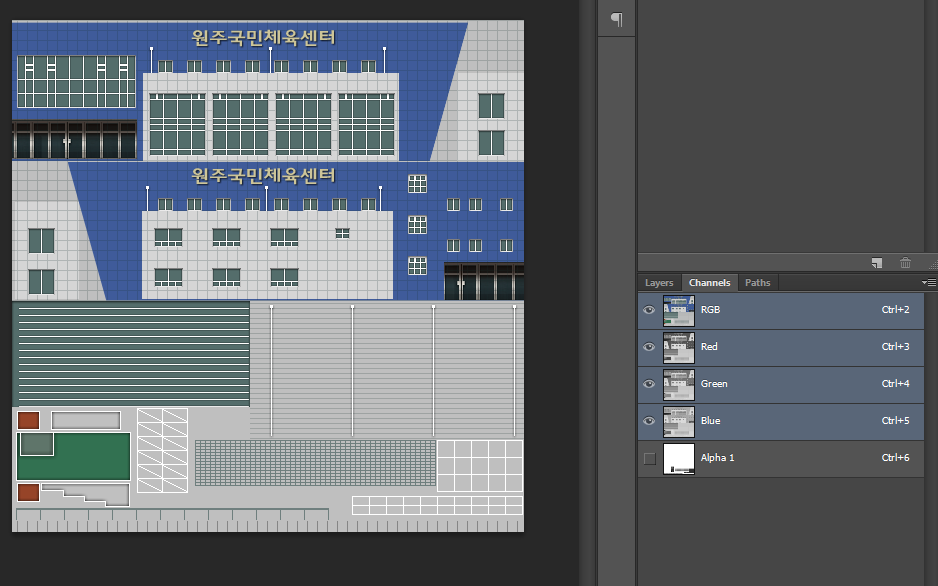

4)포토샵에서 건물 및 난간의 텍스처를 열기합니다.

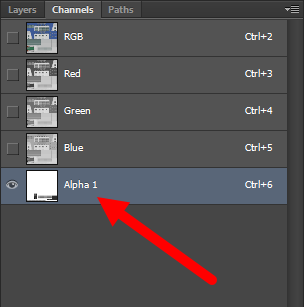

5)알파 채널로 이동합니다.

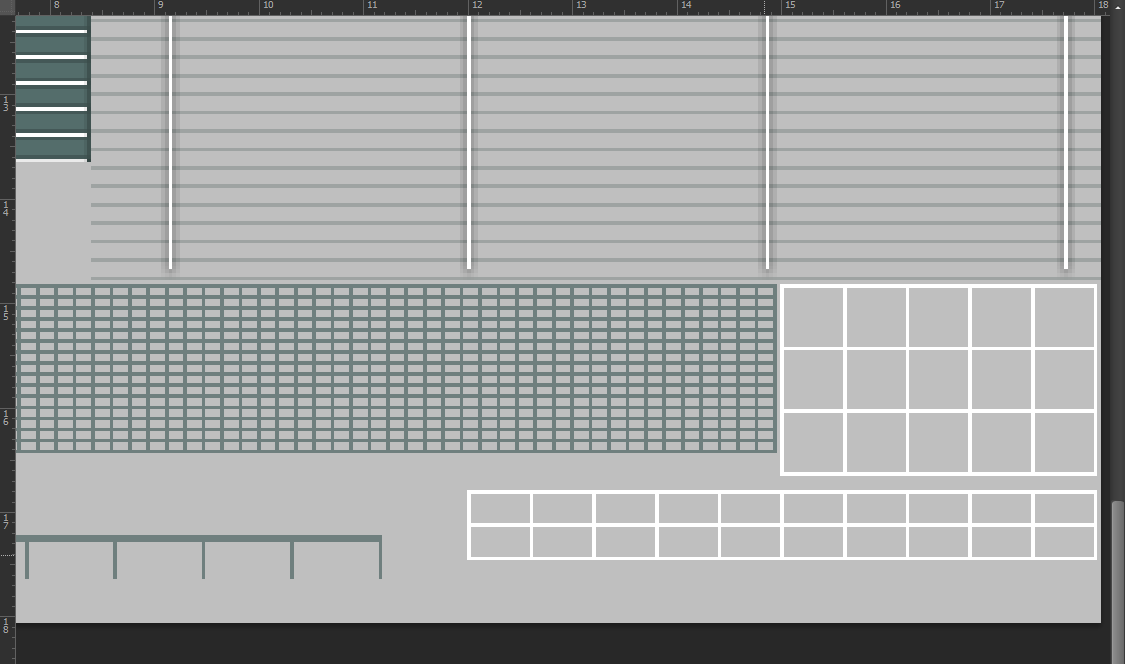

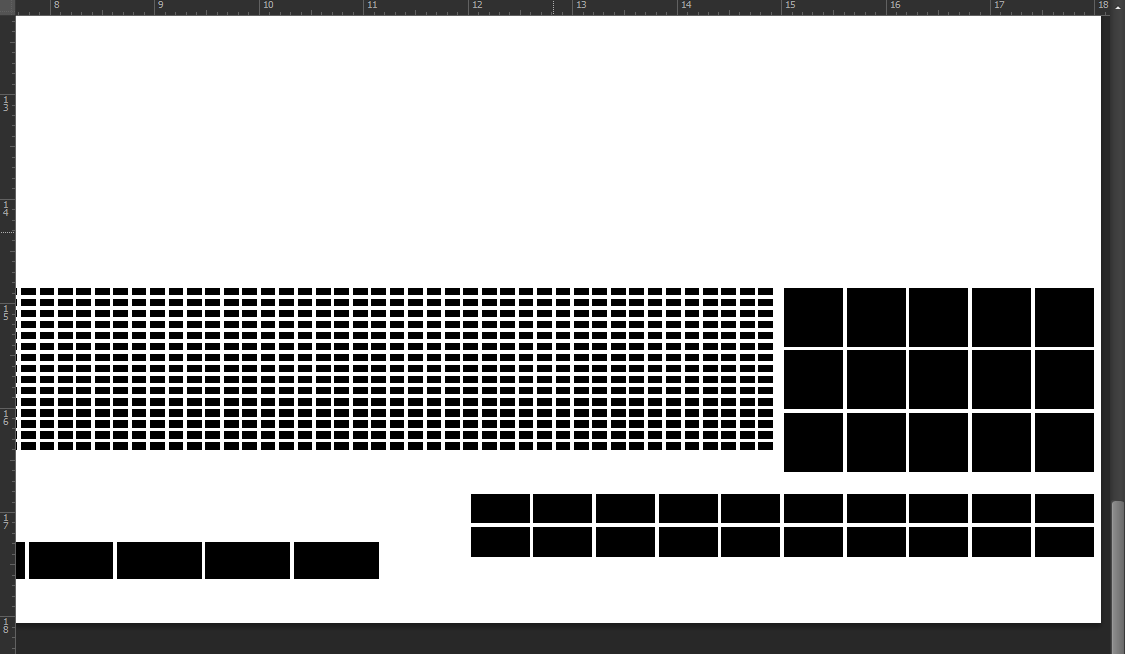

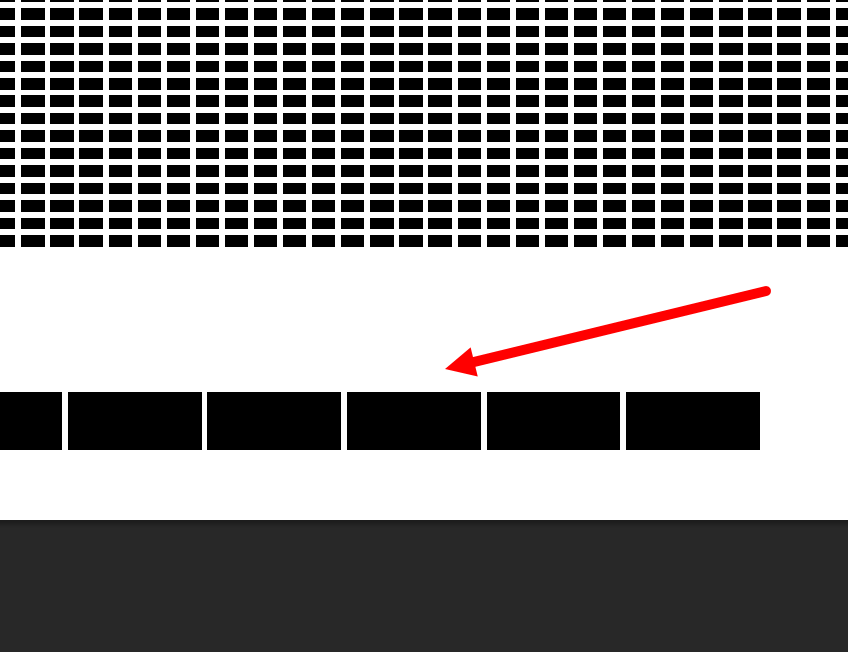

6)투명 처리할영역은 검정, 불투명 처리할 영역은 흰색으로 설정합니다.



7)RGB채널을 클릭하여 알파채널을 선택 해제하고 텍스처를 저장합니다.

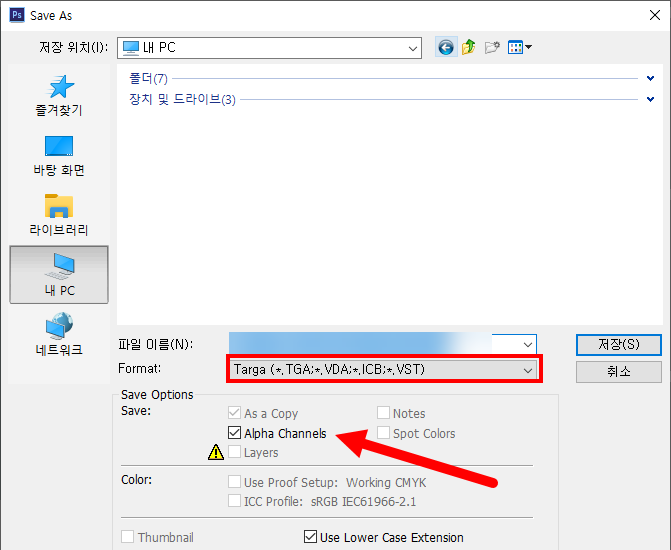

8)targa 또는 tiff 형식을 선택하고 alpha channels에 체크하고 저장합니다.

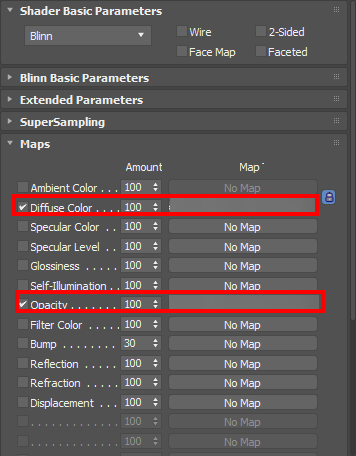

8)3D맥스에서 저장한 텍스처를 diffuse color, opacity의 맵으로 사용합니다.

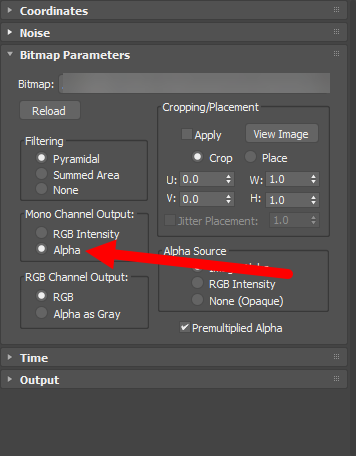

9)opacity 맵의 bitmap parameters로 이동하여 mono channel output에서 alpha에 체크합니다.

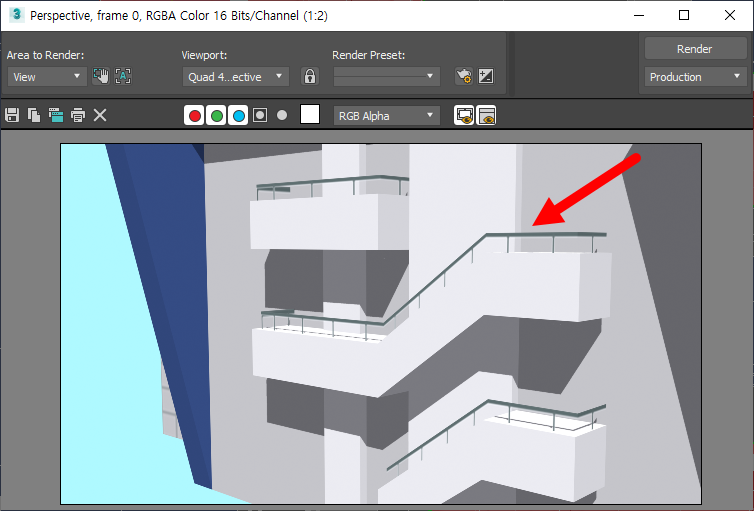

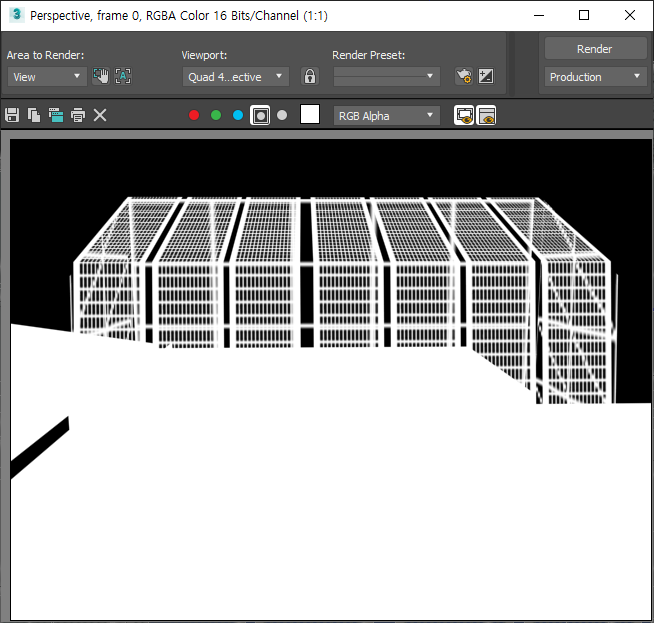

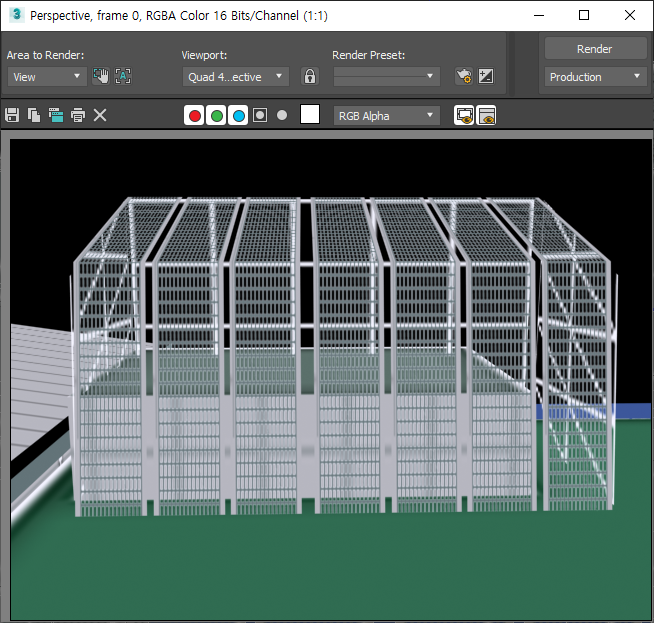

10)렌더링하면 알파채널이 검정색인 영역은 투명처리된것을 확인할수있습니다.

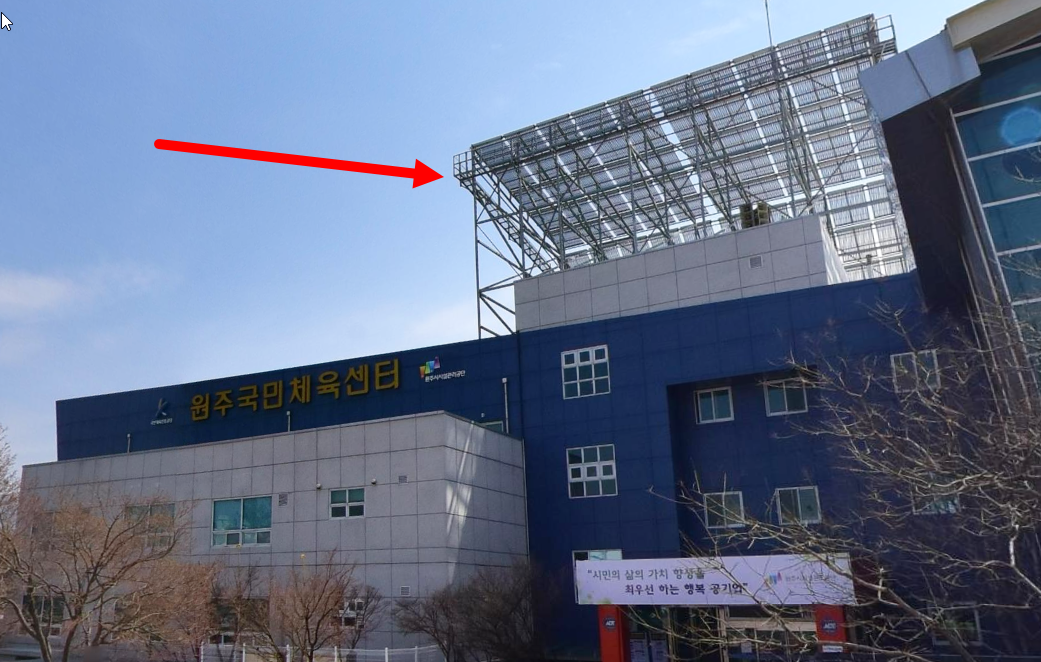

11)같은 방법으로 기타 구조물의 텍스처 및 알파채널의 영역을 설정합니다.
