스피드트리(speedtree)에서 나뭇잎(leaf)의 메시(mesh) 편집하기

스피드트리(speedtree)에서 나뭇잎(leaf)의 메시(mesh) 편집하기(leaf cutout)

1)스피드트리에서 나무를 생성합니다(줄기, 나뭇가지, 잔가지, 나뭇잎)

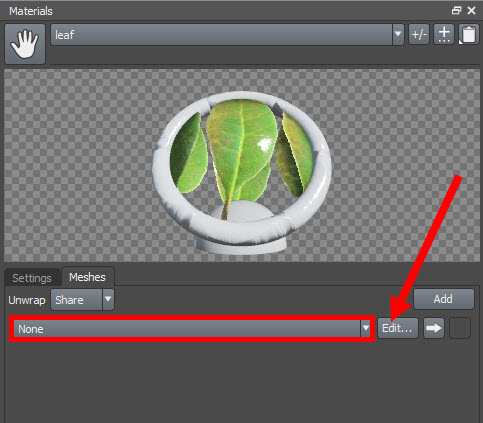

2)나뭇잎의 메시를 수정하려면 materials 윈도우에서 나뭇잎 재질을 선택합니다.



3)meshes 탭으로 이동합니다.



4)현재 사용자가 편집한 나뭇잎의 mesh가 존재하지않아 none으로 설정되어있는것을 확인할수있습니다. 우측의 edit로 이동합니다.

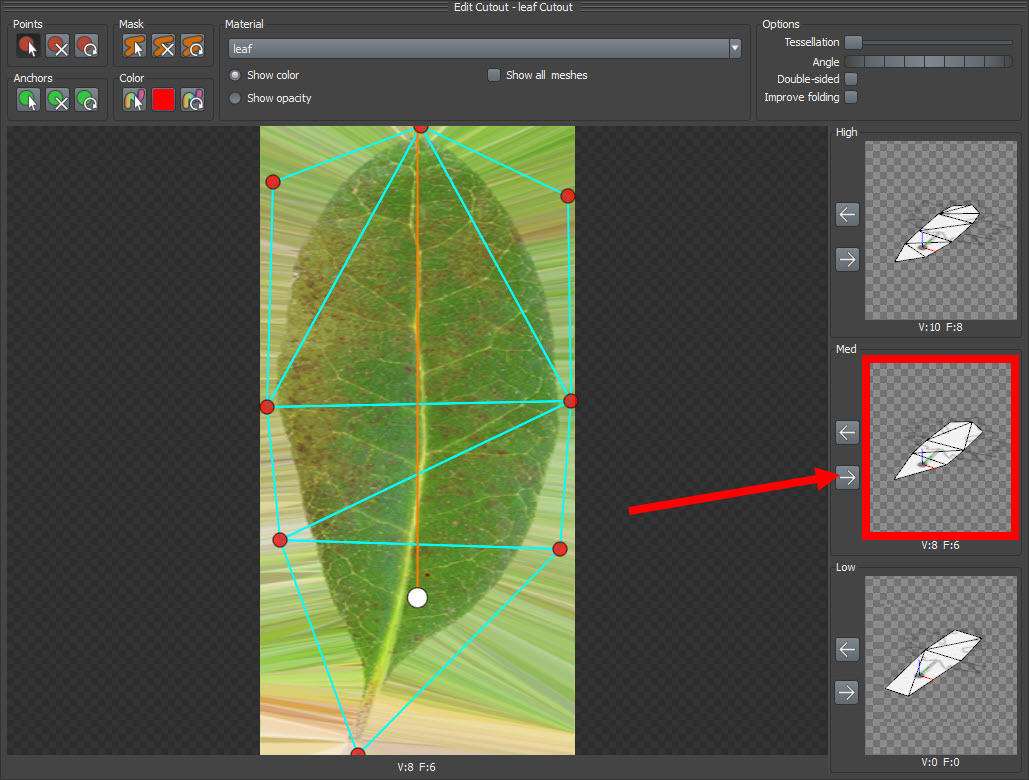

5)컷아웃 편집기(cutout editor)에서 정점이 4개인 기본 mesh를 확인할수있습니다.



6)좌측 상단에서 메시 포인트를 추가, 삭제할수있는 도구를 확인할수있습니다.



7)아래 표시한 버튼을 활성화하고 메시 포인트를 추가합니다.



8)우측에있는 low에서 우측 화살표 버튼을 클릭하면 현재 에디터에서 편집한 메시를 low 단계의 메시로 설정합니다.



9)메시 포인트를 추가하고 위와 같은 방법으로 med 단계의 메시를 설정합니다.



10)메시 포인트를 추가하고 high 단계의 메시를 설정합니다.



11)편집한 메시가 추가된것을 확인할수있습니다(leaf cutout)



12)tree 윈도우의 상단 view에서 scribed를 선택합니다.



13)모델을 메시 와이어프레임으로 표시하는것을 확인할수있습니다.



14)tree 윈도우의 좌측 하단에서 현재 표시중인 모델의 LOD를 확인할수있습니다.



15)기본적으로 high 레벨로 설정되어있습니다. 나뭇잎의 메시가 편집기에서 설정한 high 레벨 메시인것을 확인할수있습니다.



16)LOD를 med로 설정합니다. 나뭇잎의 메시가 편집기에서 설정한 med 레벨 메시인것을 확인할수있습니다.



17)LOD를 low로 설정합니다. 나뭇잎의 메시가 편집기에서 설정한 low 레벨 메시인것을 확인할수있습니다.
