컴퓨터 하드웨어 - 파워서플라이(PSU, power supply unit)

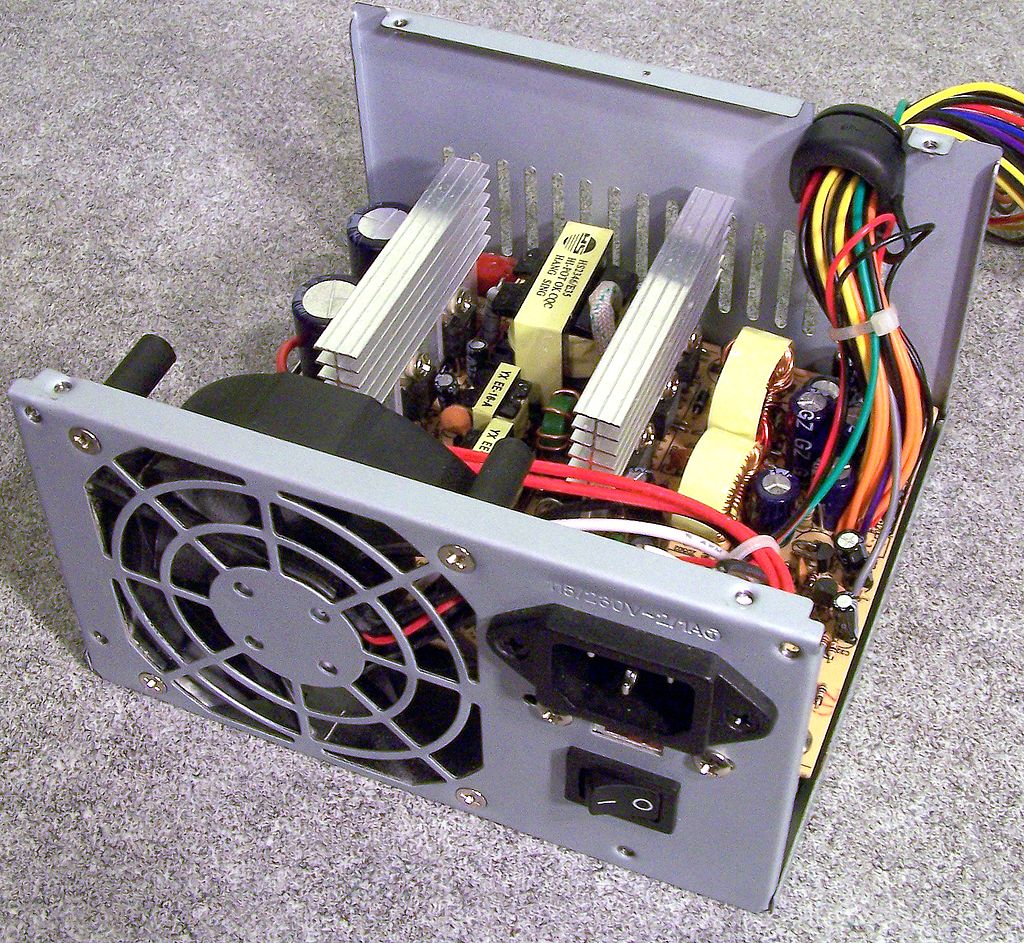

파워 서플라이(PSU, Power Supply Unit)는 컴퓨터(또는 전자 기기)에 전기를 공급하는 장치입니다(모든 전자 기기는 전원 공급기가 있습니다) 파워 서플라이는 전압 변환, 전류 공급, 전력 안정화 및 전기적 보호 기능을 수행하여 컴퓨터에 안정적인 전원(electric power source)을 공급하고 동작할수있도록합니다.
https://en.wikipedia.org/wiki/Power_supply_unit_(computer)
전원공급과 전력 안정화
파워 서플라이는 외부에서 들어오는(집전원) 교류 전기(AC, Alternating Current)를 컴퓨터(또는 전자 기기)에서 필요한 직류 전기(DC, Direct Current)로 변환합니다. 대부분의 컴퓨터 및 전자 기기는 12V, 5V 및 3.3V와 같은 다양한 전압을 필요로 하며 PSU는 이러한 전압을 제공합니다. 또한 컴퓨터에 안정적인 전력을 제공하기위해 전기적 변동을 최소화합니다. 전압과 전류를 일정하게 유지하고 전기적 잡음(노이즈)을 제거하여 하드웨어의 정상적인 작동을 보장합니다.
파워서플라이의 네 부분
전자파장애(EMI)필터부 - 교류 입력 라인과 파워서플라이 사이에 전파될수있는 전기적 잡음(노이즈)을 억제합니다.
교류-직류 정류부 - EMI필터를 거친 전원이 임시 직류 전원으로 변환되는 부분
직류-직류 스위칭 변환부 - 임시 직류 전원을 깨끗하고 안정적으로 공급할수있도록 스위칭 과정에서 발생하는 리플과 잡음을 제거하는 부분입니다. 이 결과 3.3V, 5V, 12V등의 직류전원이 생성됩니다.
출력필터, 출력부 - 스위칭 변환부에서 변환하고 필터링한 직류전원을 여과해 깨끗한 전원으로 만드는 부분입니다.
https://terms.naver.com/entry.naver?docId=1225333&cid=40942&categoryId=32833
커넥터(Connector)
파워서플라이의 커넥터는 컴퓨터 내부 시스템에 전원을 공급하는 케이블입니다.
1)메인 커넥터(20+4핀 ATX 커넥터)

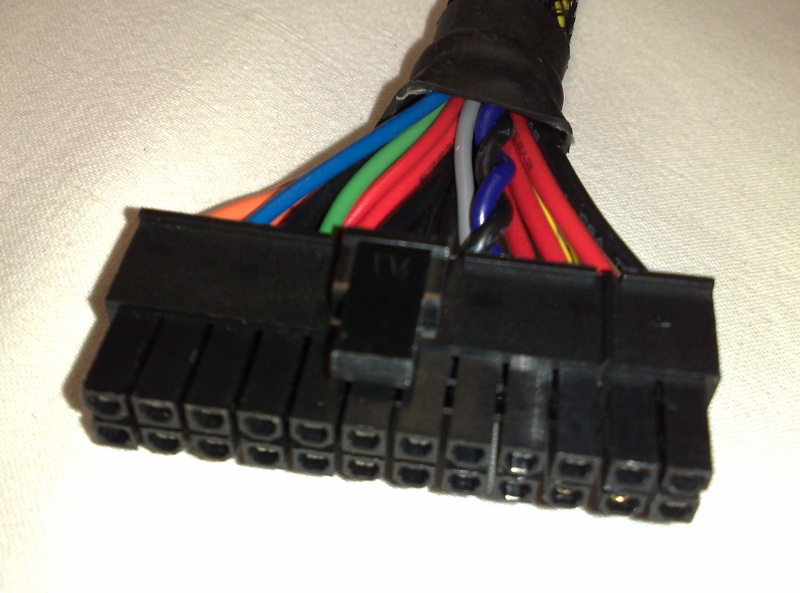

20+4핀(20핀 또는 24핀)으로 이루어진 커넥터로 주로 메인보드에 연결되어 전원을 공급합니다. 신형(24핀)메인보드와 구형(20핀) 메인보드에 모두 사용가능합니다.
https://en.wikipedia.org/wiki/ATX
2)CPU 커넥터

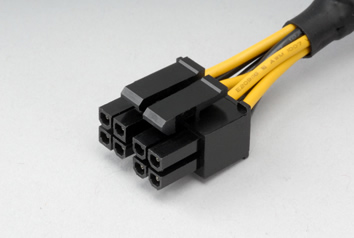

4+4핀(또는 8핀)으로 이루어진 커넥터로 중앙 처리 장치(CPU)에 전원을 공급합니다. 현대적인 마더보드는 8핀 커넥터를 사용하는 경우가 많습니다. 노란색 전선으로 이루어져있습니다(12v)
3)PCIe 커넥터

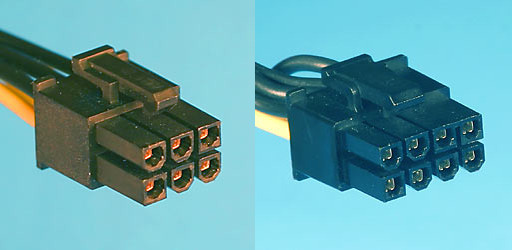

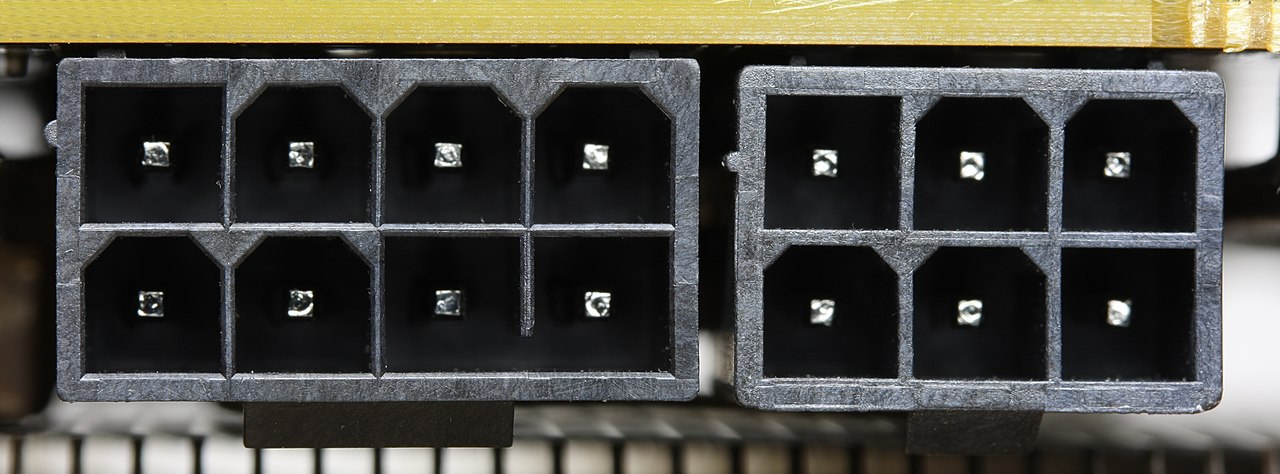

6핀 또는 8핀으로 이루어진 커넥터(일반적으로 고성능 그래픽카드에 8핀 커넥터를 사용)로 PCIe(PCI Express) 확장 카드와 그래픽 카드에 전원을 공급합니다.PCIe 커넥터는 고성능 데이터 전송 및 높은 대역폭을 지원합니다.
PCIe

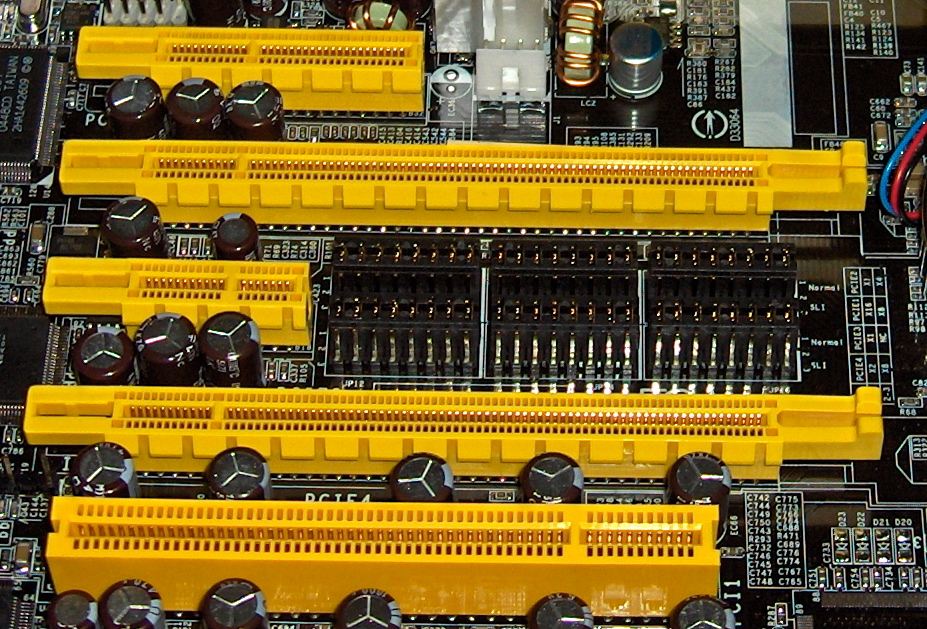

PCIe는 'Peripheral Component Interconnect Express'의 약어로 컴퓨터 시스템에서 확장 카드(그래픽 카드, 네트워크 카드, 사운드 카드 등)를 연결하기 위한 인터페이스를 의미합니다.
4)SATA 커넥터

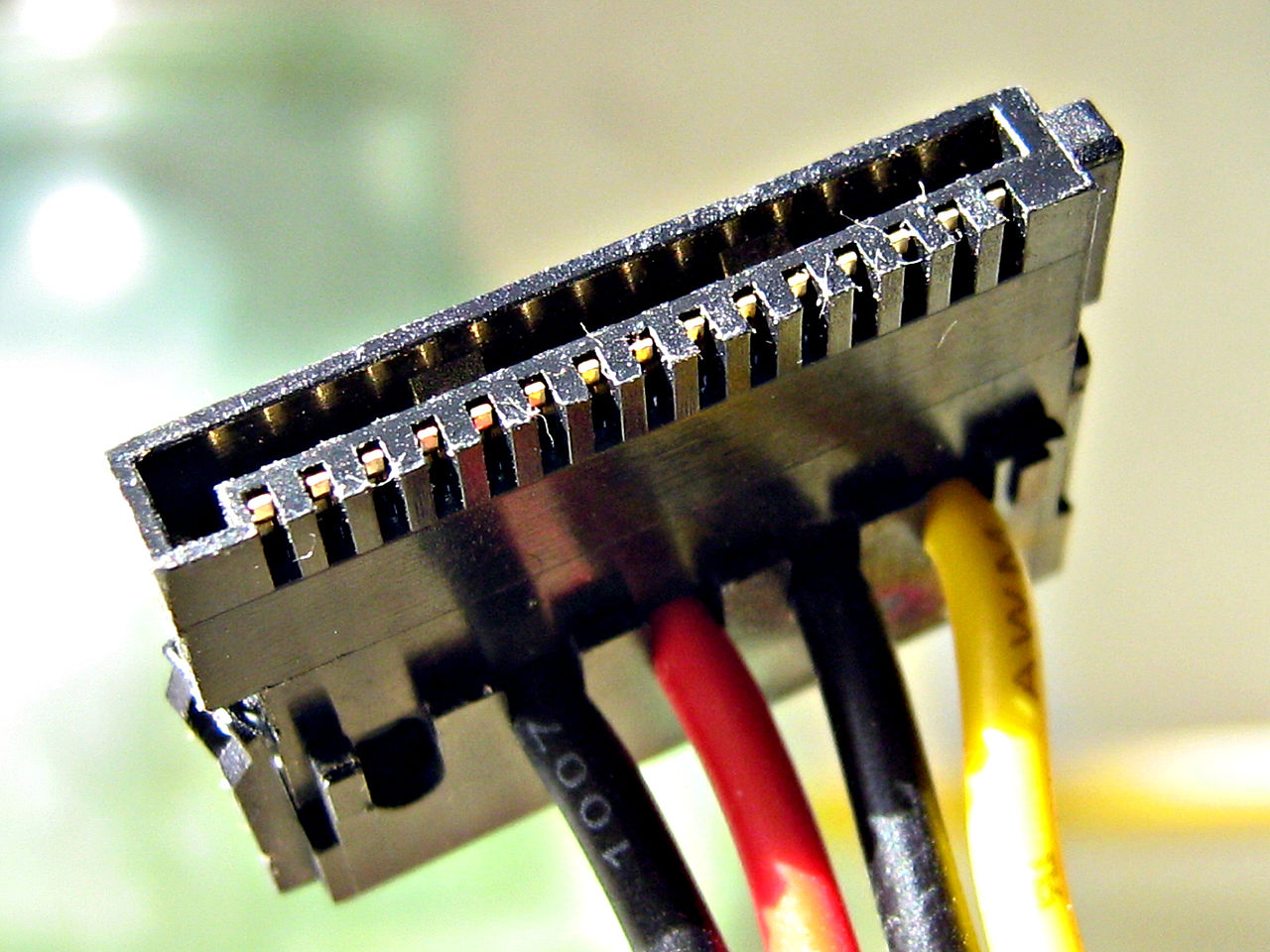

HDD, SSD, 광학 드라이브 등과 같은 SATA 기반의 저장 장치에 전원을 공급합니다. SATA 커넥터는 길고 얇은 커넥터로 구성되며 일반적으로 여러 개의 SATA 커넥터가 하나의 케이블에 연결되어 있습니다.
https://en.wikipedia.org/wiki/SATA
기타
IDE커넥터, Molex 커넥터, 플로피디스크 커넥터
커넥터 색상과 전압
3.3V(주황색) - 메인보드
5V(빨간색 전선) - HDD, ODD, SSD, USB, 키보드, 마우스
12V(노란색 전선) - CPU, VGA, PCIe
