3D맥스에서 측정 도구사용하기(measure), 두 점 사이거리 측정하기

3D맥스에서 측정 도구사용하기(measure), 두 점 사이거리 측정하기(measure distance)

스플라인 길이, 표면적, 질량중심, 크기, 두 점 사이의 거리

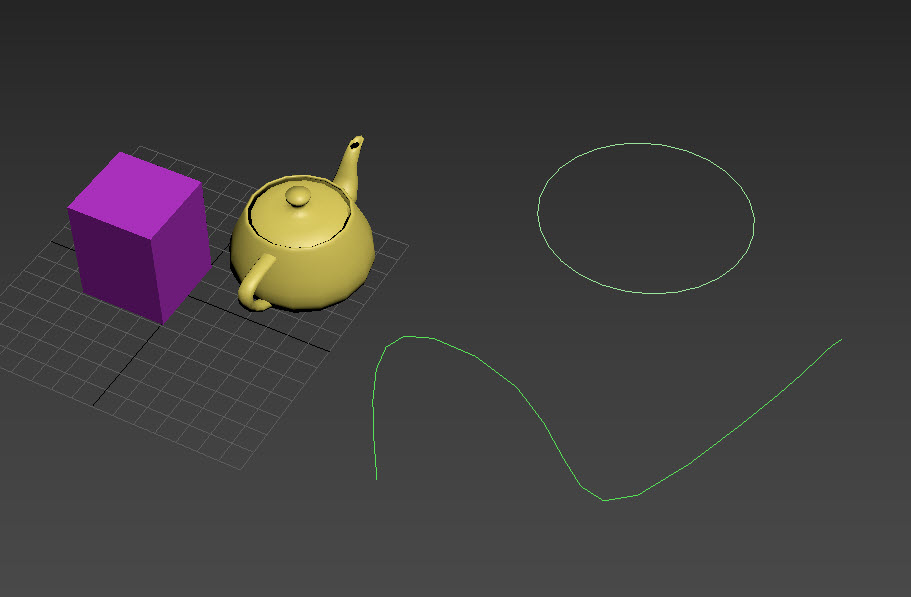

1)씬에 폴리곤 및 스플라인 오브젝트를 생성합니다.



measure 측정 도구 사용하기

스플라인 길이(length)

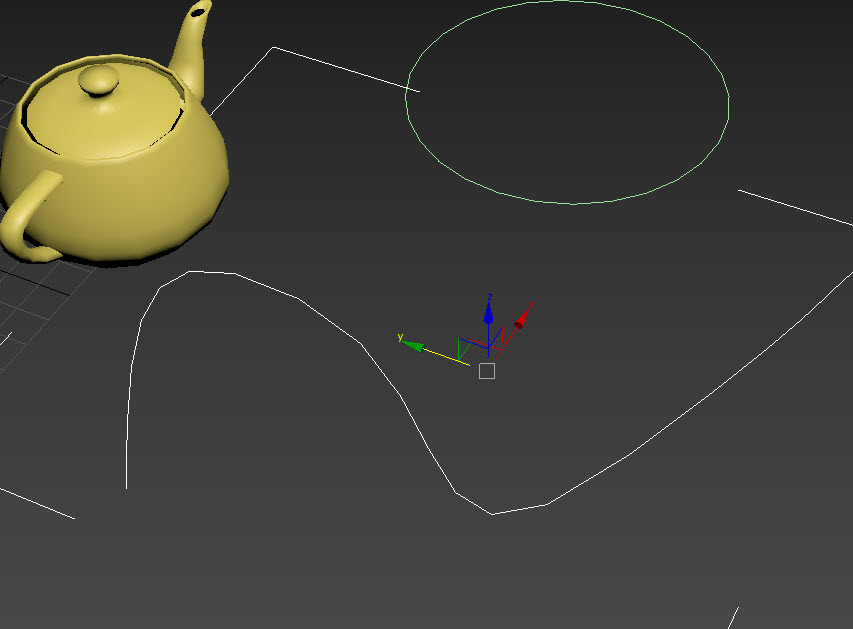

2)스플라인 오브젝트를 선택합니다.

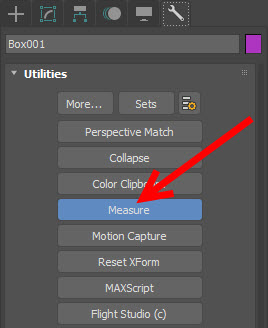

3)유틸리티(utilities)의 measure로 이동합니다.

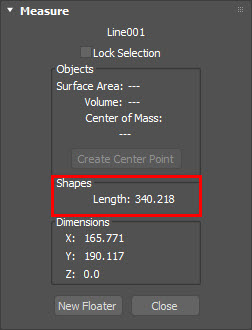

4)shapes의 length에서 스플라인 오브젝트의 길이를 확인할수있습니다.

표면적(surface area), 질량중심(center of mass), 크기(dimensions)

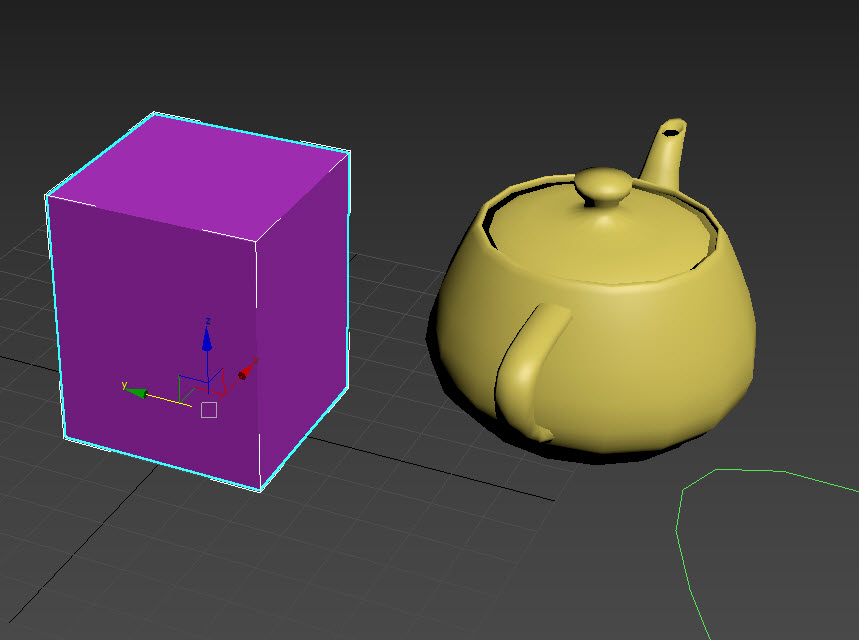

5)폴리곤 오브젝트를 선택합니다.

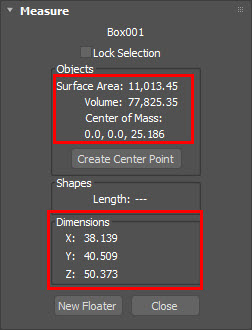

6)선택한 폴리곤 오브젝트의 표면적(surface area) 및 질량중심(center of mass)이 표시된것을 확인할수있습니다.
dimensions에서 오브젝트의 크기를 표시합니다(길이,너비,높이)



두 점사이의 거리(measure distance)

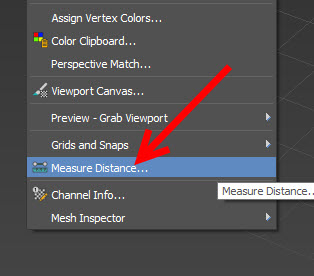

7)씬에서 두 점 사이의 거리를 측정하려면 상단의 tools 메뉴에서 measure distance를 선택합니다.

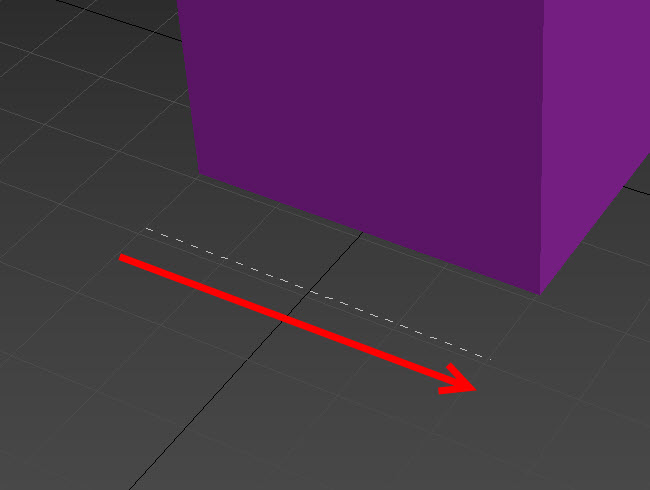

8)뷰포트에서 시작점과 끝점을 클릭합니다.

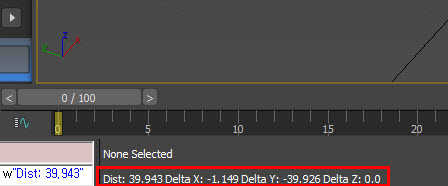

9)프로그램 하단의 상태표시줄(status bar)에서 두 점 사이의 거리를 확인할수있습니다. 예에서 두 점 사이의 거리는 Dist:39.943입니다.
