3D맥스에서 폴리곤 오브젝트 커팅하기(ProCutter를 이용한 방법)

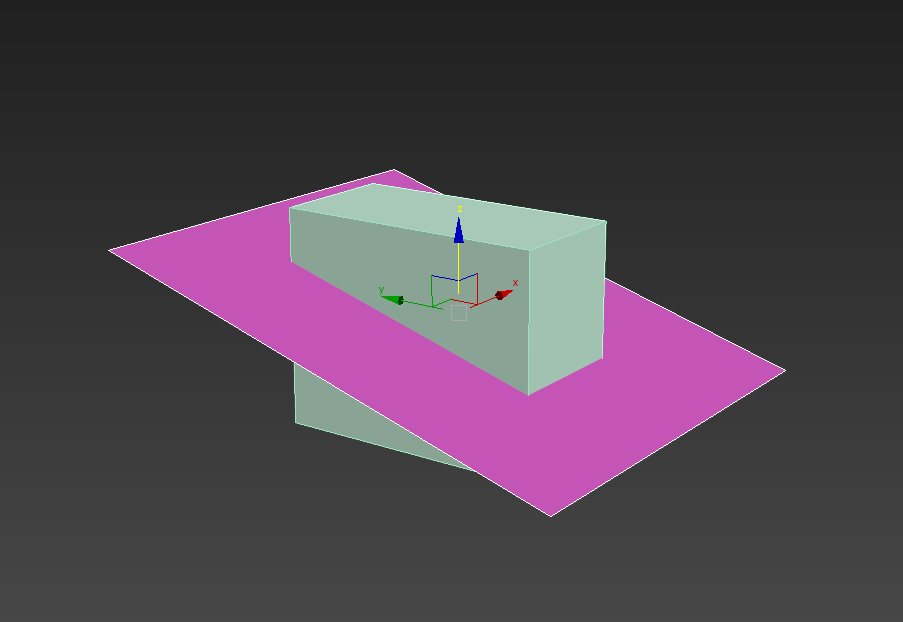

1)씬에 box 오브젝트와 plane 오브젝트를 생성하고 아래와 같이 위치를 설정합니다.

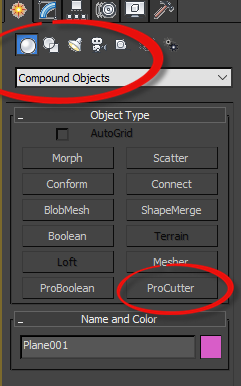

2)plane 오브젝트를 선택하고 create geomtery의 compound objects에서 ProCutter를 선택합니다.

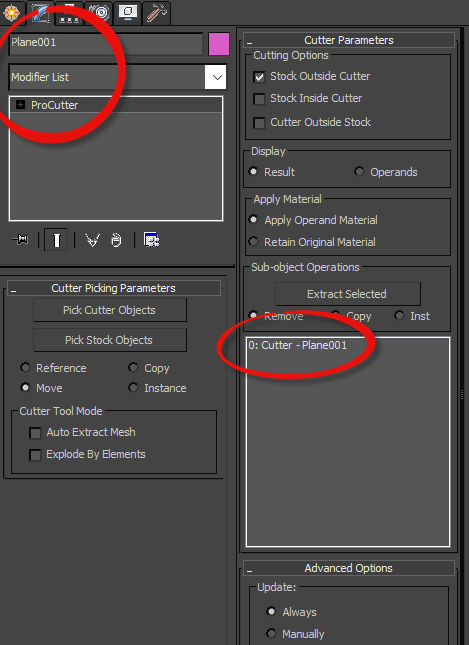

3)ProCutter에서 plane 오브젝트가 Cutter로 설정된것을 확인할수있습니다.

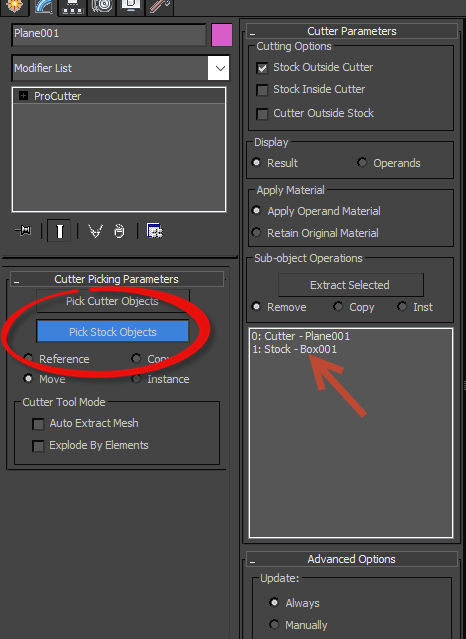

4)pick stock objects를 클릭하고 씬의 box 오브젝트를 선택하면 stock으로 설정합니다.

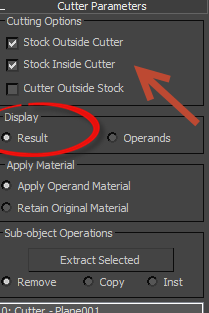

5)cutting options에서 어떤 방향으로 커팅할지를 설정합니다(outside, inside)

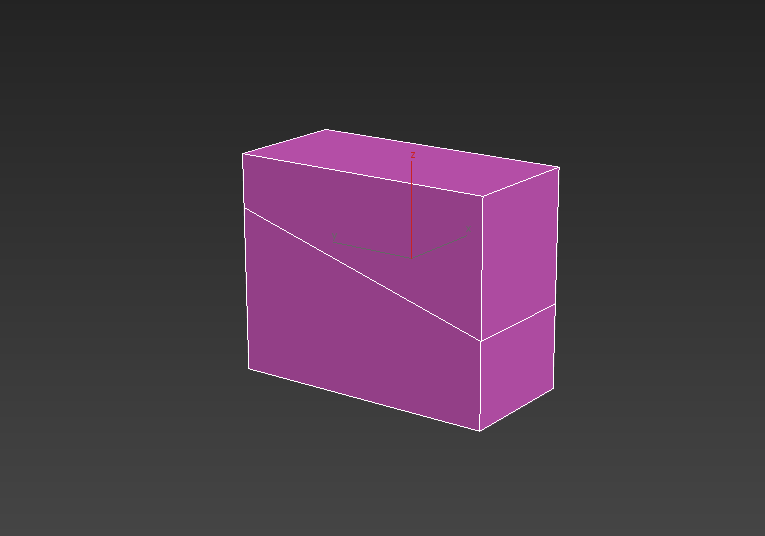

display의 result에 체크하면 커팅한 결과를 표시합니다.

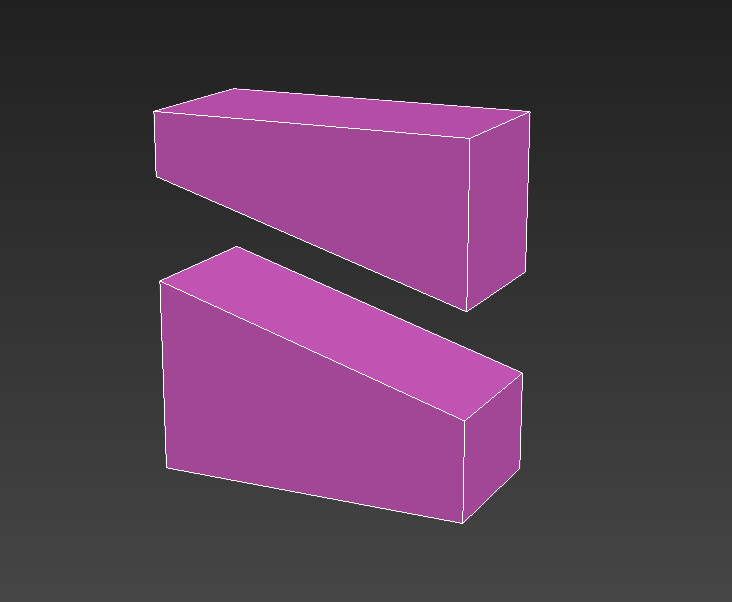

6)폴리곤 오브젝트로 변환(convert to editable poly)하여 확인합니다.
