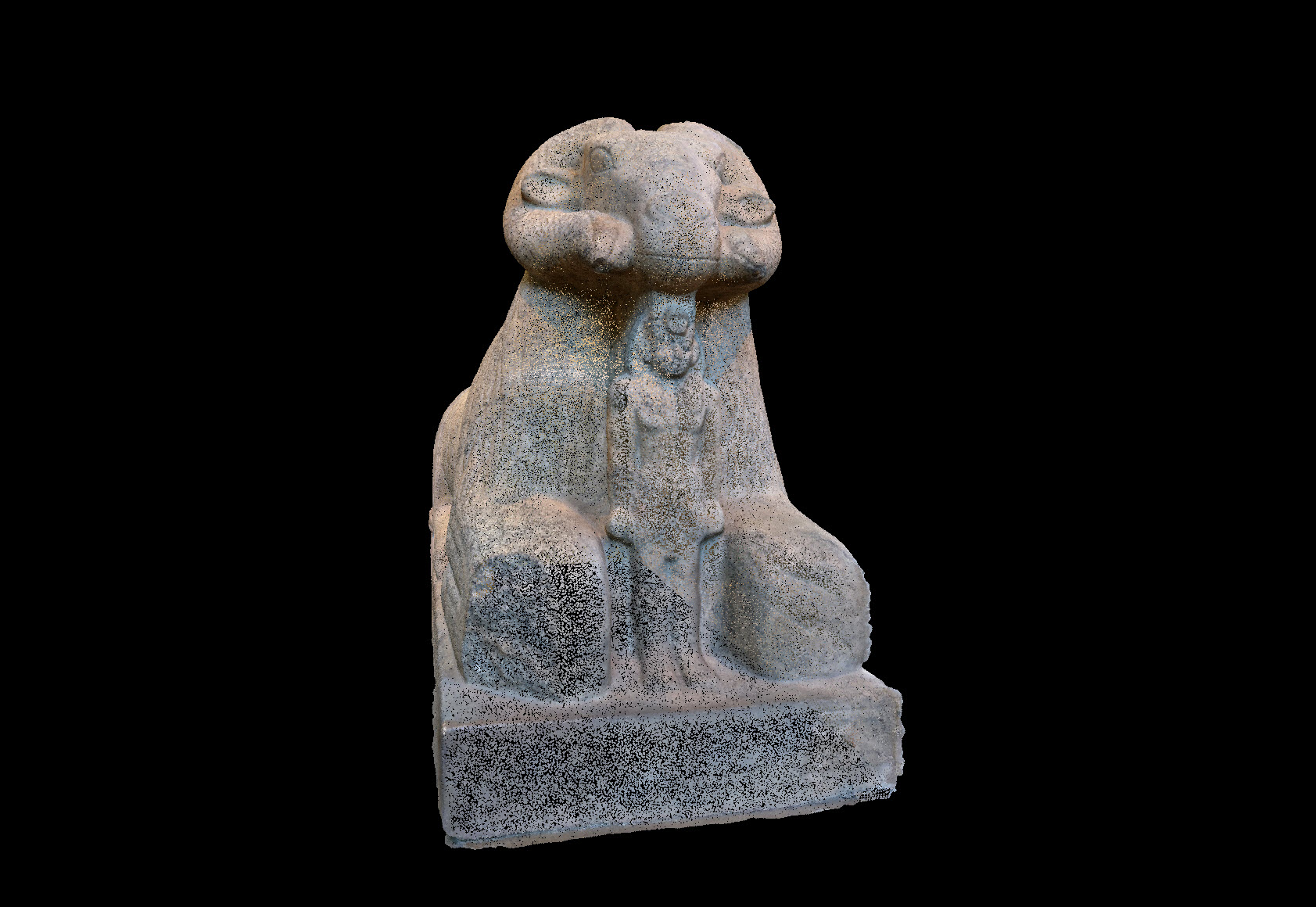

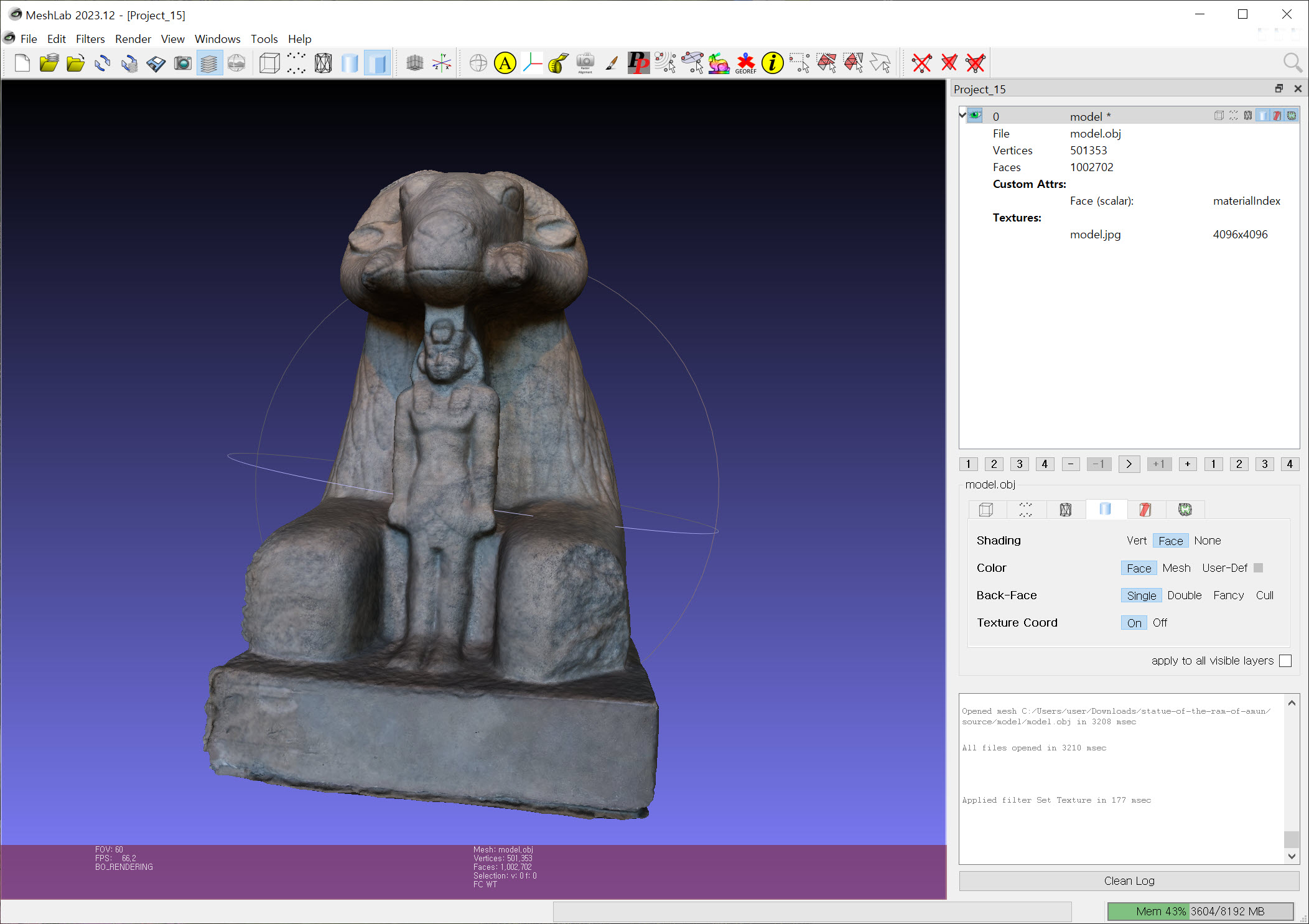

1)MeshLab에서 3D 오브젝트 및 텍스처를 가져오기합니다.

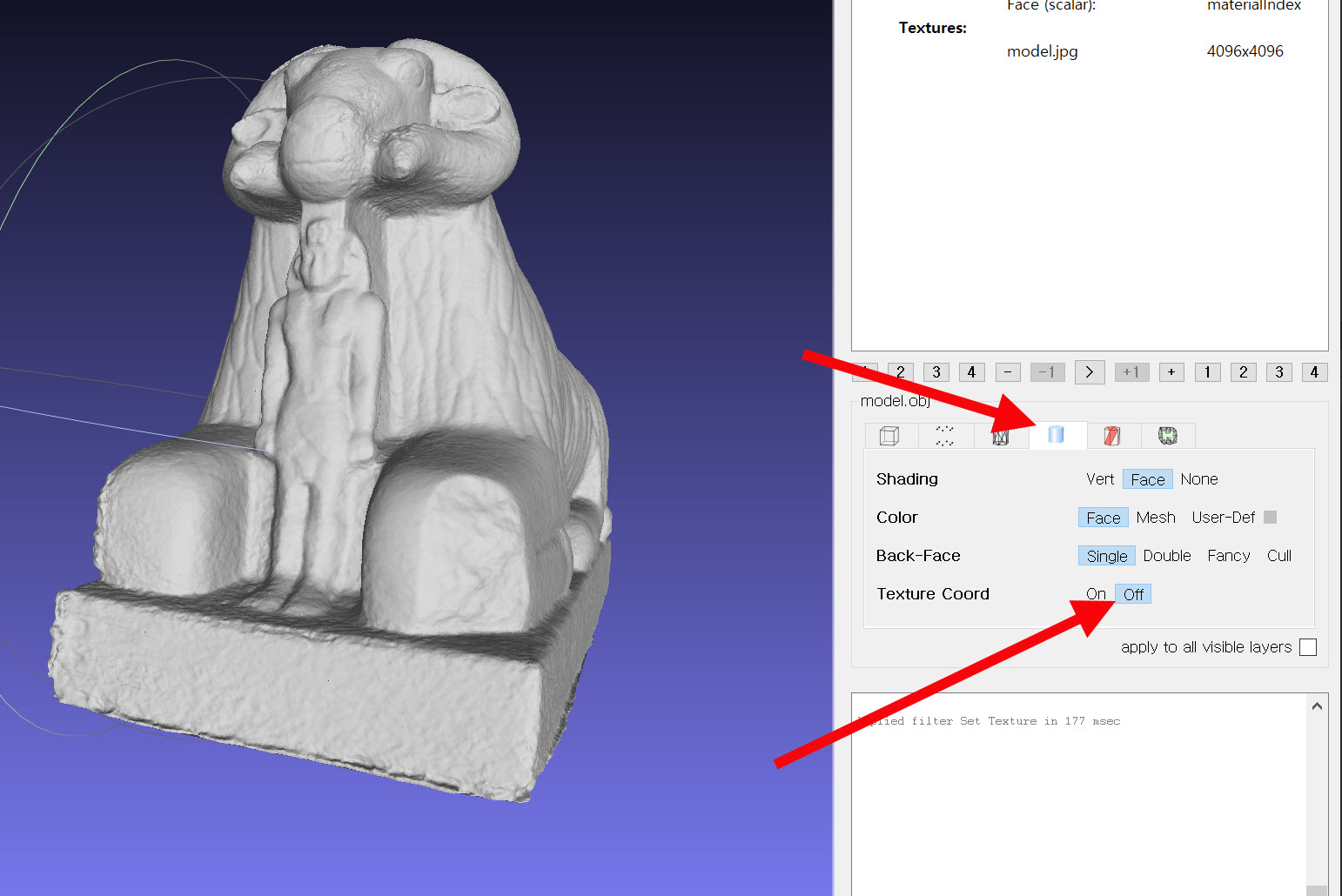

2)프로젝트의 레이어 목록 하단에서 3D오브젝트 메시의 텍스처 좌표를 비활성화합니다(texture coord, off)

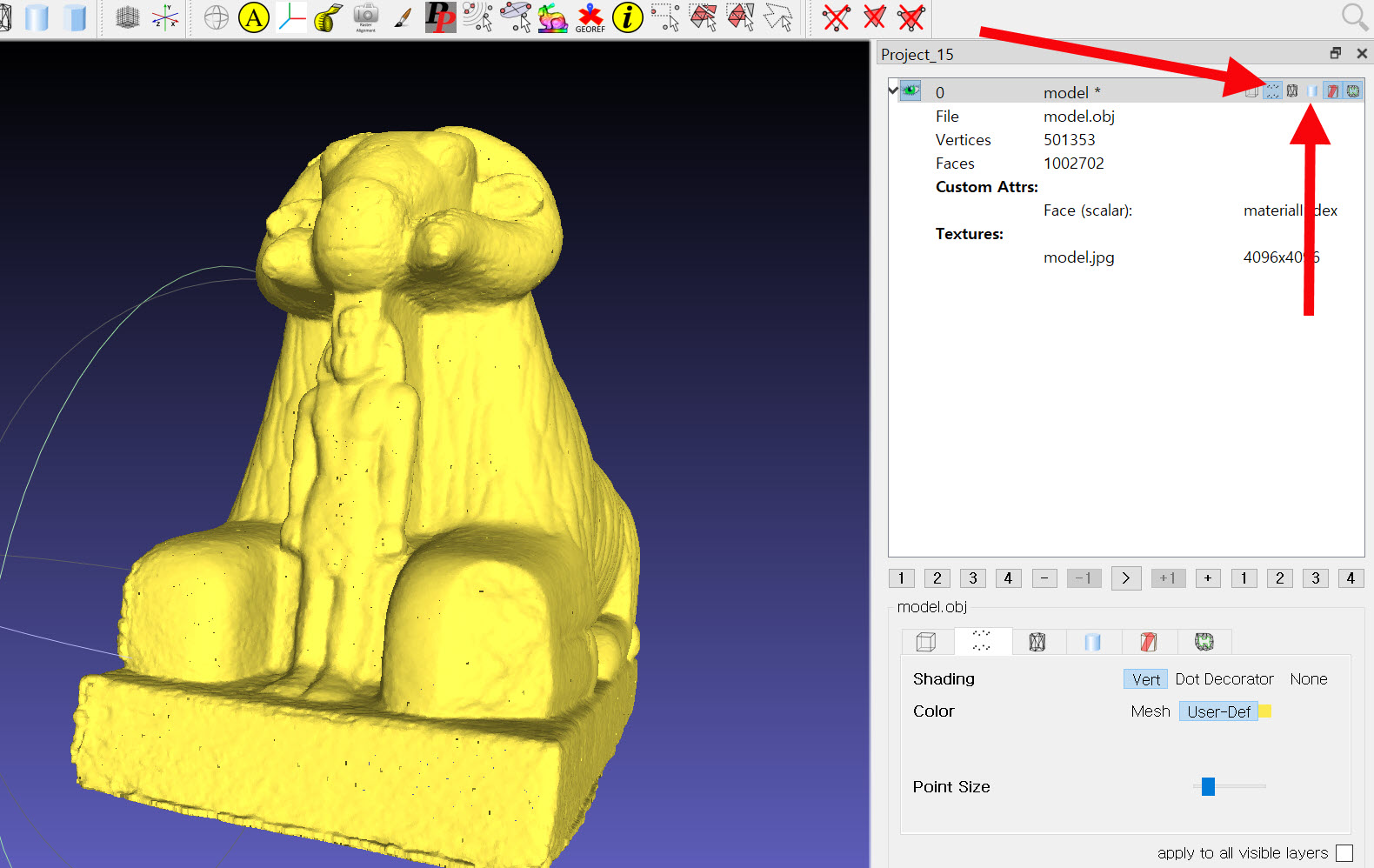

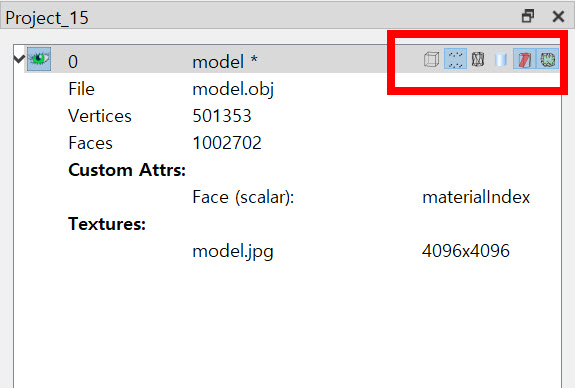

3)레이어의 포인트(point)를 활성화하고 채우기(fill)를 비활성화합니다. 3D 오브젝트를 면이 아닌 점으로 표시하는것을 확인할수있습니다.

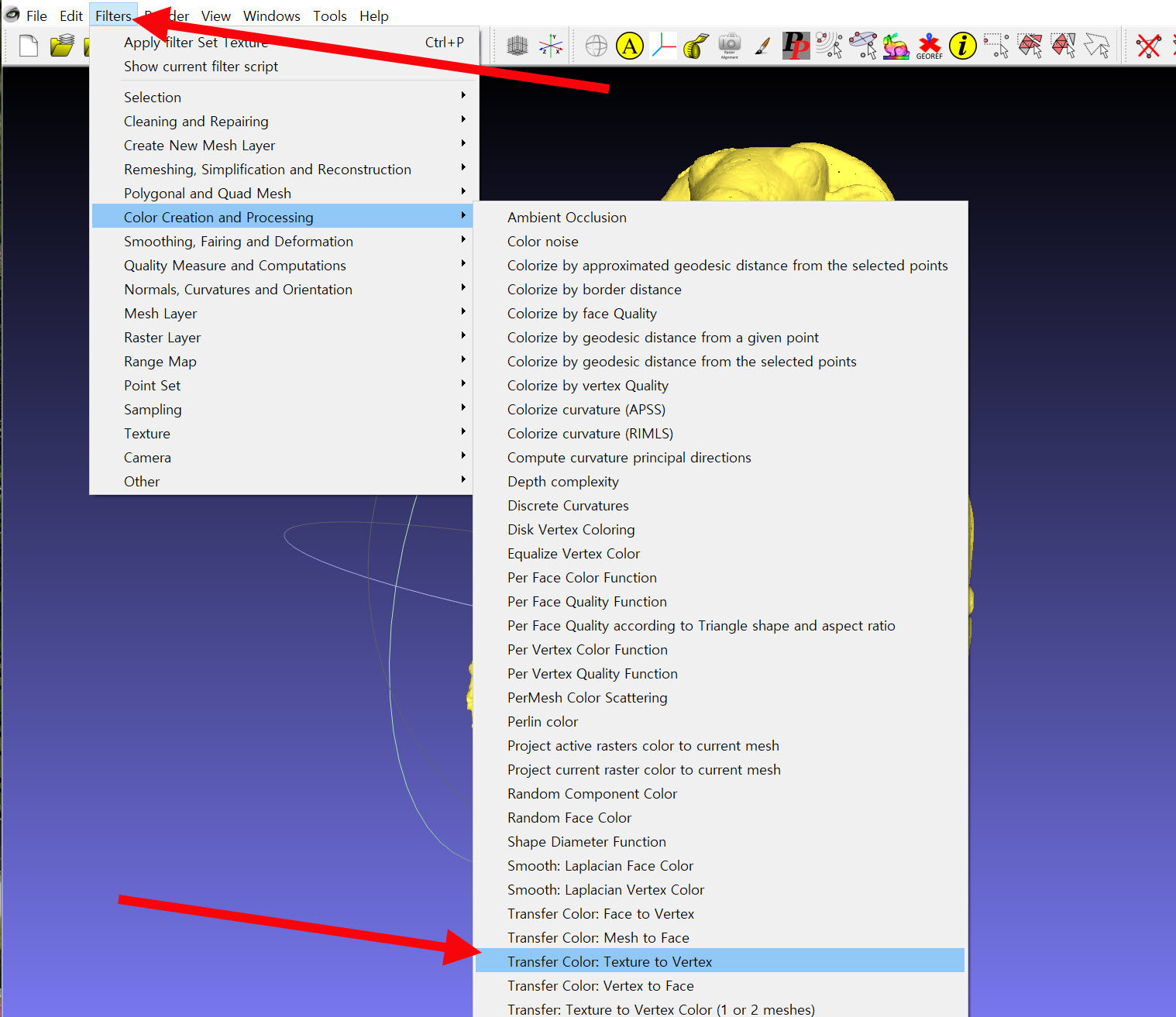

4)상단의 filters 메뉴에서 color creation and processing의 transfer color: texture to vertex를 선택합니다.

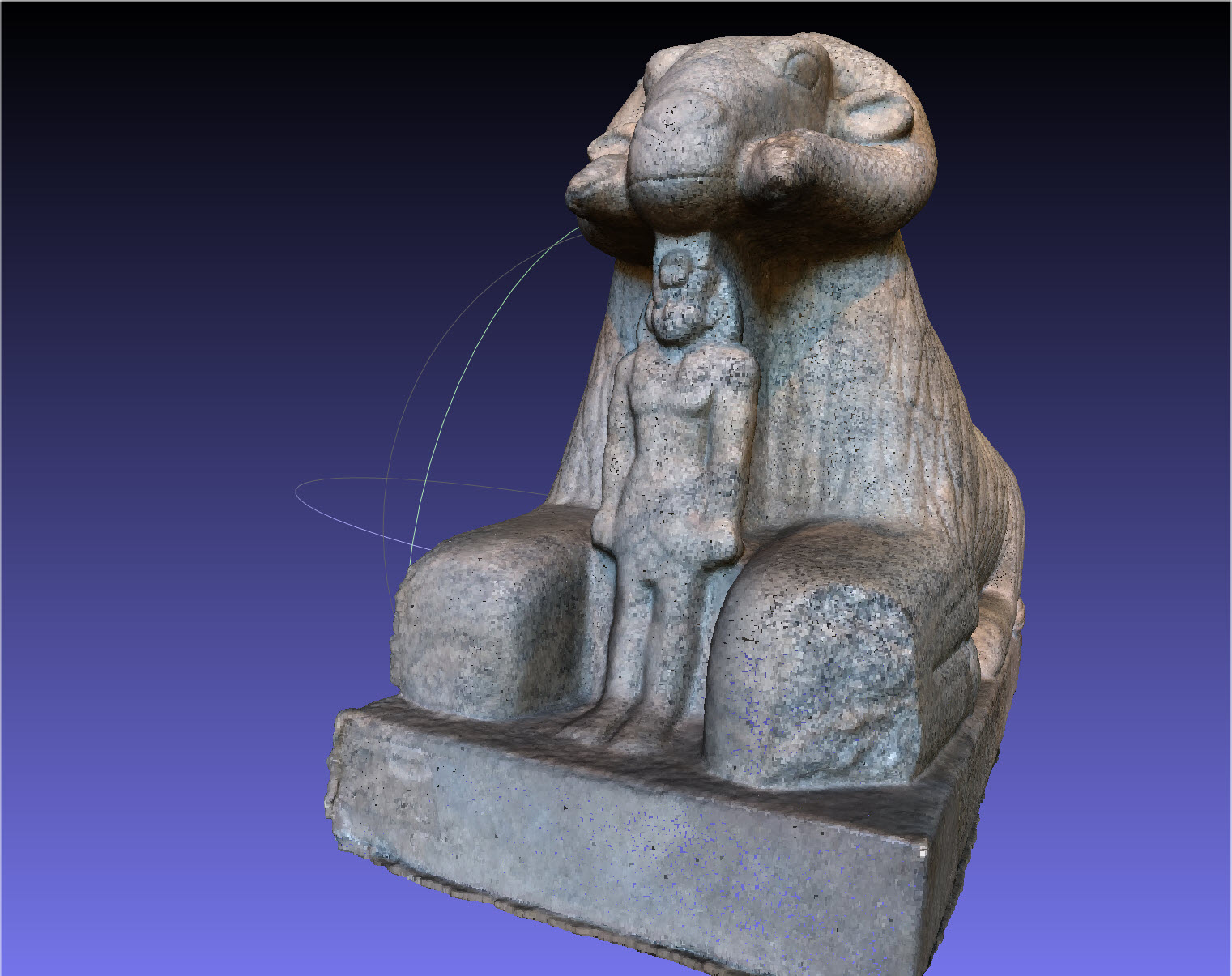

5)3D 오브젝트를 구성하는 포인트가 텍스처 색상으로 표시되는것을 확인할수있습니다.

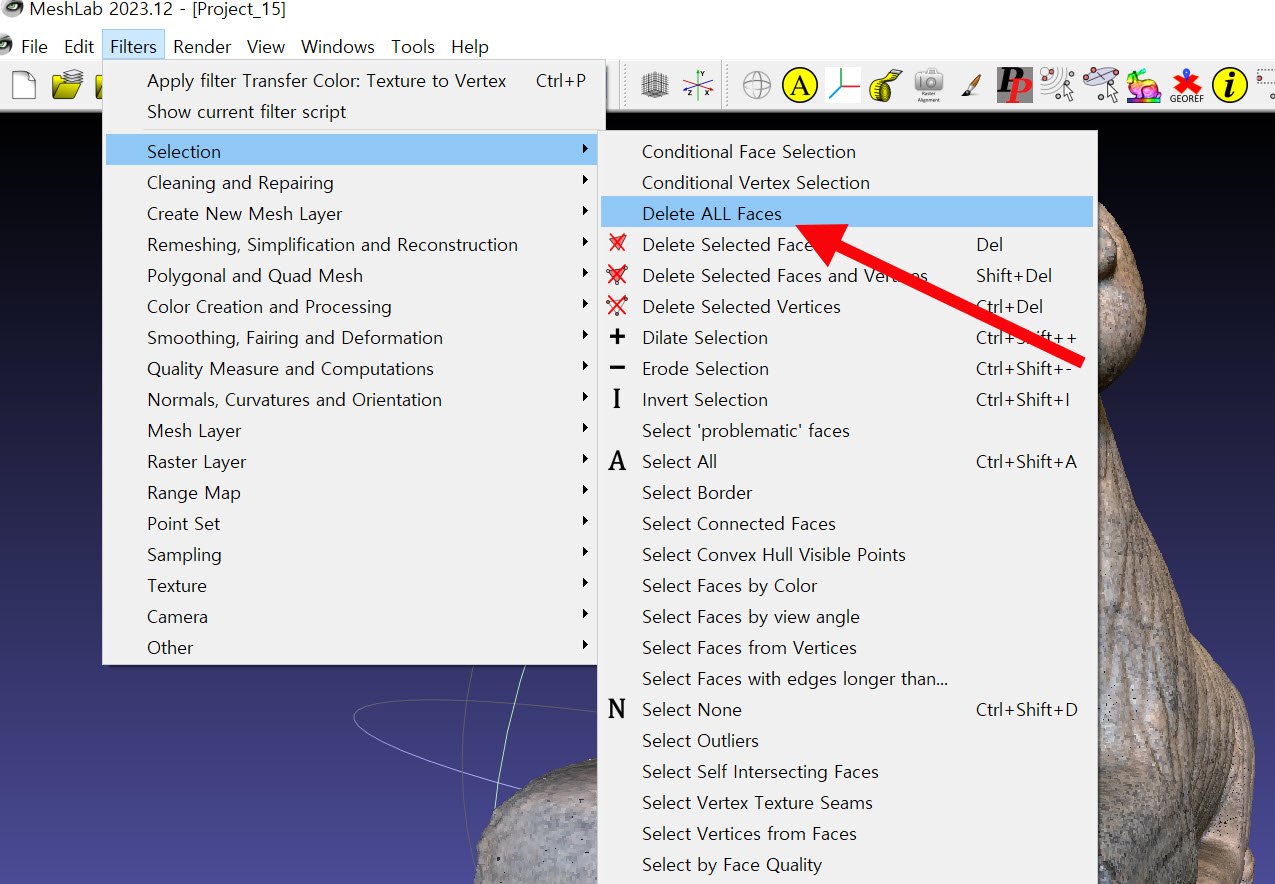

6)상단의 filters 메뉴에서 selection의 delete all faces를 선택합니다.

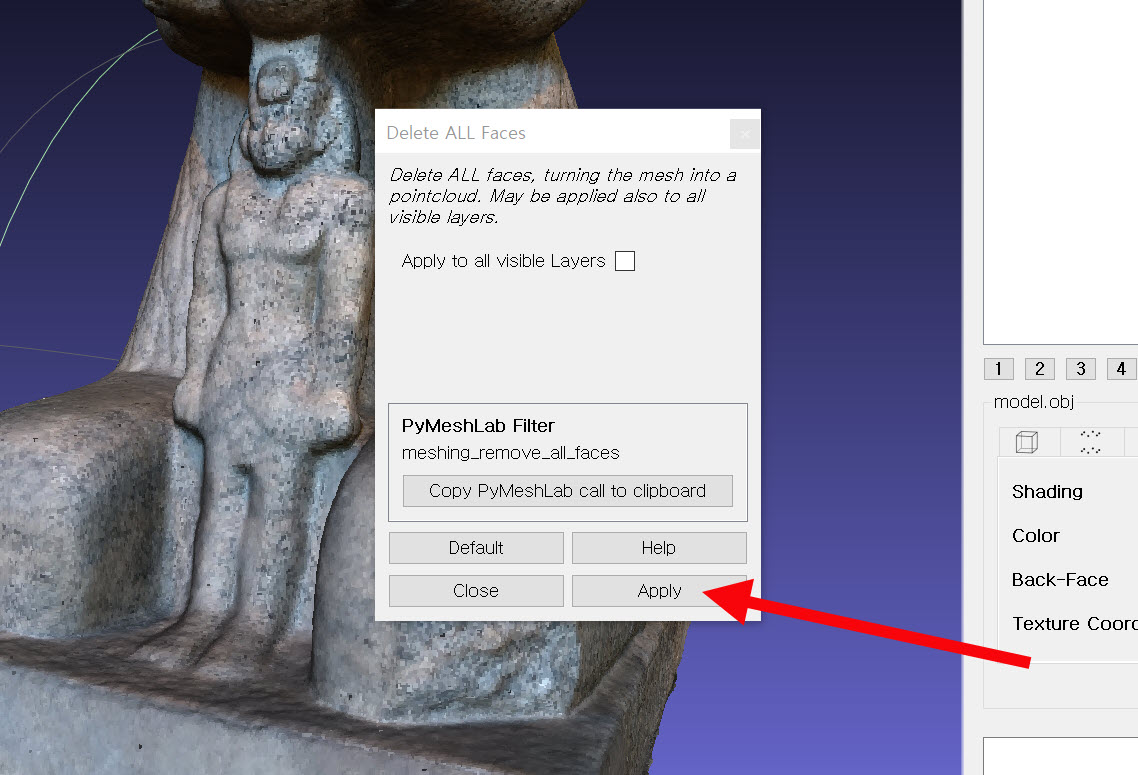

7)apply를 클릭하면 3D 오브젝트의 메시를 구성하는 모든 면(all faces)을 제거합니다.

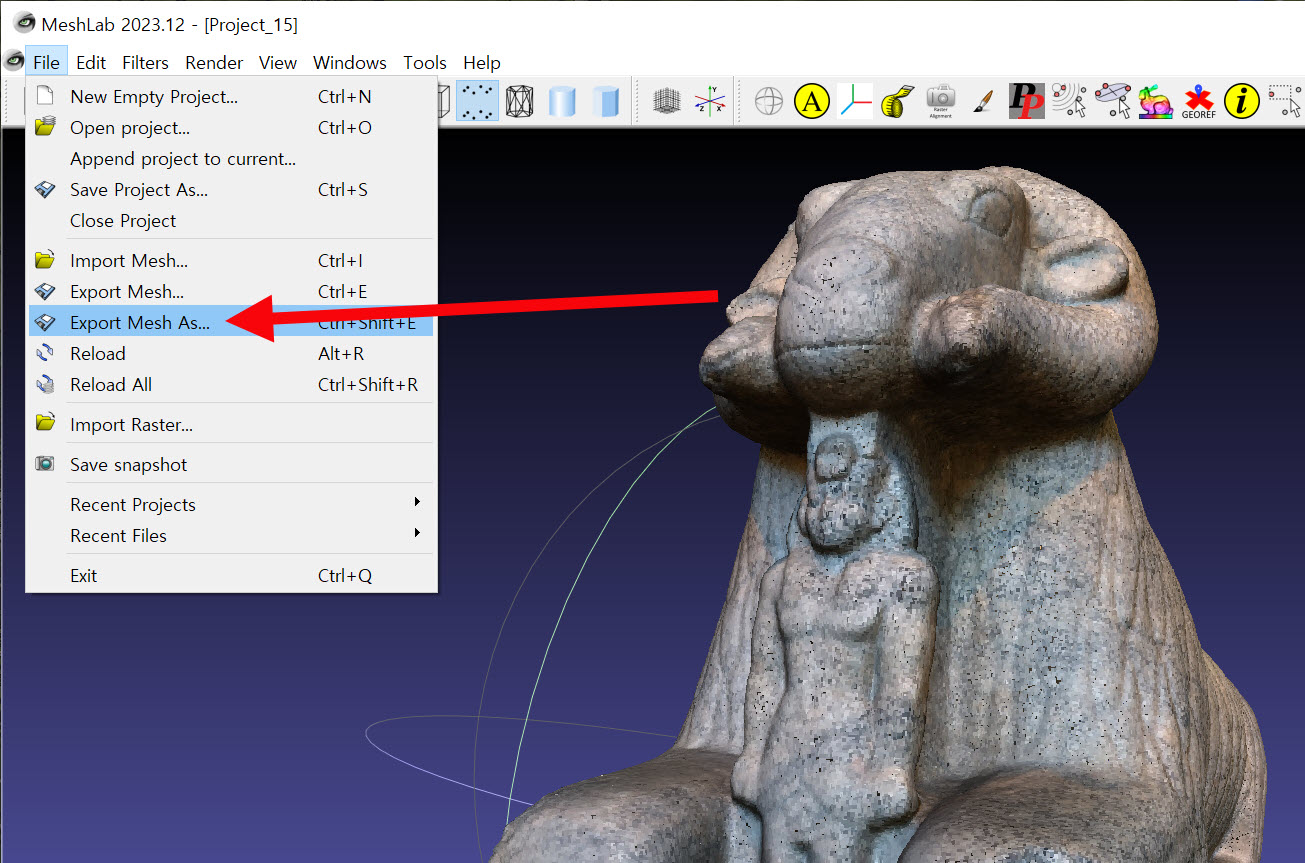

8)상단의 file 메뉴에서 export mesh as를 선택합니다.

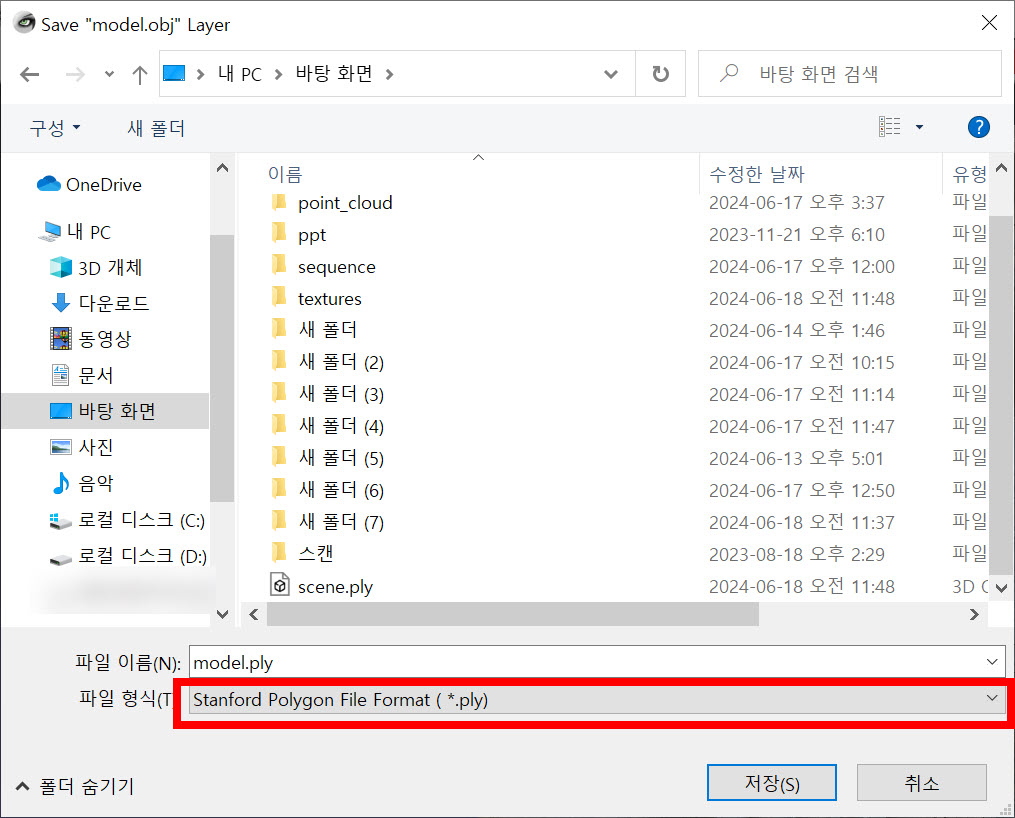

9)저장 경로를 설정하고 포인트 클라우드 파일 형식(.ply)을 선택하고 저장합니다.

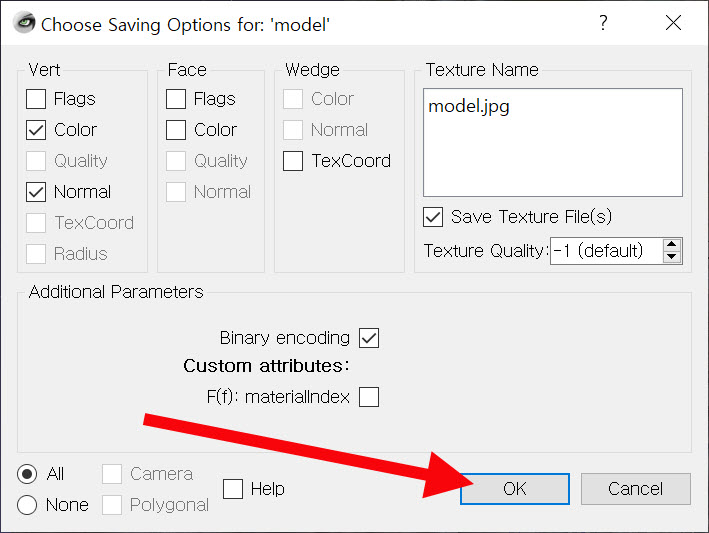

10)저장 옵션을 설정하고 확인합니다(vers의 color에 체크되어있는지 확인합니다)

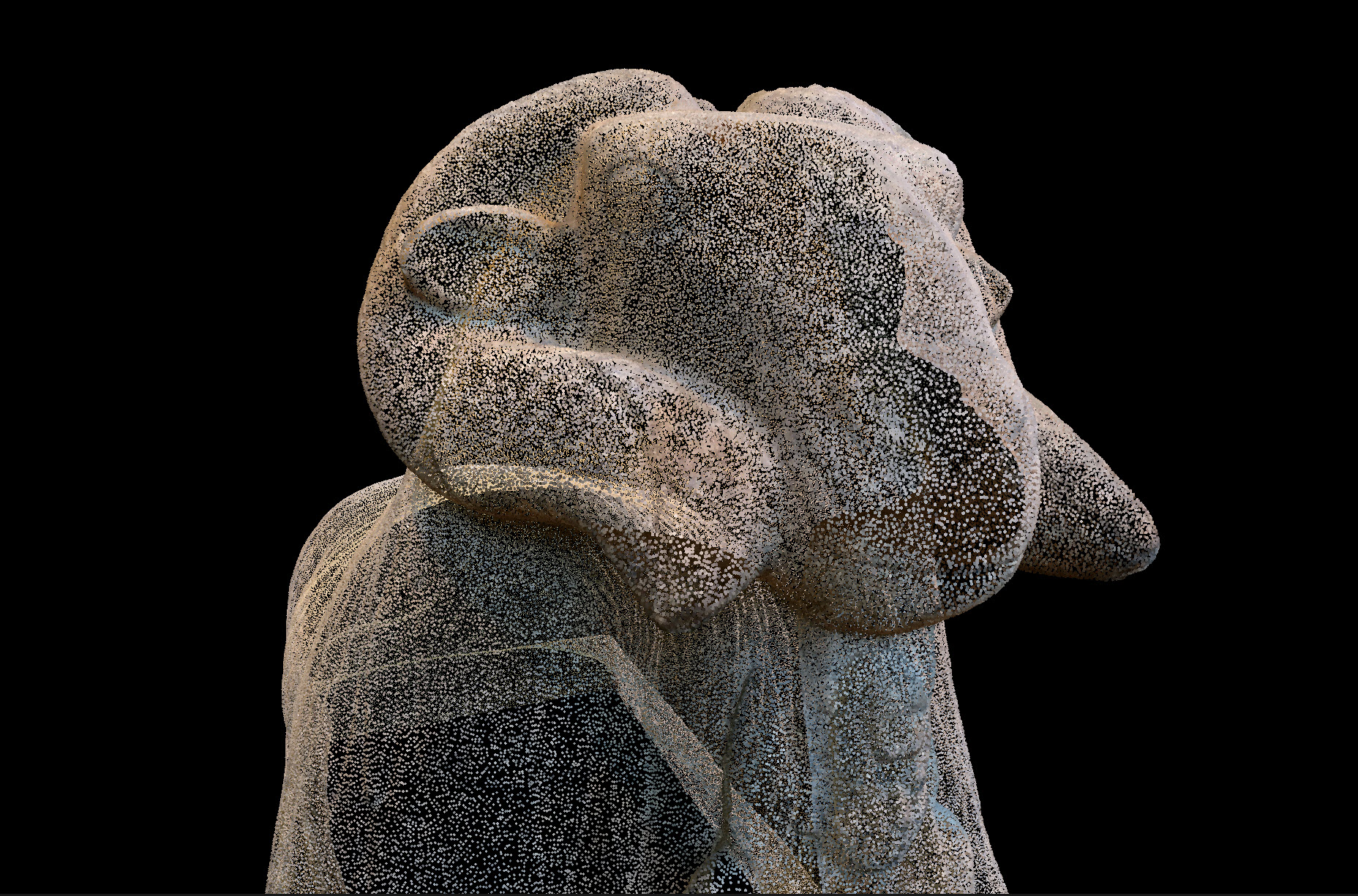

11)3D 프로그램에서 포인트 클라우드 파일(.ply)을 열기하고 표시할수있습니다.
