RAM(random access memory)은 전력이 차단되면 저장 데이터가 사라지는 휘발성메모리입니다. 컴퓨터에서 주로 사용되는 메모리로 CPU가 데이터를 처리하는 동안 필요한 정보를 일시적으로 저장합니다.

SDRAM

SDRAM은 Synchronous dynamic ram으로써 CPU 클럭 신호와 동기화되어 작동하는 메모리를 의미합니다. 클럭 주파수가 메모리의 성능을 결정하는 중요한 요소가 되어 이때부터 제품에 클럭 속도를 명시하게되었습니다(예를들어 PC3-12800/800MHZ)



SDR과 DDR

SDR SDRAM는 single data rate SDRAM로써 클럭 주기마다 한 번의 데이터 전송을 수행합니다.
DDR(DDR SDRAM)은 double data rate SDRAM으로써 클럭 주기마다 두 번의 데이터를 전송하여 단일 데이터 속도인 SDR 메모리보다 훨씬 높은 대역폭 제공하고 속도가 증가하고 성능이 크게 향상되었습니다. 현재 대부분의 컴퓨터와 전자기기는 DDR 메모리를 사용하고 있습니다.



DDR1, DDR2, DDR3, DDR4, DDR5

DDR(DDR SDRAM)는 Double Data Rate Synchronous Dynamic Random Access Memory의 약자로 여러 세대에 걸쳐 발전해왔습니다.  각 세대는 성능과 전력 효율성에서 개선된 특성을 가지고 있습니다.
https://en.wikipedia.org/wiki/DDR_SDRAM



DDR
DDR는 첫 번째 DDR 메모리로 기존의 SDRAM의 두 배의 데이터 전송 속도를 제공합니다.
184핀, 2.5V 전압


DDR2
DDR2는 DDR1보다 높은 대역폭과 낮은 전압을 제공하며 전력 소비를 줄였습니다.
240핀, 1.8V전압
DDR2-400(PC2-3200)
DDR2-533(PC2-4200)
DDR2-667(PC2-5333)
DDR2-800(PC2-6400)
DDR2-1066(PC2-8500)

DDR3
DDR3는 더 높은 데이터 전송 속도와 향상된 전력 효율성을 제공합니다.
240핀, 1.5v전압
DDR3-800(PC3-6400)
DDR3-1066(PC3-8500)
DDR3-1333(PC3-10600)
DDR3-1600(PC3-12800)
DDR3-1866(PC3-14900)
DDR3-2133(PC3-17000)


DDR4
DDR3보다 더 높은 전송 속도와 전력 효율성을 제공하며 64GB 모듈(표준 DDR4 DIMM은 일반적으로 4GB에서 64GB 용량으로 제공하며 최신 고밀도 메모리 기술을 사용하면 단일 DDR4 모듈에서 512GB 용량까지 허용)을 지원하여 훨씬 더 많은 메모리 용량을 제공합니다(대용량 메모리 지원이 가능)
최신 컴퓨터 시스템에서 DDR4가 널리 사용
288핀, 1.2V전압
DDR4-1600(PC4-12800)
DDR4-1866(PC4-14900)
DDR4-2133(PC4-17000)
DDR4-2400(PC4-19200)
DDR4-2666(PC4-21333)
DDR4-2933(PC4-23466)
DDR4-3200(PC4-25600)



DDR5



DDR SDRAM 메모리 모듈 이름 확인



PC3-12800/800MHZ



PC3-12800
DDR3(PC3) 메모리의 최대 대역폭을 메가바이트 단위 MB/S로 나타냅니다. 12800은 초당 약 12,800MB의 데이터 전송이 가능하다는것을 의미합니다.
800MHz
메모리의 버스 클럭 속도를 나타냅니다.  DDR 메모리는 데이터 전송 시 클럭의 두 배로 작동하므로  800MHz의 클럭 주파수는 실제 데이터 전송 속도가 2배인 약 1600 MT/s(메가 전송/초)를 제공하게 됩니다.

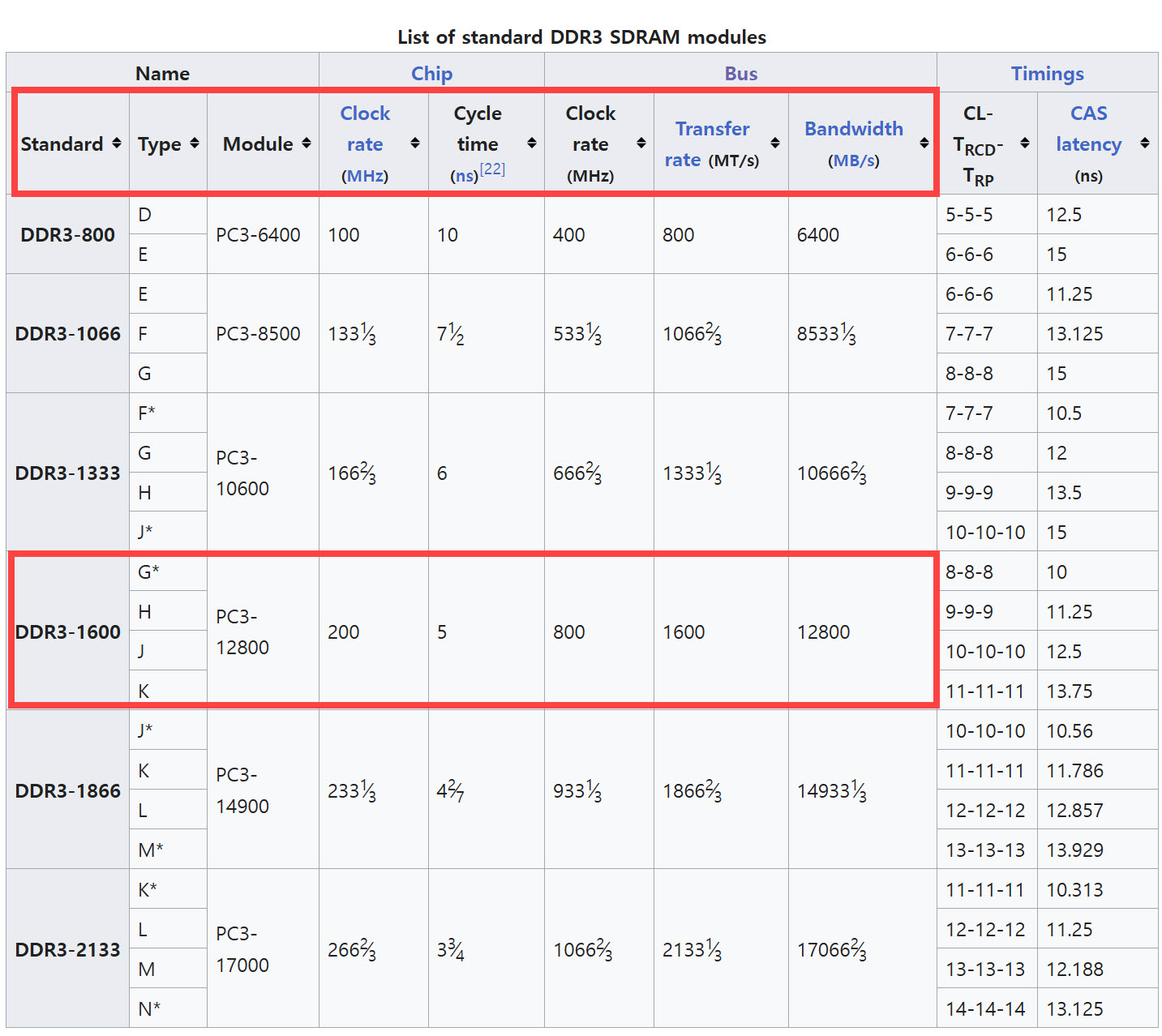

PC3-12800/800MHz는 DDR3-1600이라고도 불리며, 800MHz 버스 클럭에서 1600 MT/s 전송 속도와 12,800MB/s의 대역폭을 제공합니다.

https://en.wikipedia.org/wiki/DDR3_SDRAM





DDR 메모리 버전별 최대 모듈 용량

DDR1 -최대 1GB 모듈 지원 (일반적으로 512MB 및 1GB 모듈이 사용됨)
DDR2 - 최대 2GB 모듈 지원 (일반적으로 512MB, 1GB, 2GB 모듈 사용)
DDR3 - 최대 8GB 모듈 지원 (일반적으로 1GB, 2GB, 4GB, 8GB 모듈 사용)
DDR4 - 최대 64GB 모듈 지원 (일반적으로 4GB, 8GB, 16GB, 32GB, 64GB 모듈 사용)
DDR5 - 최대 128GB 모듈 지원 (일반적으로 8GB, 16GB, 32GB, 64GB, 128GB 모듈 사용)





DDR 메인보드 호환성

DDR 버전은 서로 다른 핀 수와 전압 요구사항을 가지고 있어  해당 메인보드가 지원하는 메모리 버전을 확인해야 합니다.
한 종류의 DDR 메모리를 사용하는 메인보드에서 다른 종류의 DDR 메모리를 사용할 수 없습니다.





ECC/REG(ECC Registered) 옵션

ECC는 CPU와 데이터를 주고받을때 자체적으로 오류를 검출하고 수정하는 기능
REG은 메모리 모듈에 레지스터를 포함하여 데이터 전송 시 신호의 무결성을 향상시킵니다(속도차이로 인해 발생하는 잘못되 신호를 방지하는 기능)
