3D맥스에서 도로 모델링하기4 - 곡선형태의 차선 만들기(실선)

3D맥스에서 도로 모델링하기4 - 곡선형태의 차선 만들기(실선)

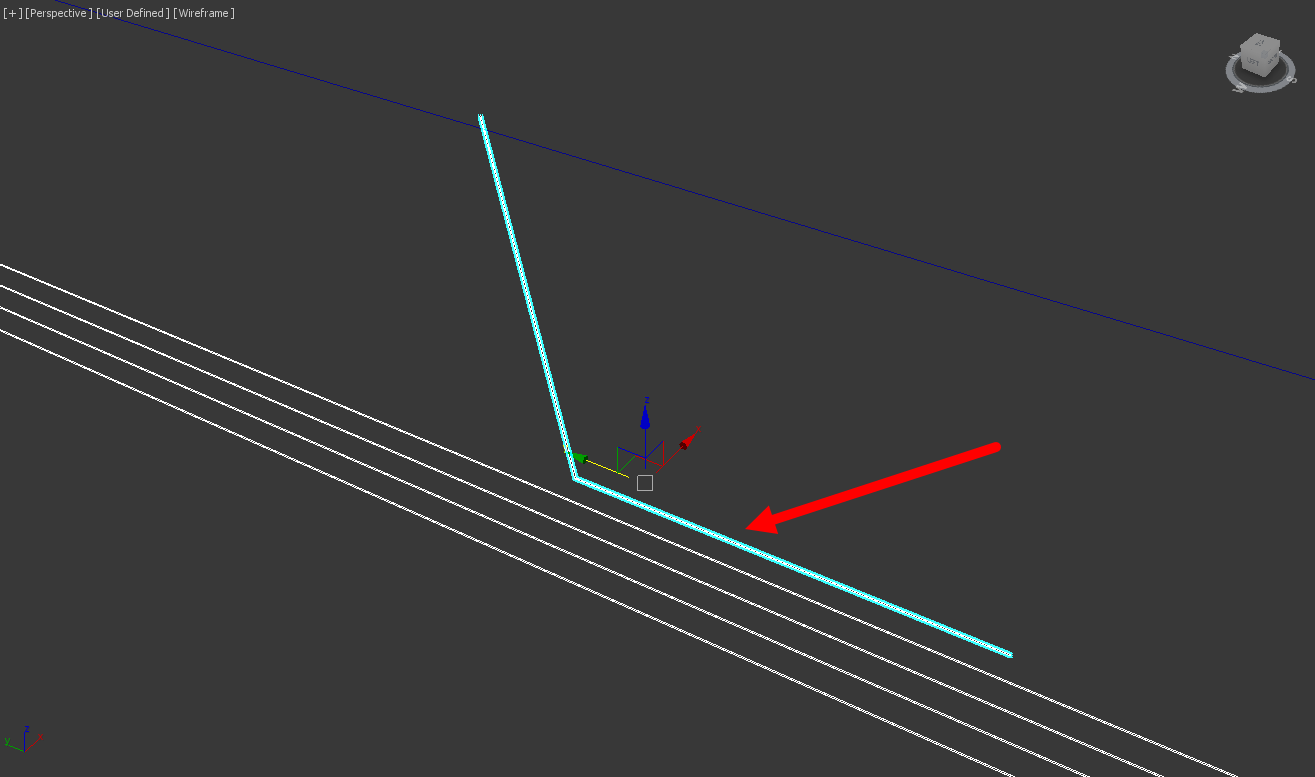

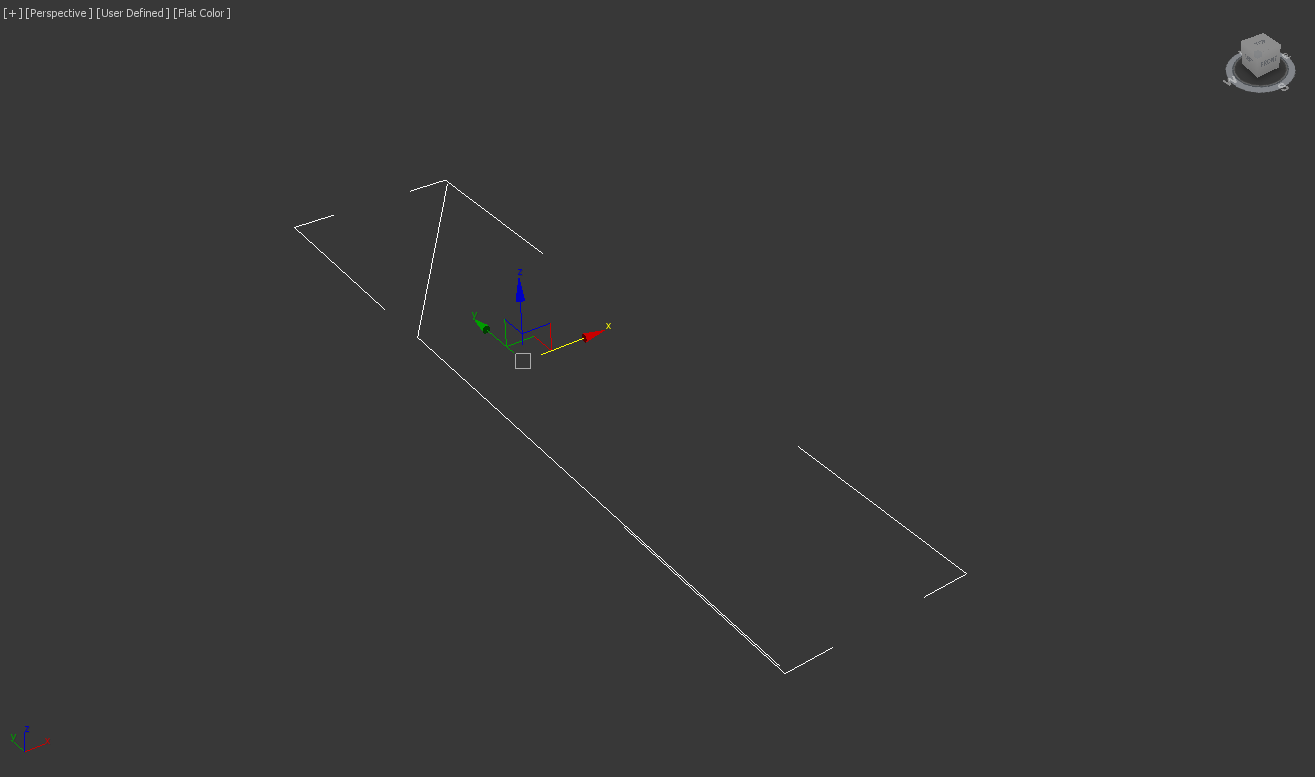

1)아래와 같이 3개의 정점으로 구성된 라인을 생성한다.

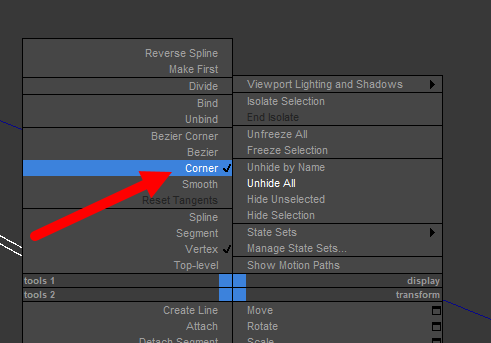

2)라인 오브젝트의 모든 정점을(vertex) 선택하고 corner 유형으로 설정한다.

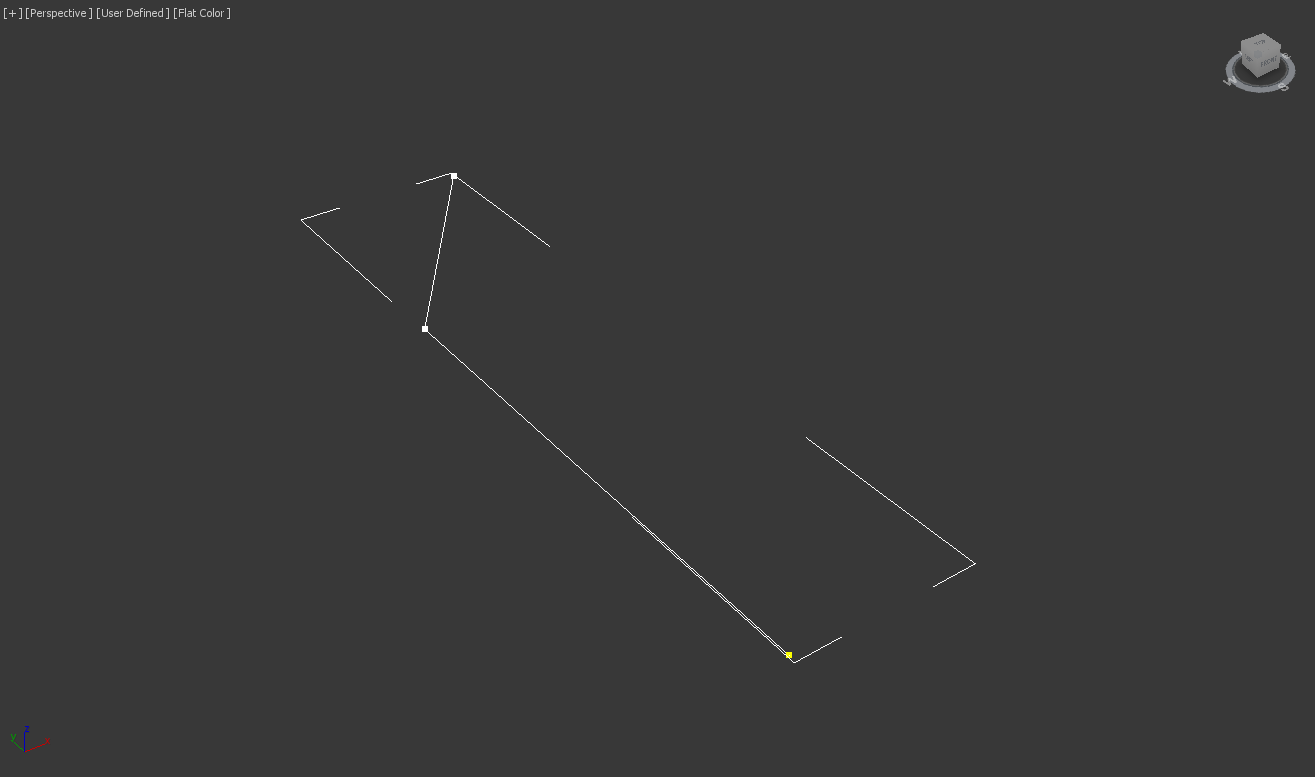

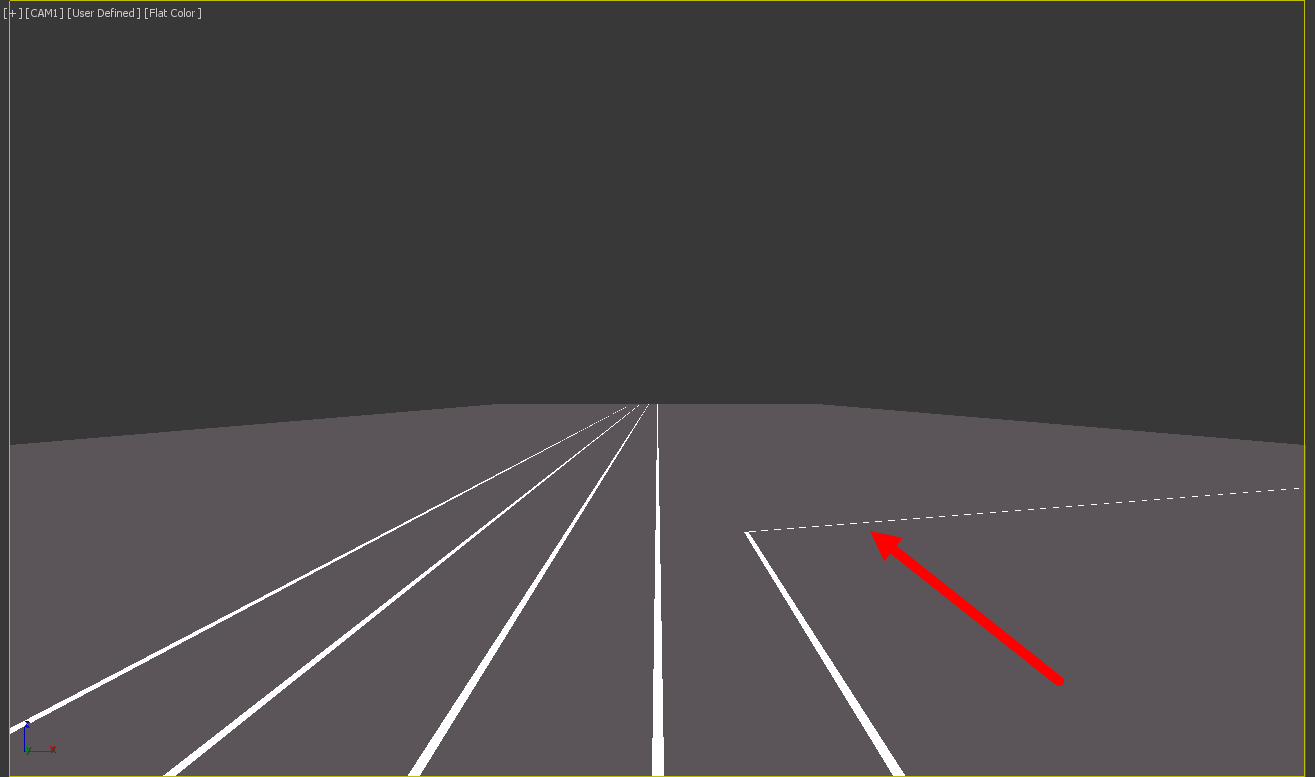

3)라인 오브젝트를 이동시켜 곡선 차선의 위치를 설정한다.

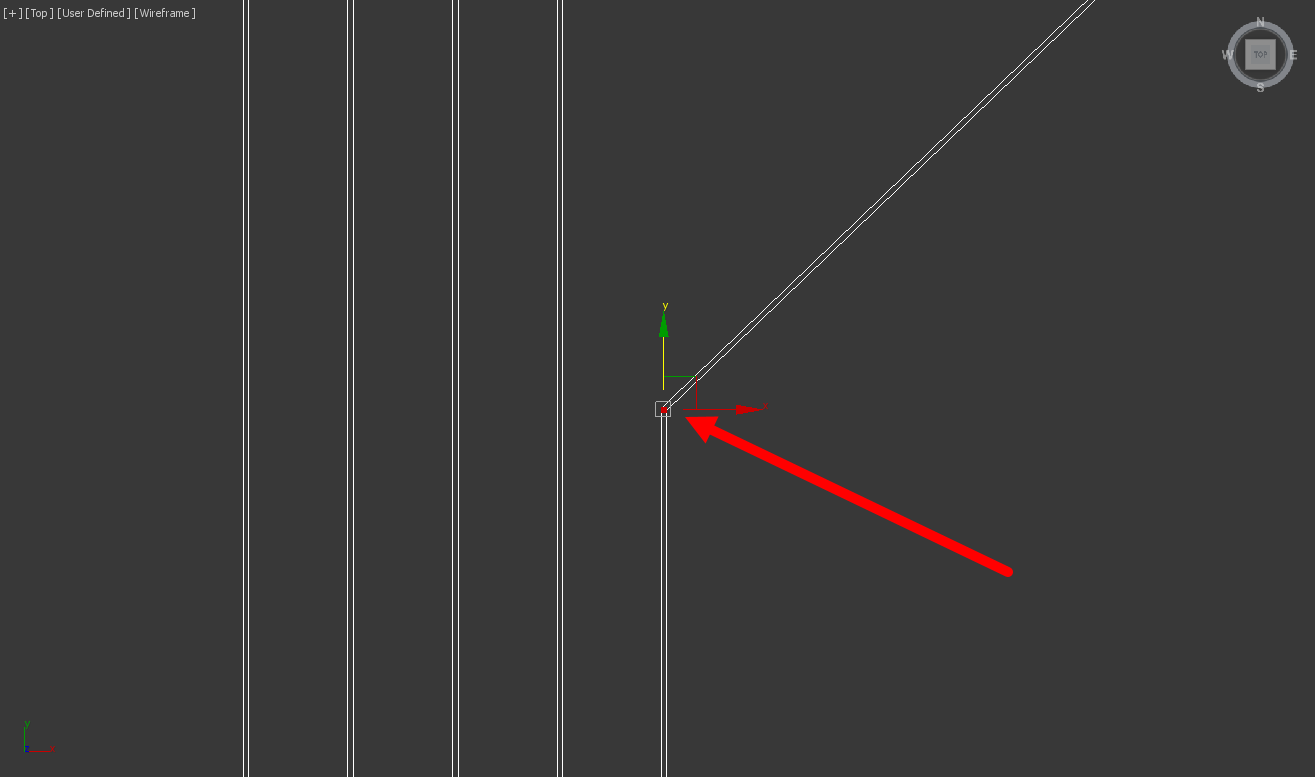

4)라인에서 아래 표시한 정점을 선택한다.

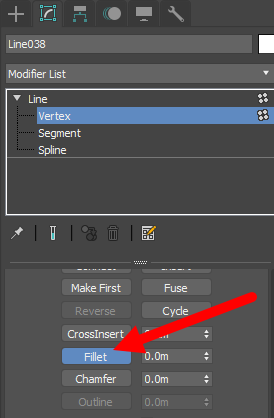

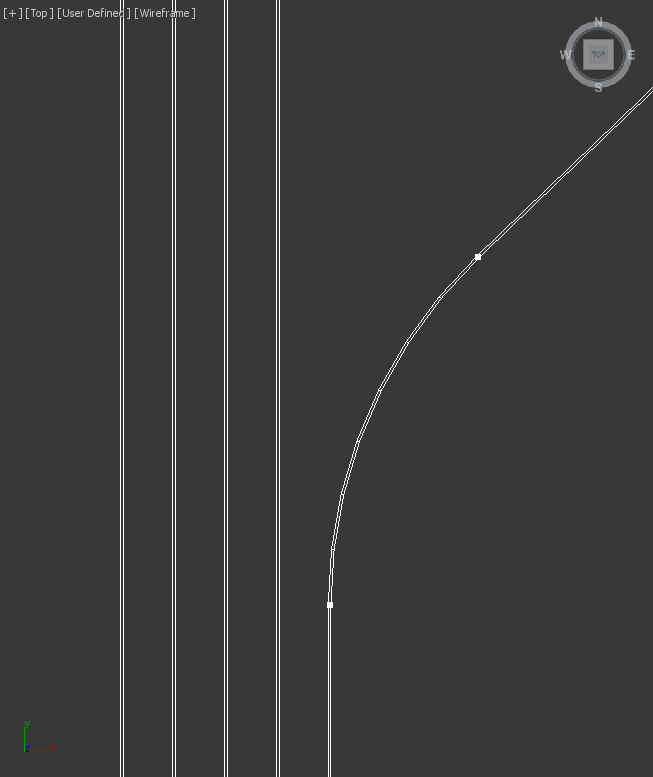

5)fillet을 사용하여 라인을 곡선으로 만든다.



6)라인 오브젝트의 interpolation에서 steps 수치를 확인한다.



7)스플라인 보간법에 의하여 정점과 정점의 사이가 6단계로 이루어져있는것을 확인할수있다.



8)곡선의 해상도를 높이기위해 steps 수치를 높인다.

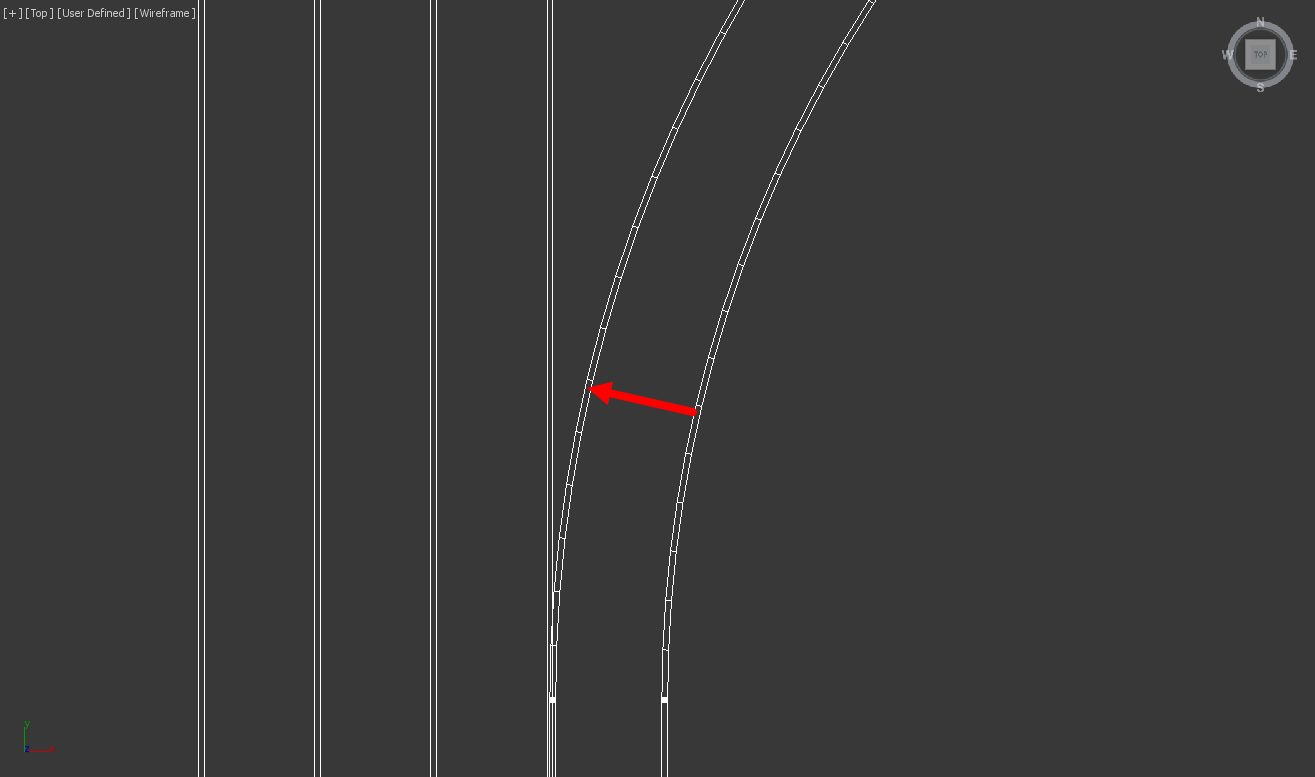

9)곡선의 스플라인을 선택하고 outline을 사용하여 차선을 추가한다.

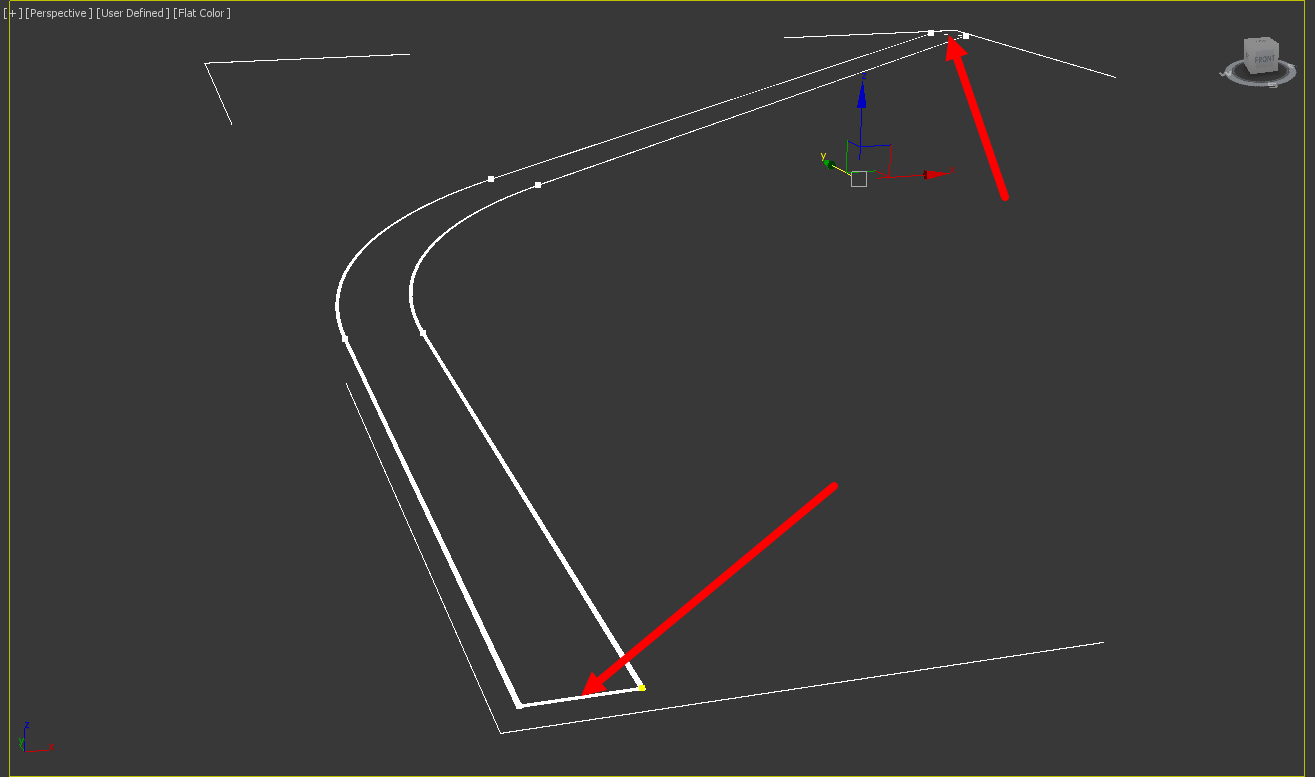

10)시작과 끝에 생성된 edge를 제거한다.

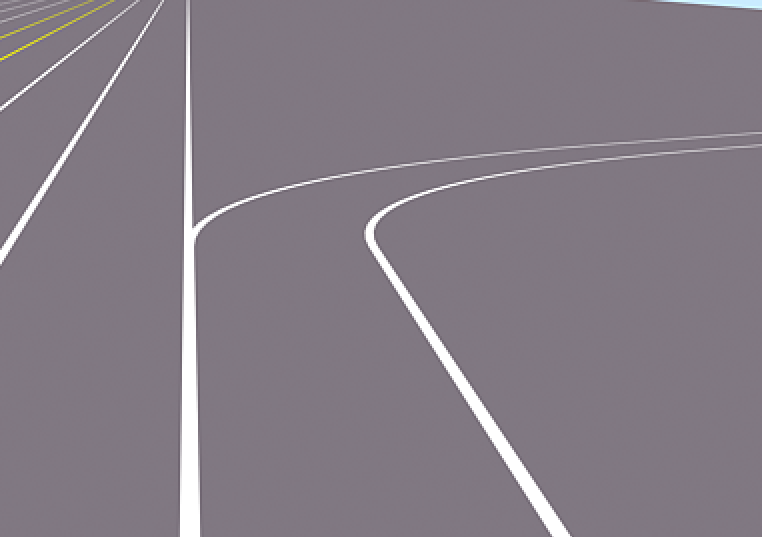

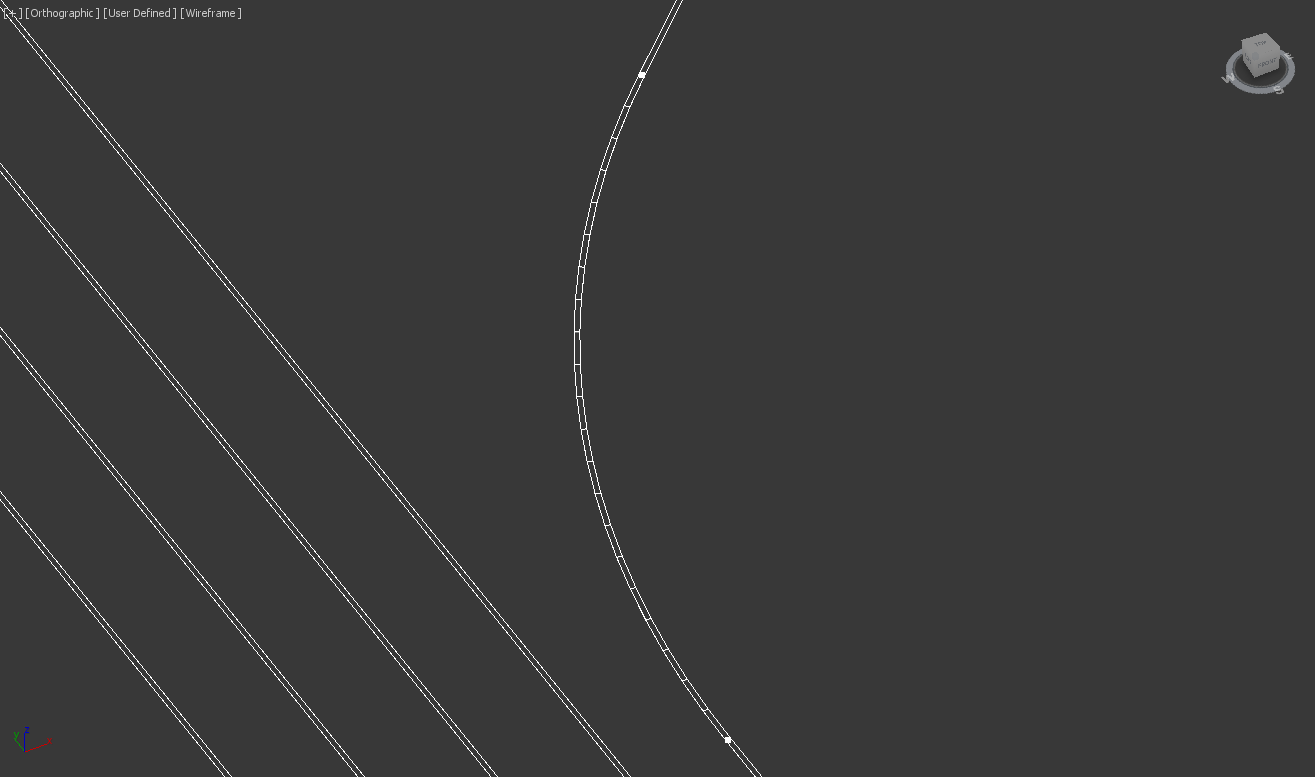

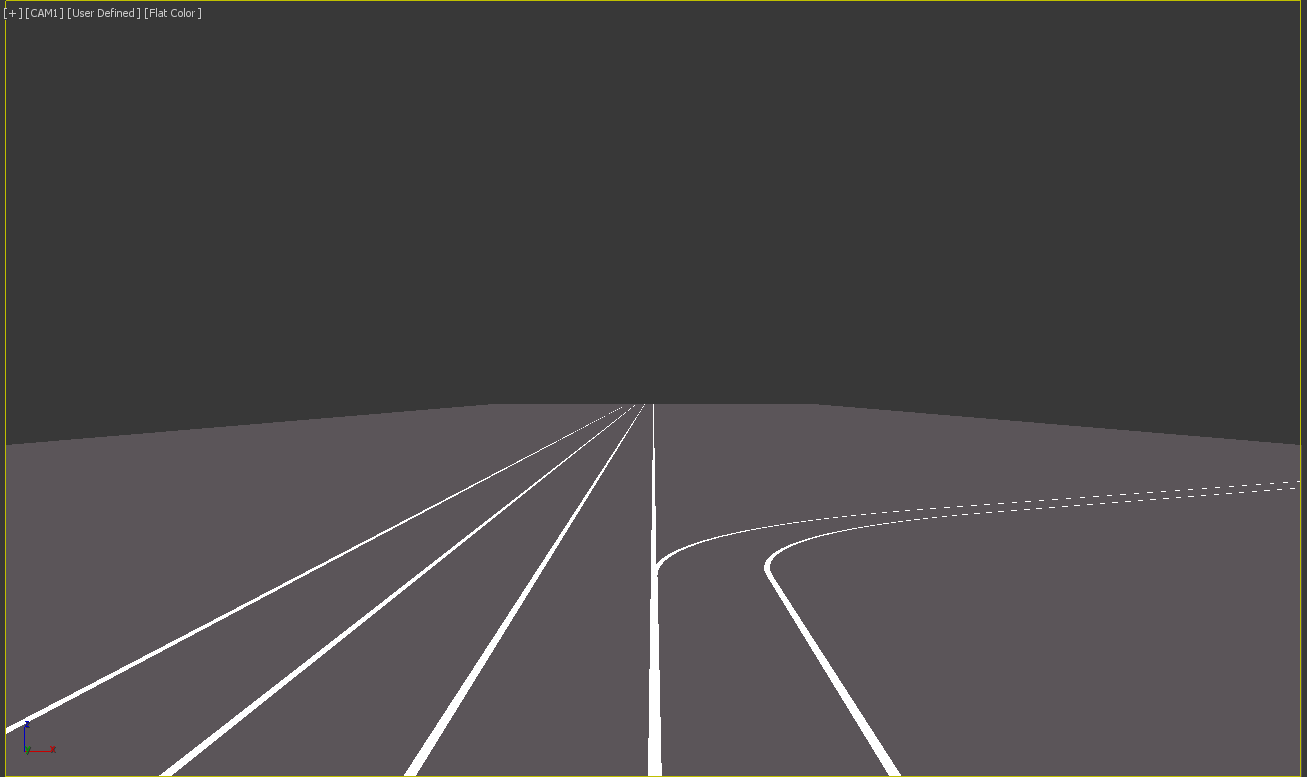

11)곡선형태의 실선 차선이 완성된것을 확인할수있다.
