3D맥스에서 도로 모델링하기5 - 곡선형태의 차선 만들기(점선)

반응형

3D맥스에서 도로 모델링하기5 - 곡선형태의 차선 만들기(점선)

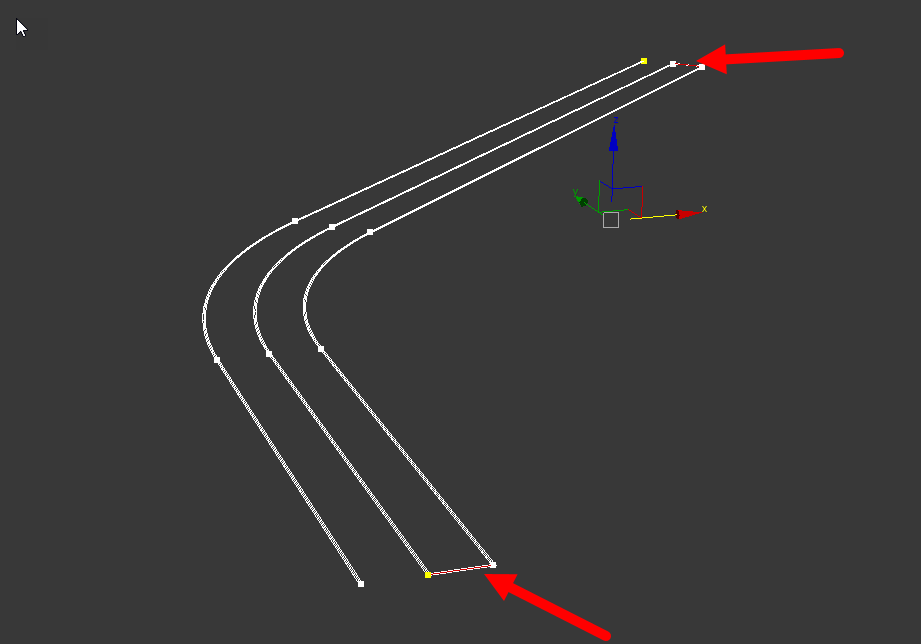

1)곡선형태의 차선에서 아래 표시한 스플라인을 선택한다.

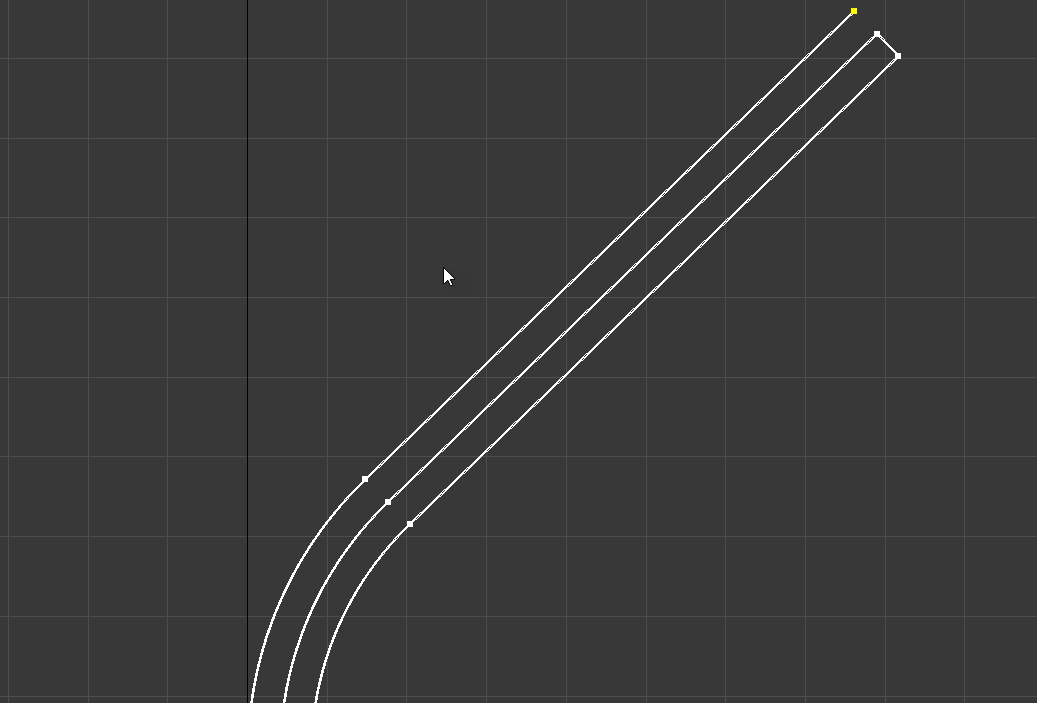

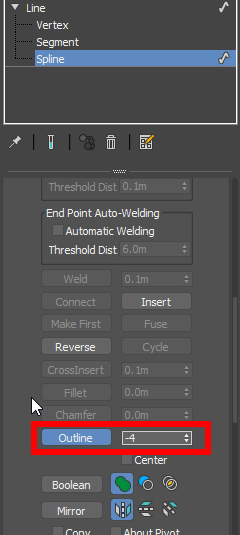

2)outline을 사용하여 지정한 거리만큼 오프셋된 스플라인을 생성한다.

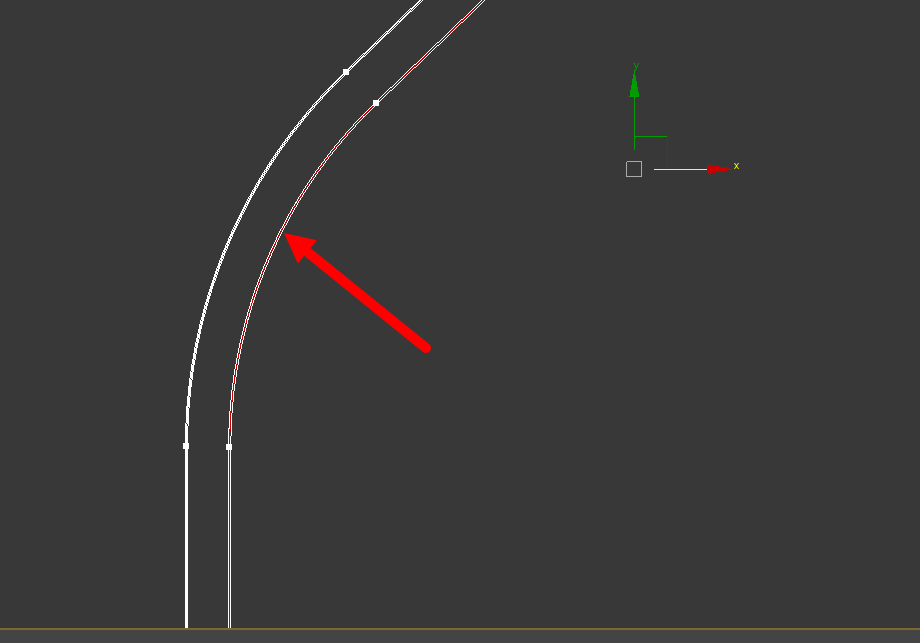

3)outline으로 생성된 두개의 edge를 제거한다.

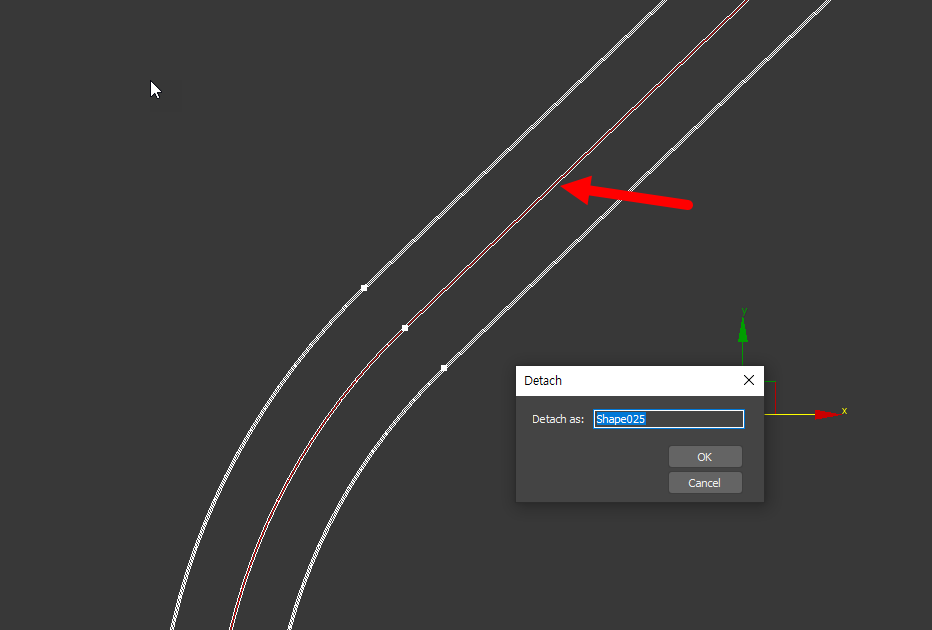

4)중간에 있는 spline을 선택하고 분리시킨다(detach)



5)분리한 라인오브젝트의 rendering에서 enable in renderer, enable in viewport를 비활성화한다.

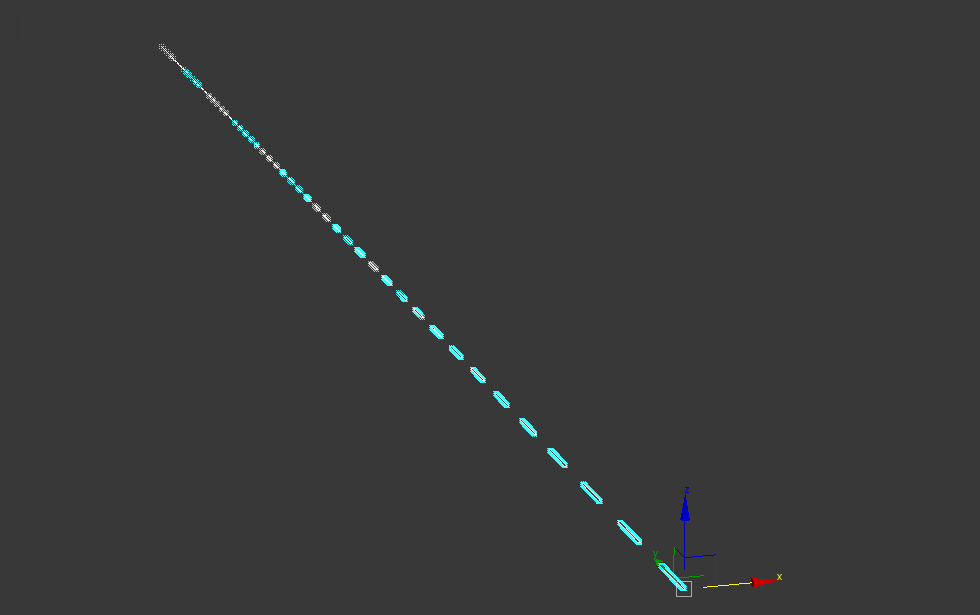

6)점선 차선을 선택한다.

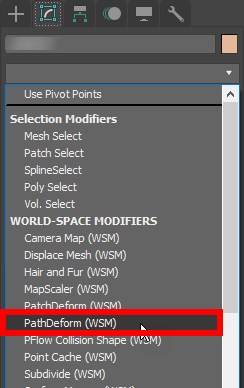

6)modify에서 pathdeform(WSM)을 추가한다.

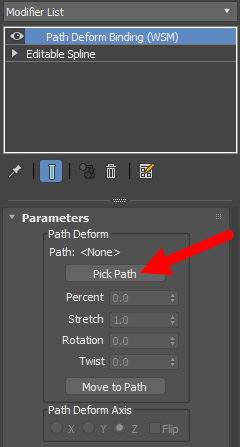

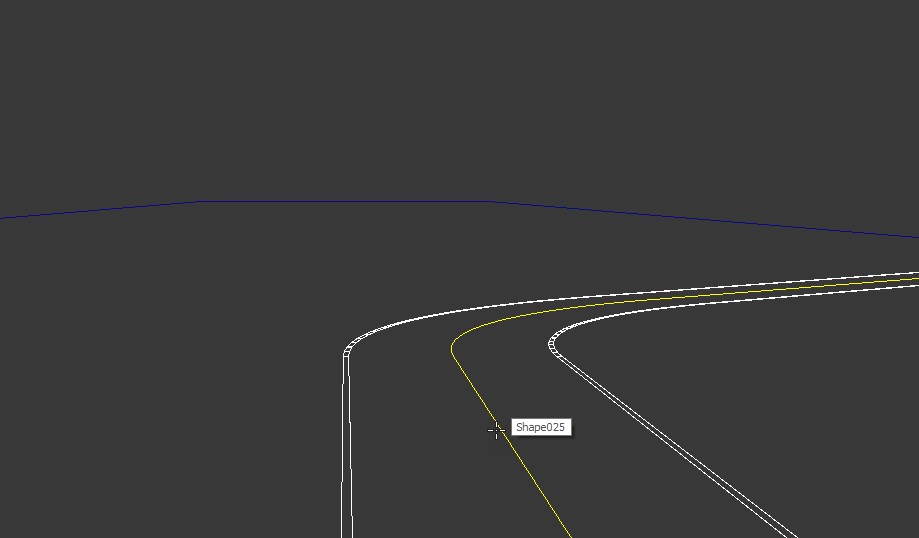

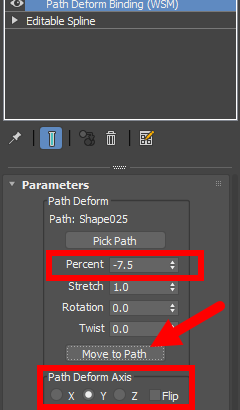

7)추가한 pathdeform(WSM)의 pick path를 클릭하고 분리한 라인 오브젝트를 선택한다.

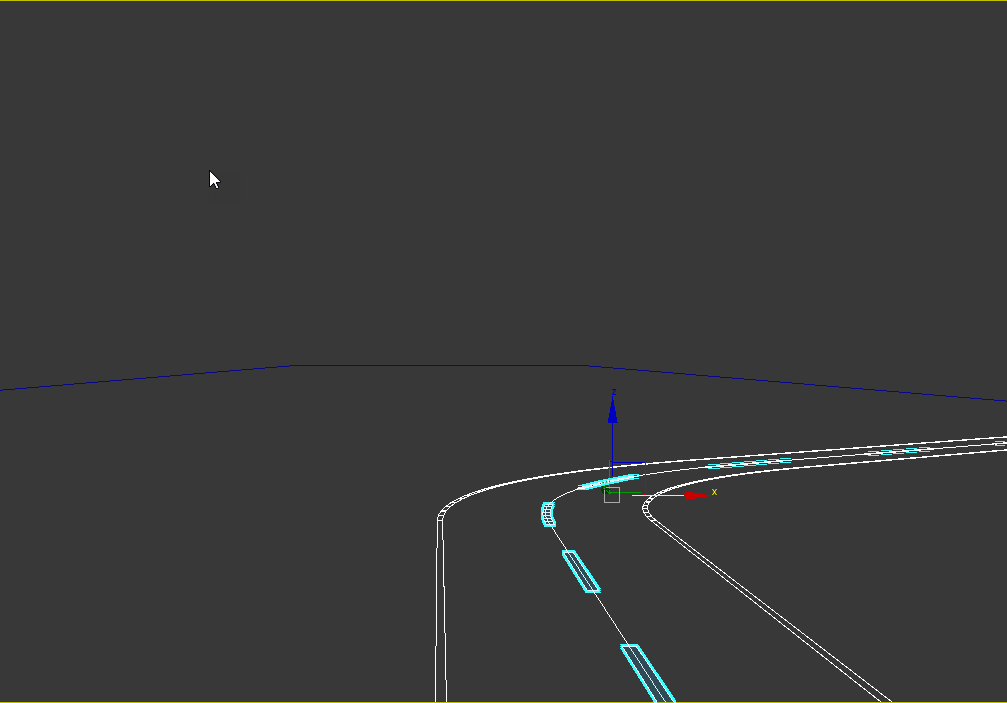

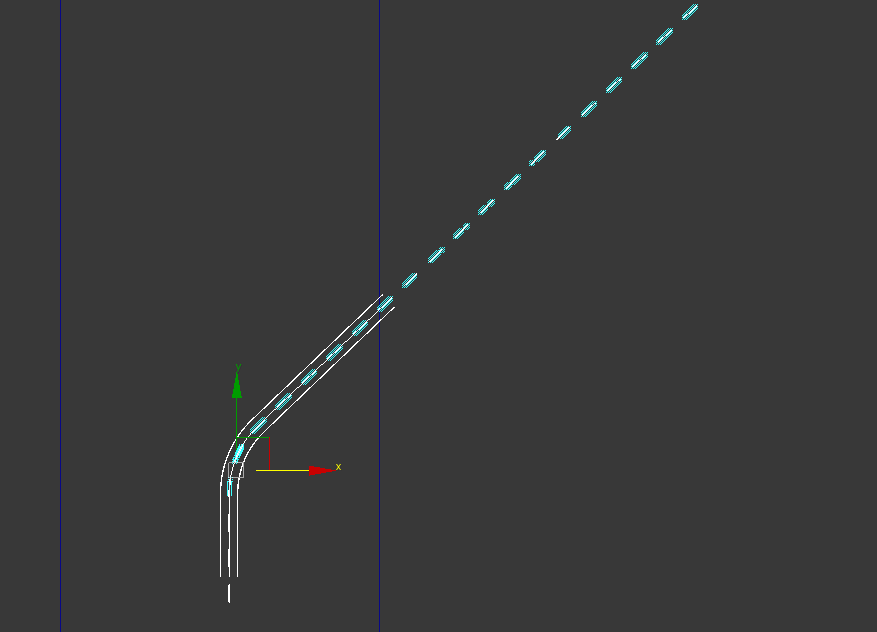

8)move to path를 클릭하면 점선 차선을 라인에 정렬한다.

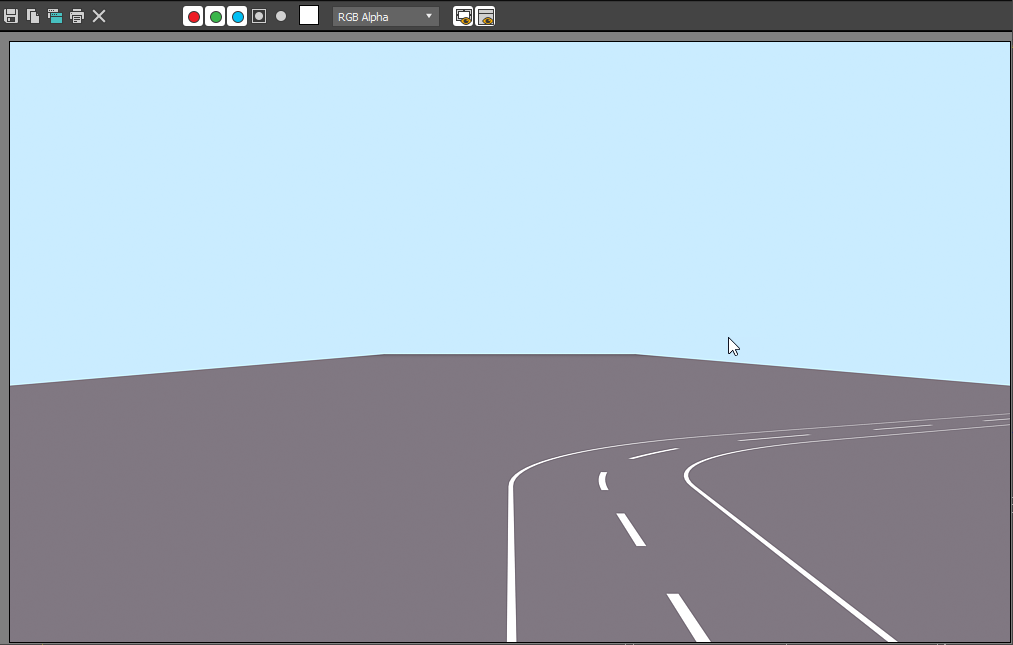

path deform axis에서 축을 선택하고 percent 수치를 조절하여 점선 차선을 라인에 정렬한다.
