3D맥스에서 캐드 평면 도면(.dwg) 위에 라인 생성하기

3D맥스에서 캐드 평면 도면(.dwg) 위에 라인 생성하기

(사용 버전 - autodesk 3ds Max 2013)

캐드에서 제작한 평면 도면을 맥스로 가져오기하고(import) 라인을 생성하는 방법

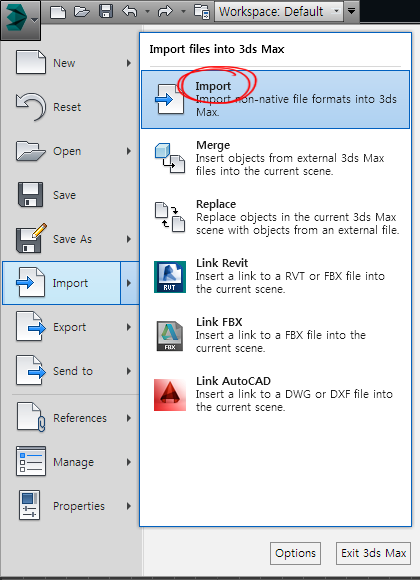

1)상단의 file 메뉴에서 import의 import를 선택합니다.

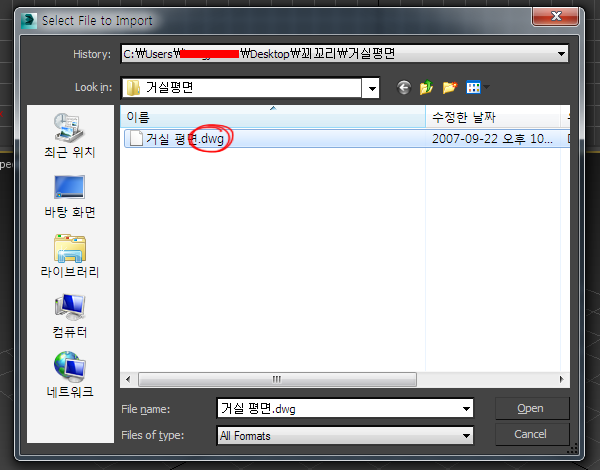

2)dwg는 2D 또는 3D 도면 정보를 저장하는데 사용되는 파일 형식입니다. 캐드에서 제작한 평면 도면(.dwg)을 선택하고 가져오기합니다.

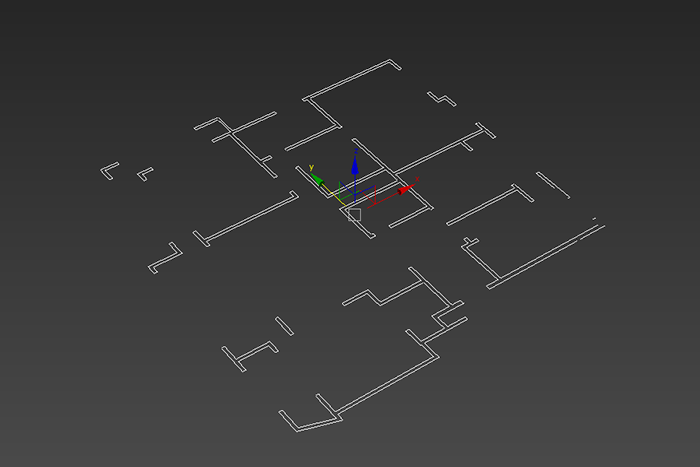

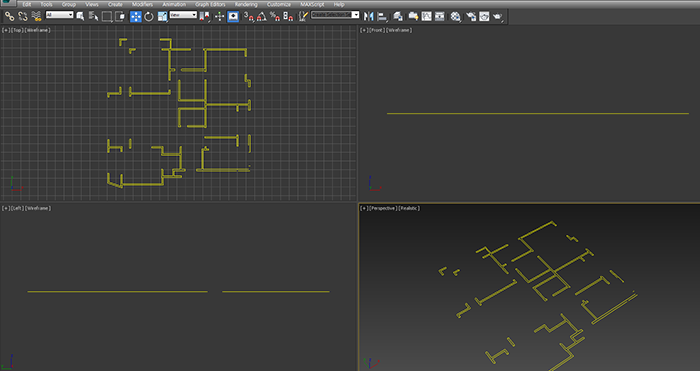

3)뷰포트에서 평면 도면을 확인할수있습니다.

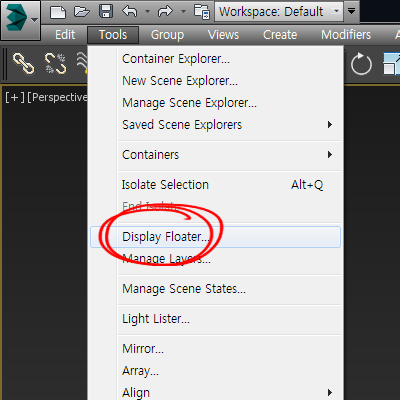

4)상단의 tools 메뉴에서 display floater로 이동합니다.

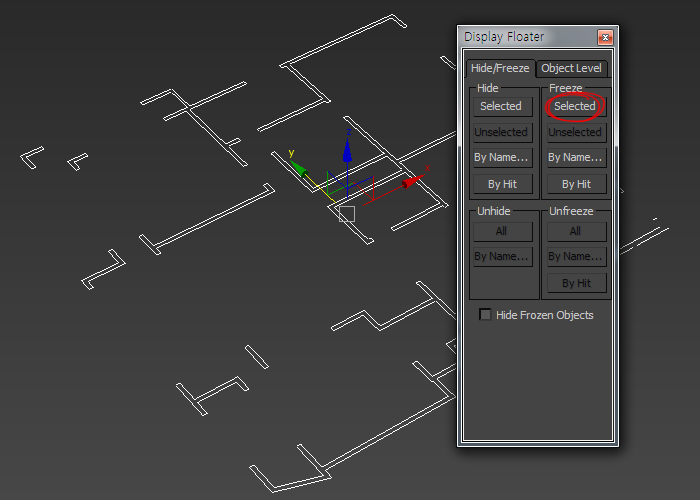

5)도면 오브젝트를 선택하고 freeze의 selected를 선택하면 선택한 오브젝트를 선택 불가능한 상태로 설정합니다.

6)스냅(snap)을 활성화하고 2.5를 선택합니다.

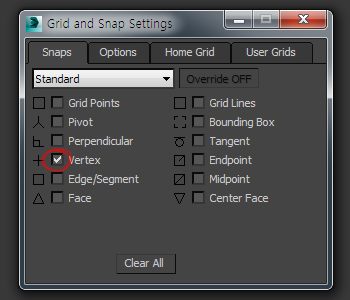

7)snap settings에서 vertex에 체크합니다.

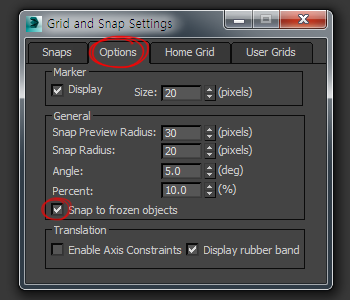

8)options 탭에서 snap to frozen objects에 체크하면 freeze 상태인 오브젝트에 snap을 사용할수있습니다.

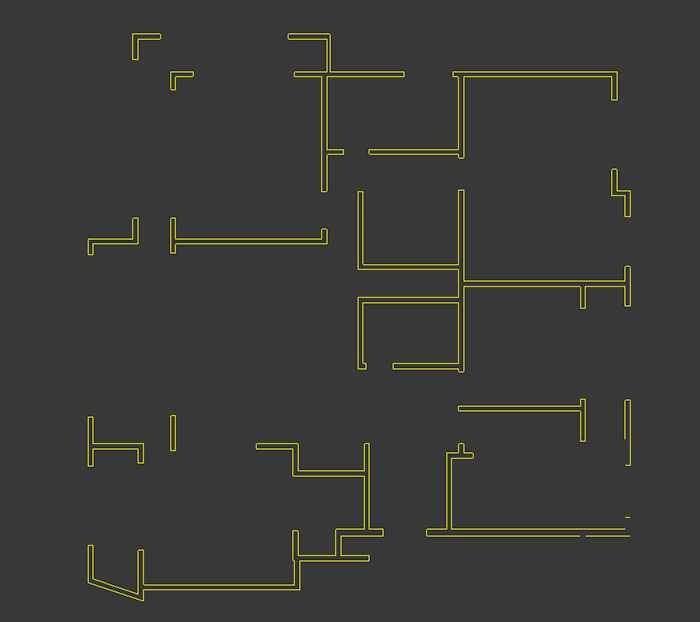

9)뷰포트를 top view로 설정합니다.

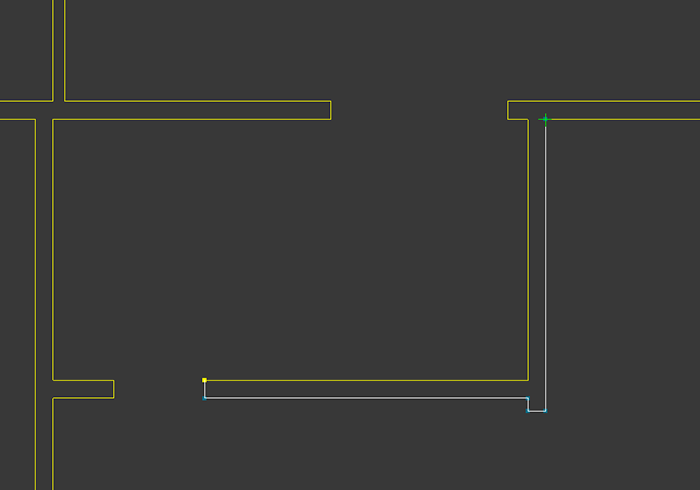

10)도면 위에 클릭해서 라인을 생성합니다.
