3D 맥스에서 loft를 이용한 강 물줄기 모델링

3D 맥스에서 loft를 이용한 강 물줄기 모델링

(사용 버전 - autodesk 3ds Max 2014)

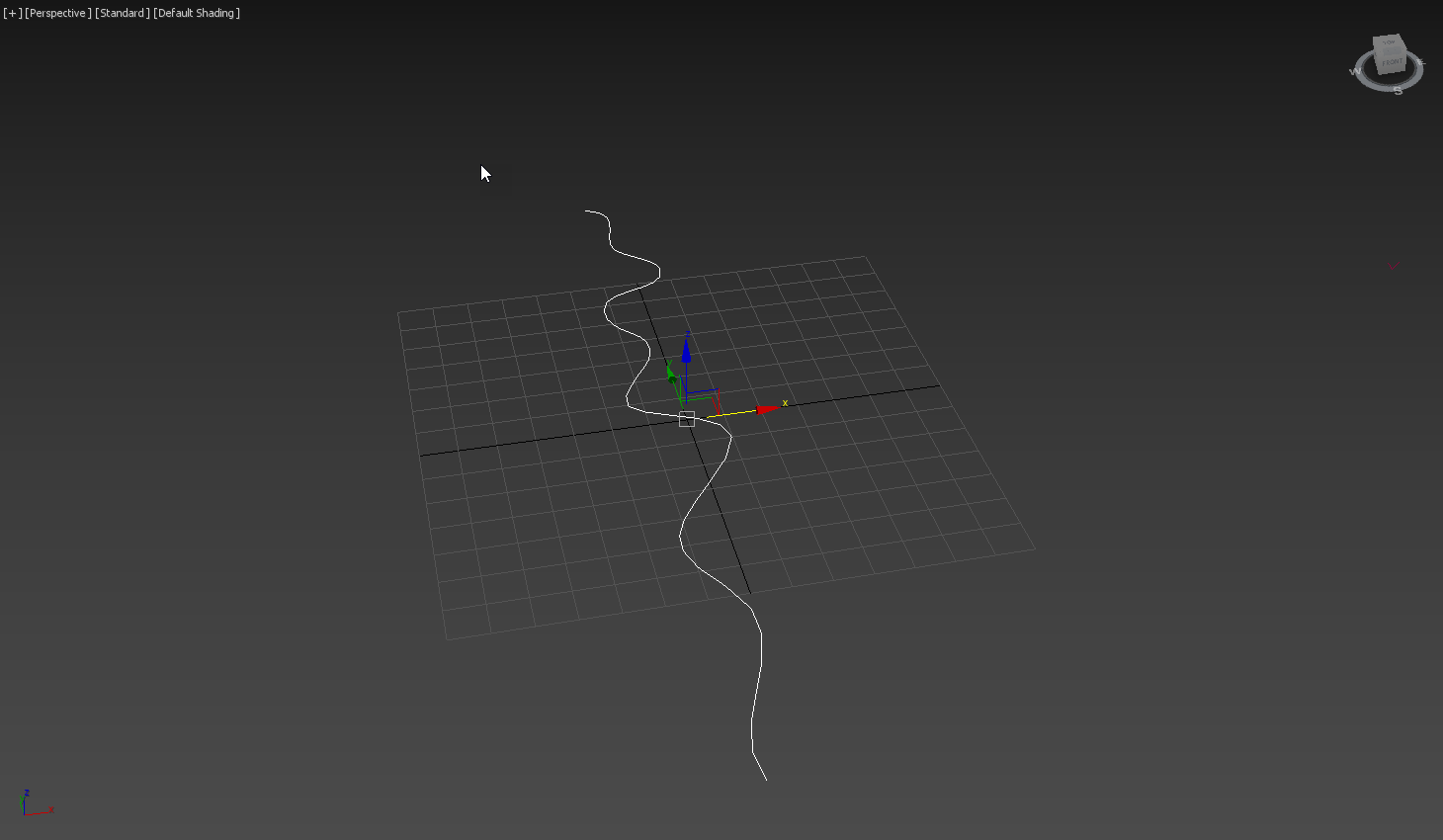

1)라인 오브젝트를 사용하여 강의 물줄기를 형성합니다(line1)

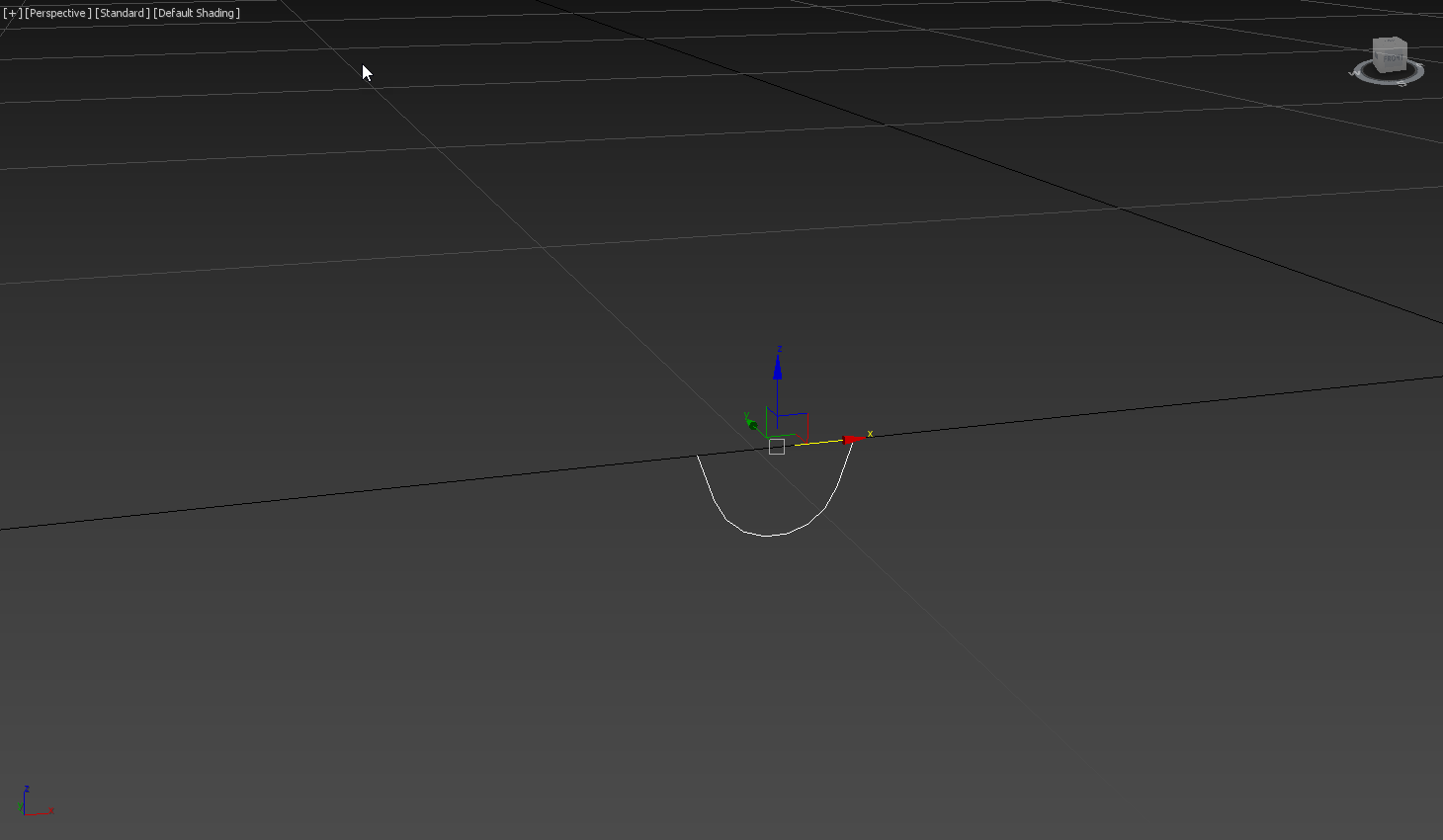

2)새로운 라인 오브젝트를 추가하고 강의 단면을 형성합니다(line2)

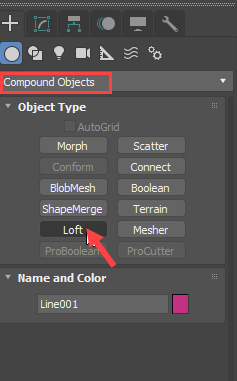

3)강의 물줄기(line1)를 선택하고 create의 compound objects에서 loft를 선택합니다.

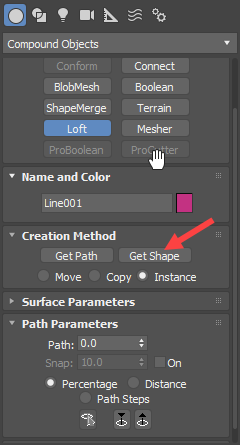

4)get shape를 클릭한후 씬에서 강의 단면(line2)을 선택합니다.

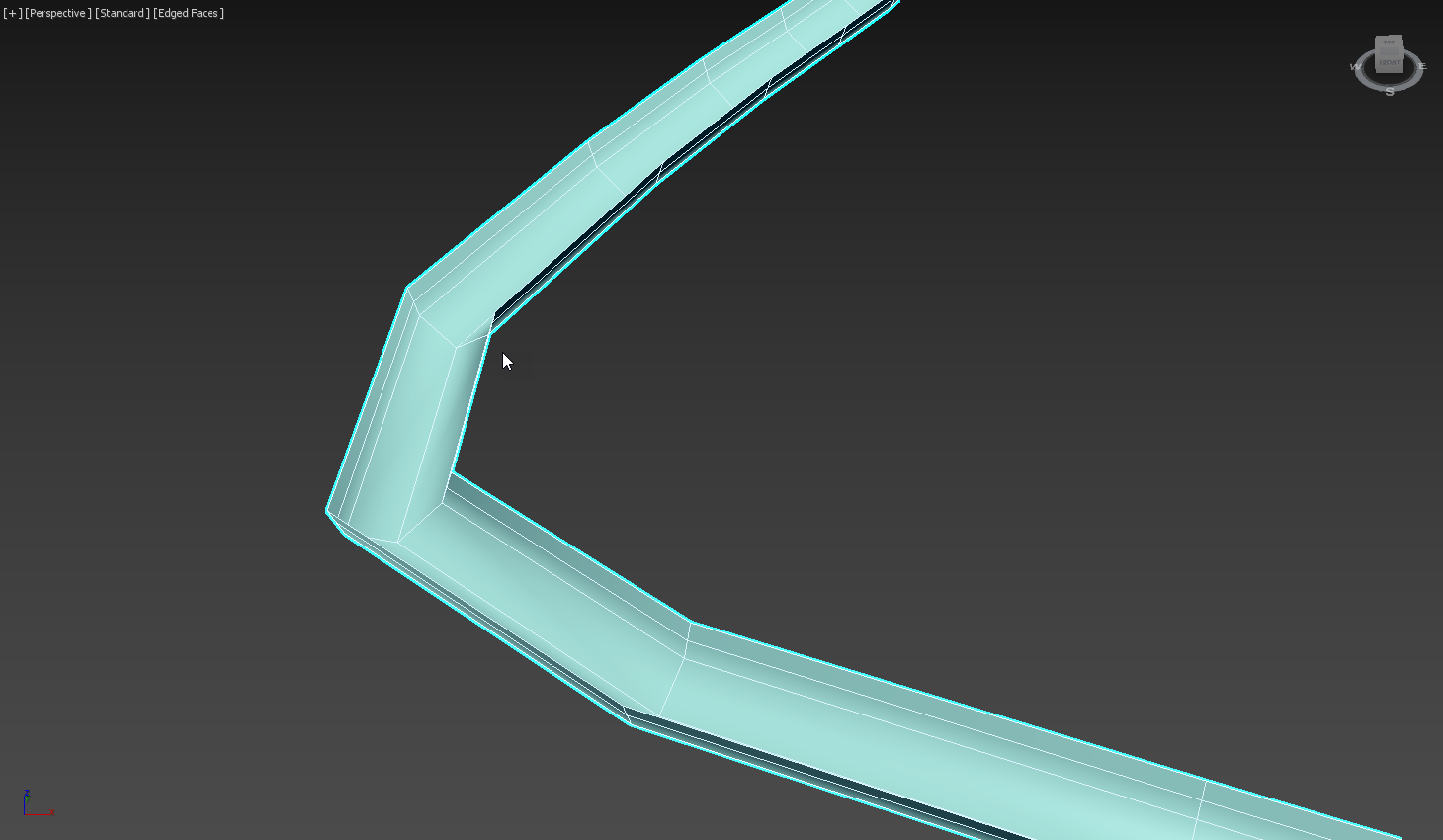

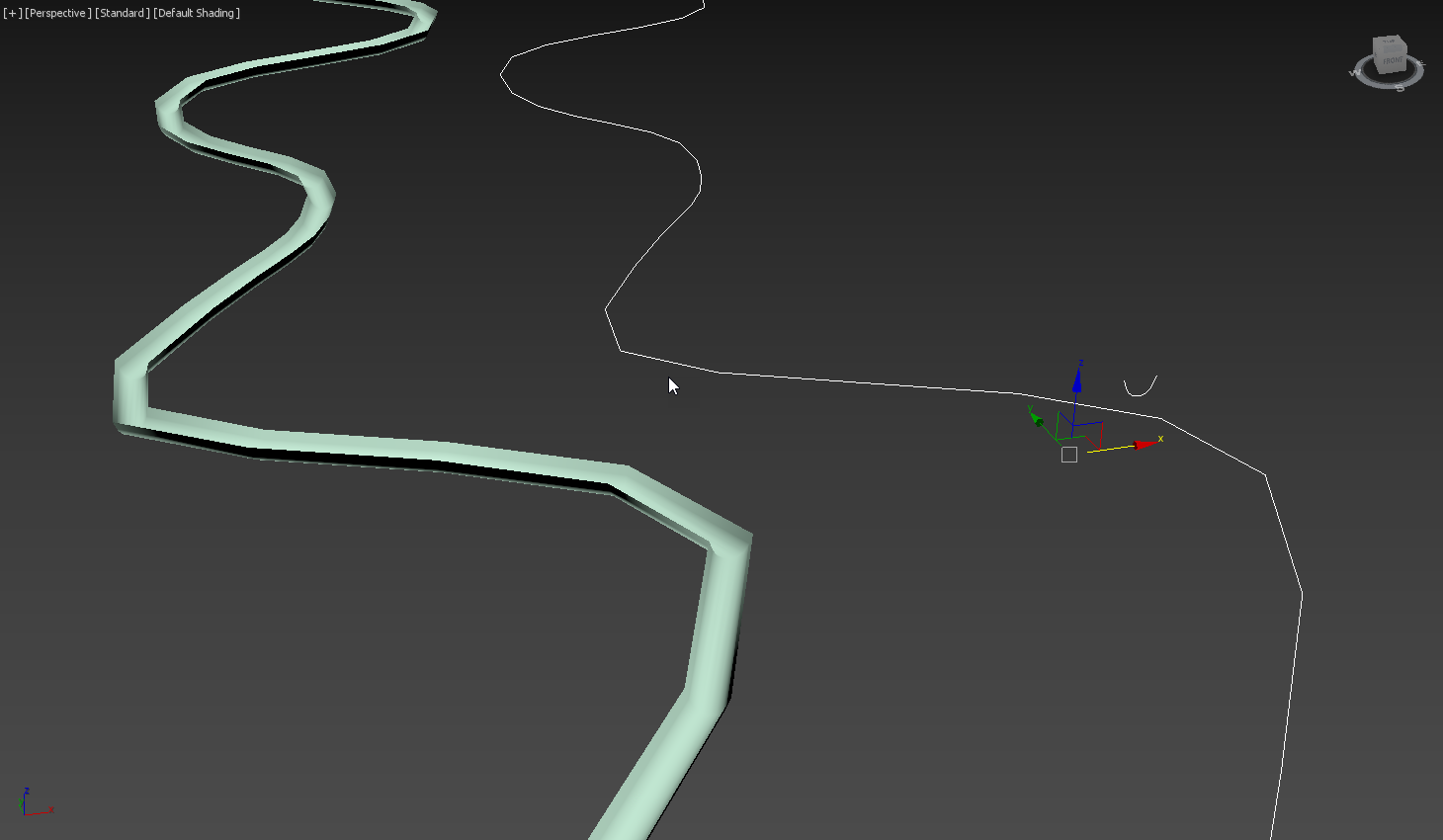

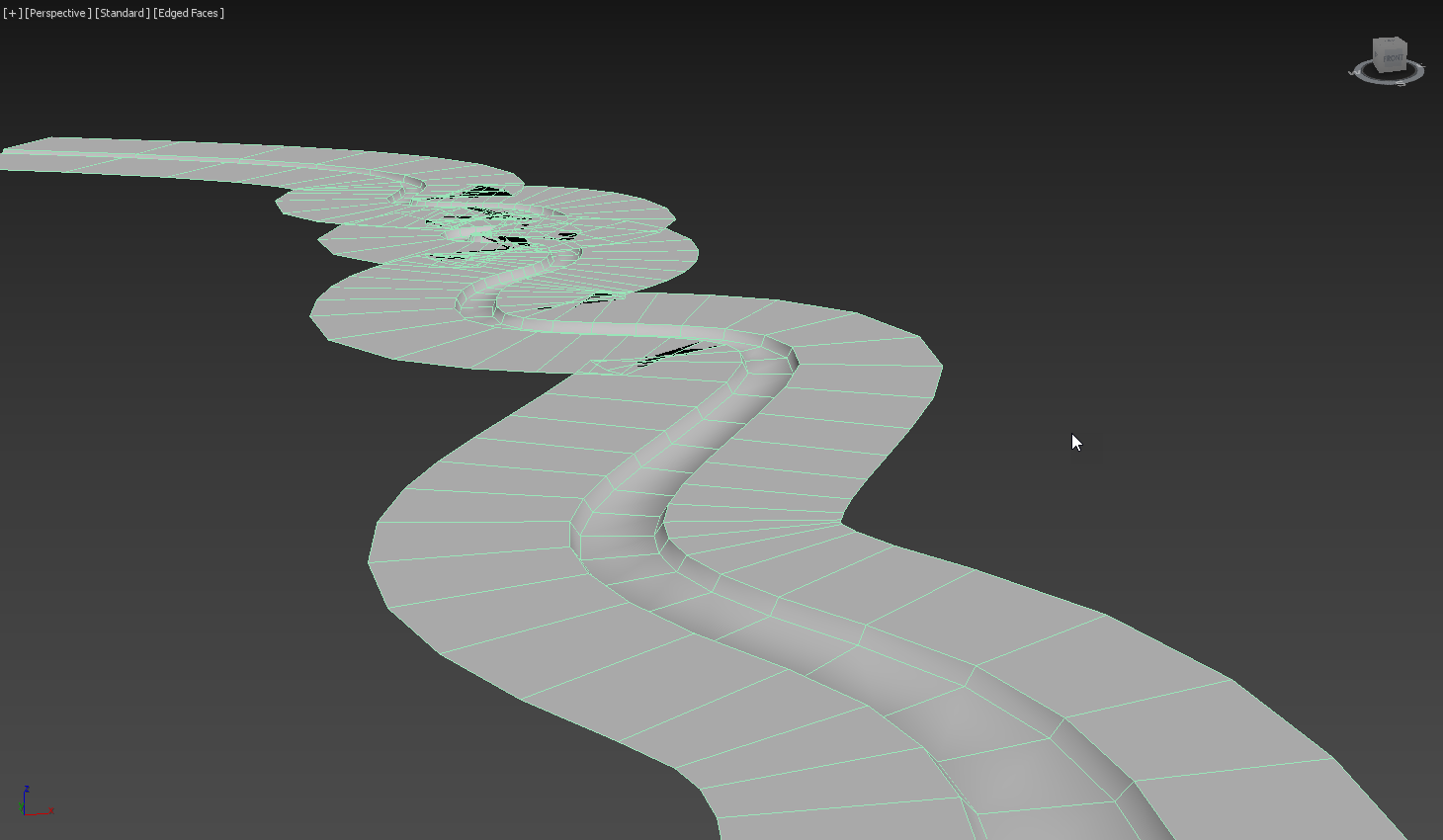

5)loft로 생성한 강의 물줄기 모델을 확인할수있습니다.

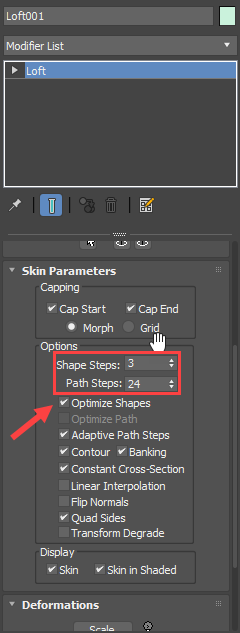

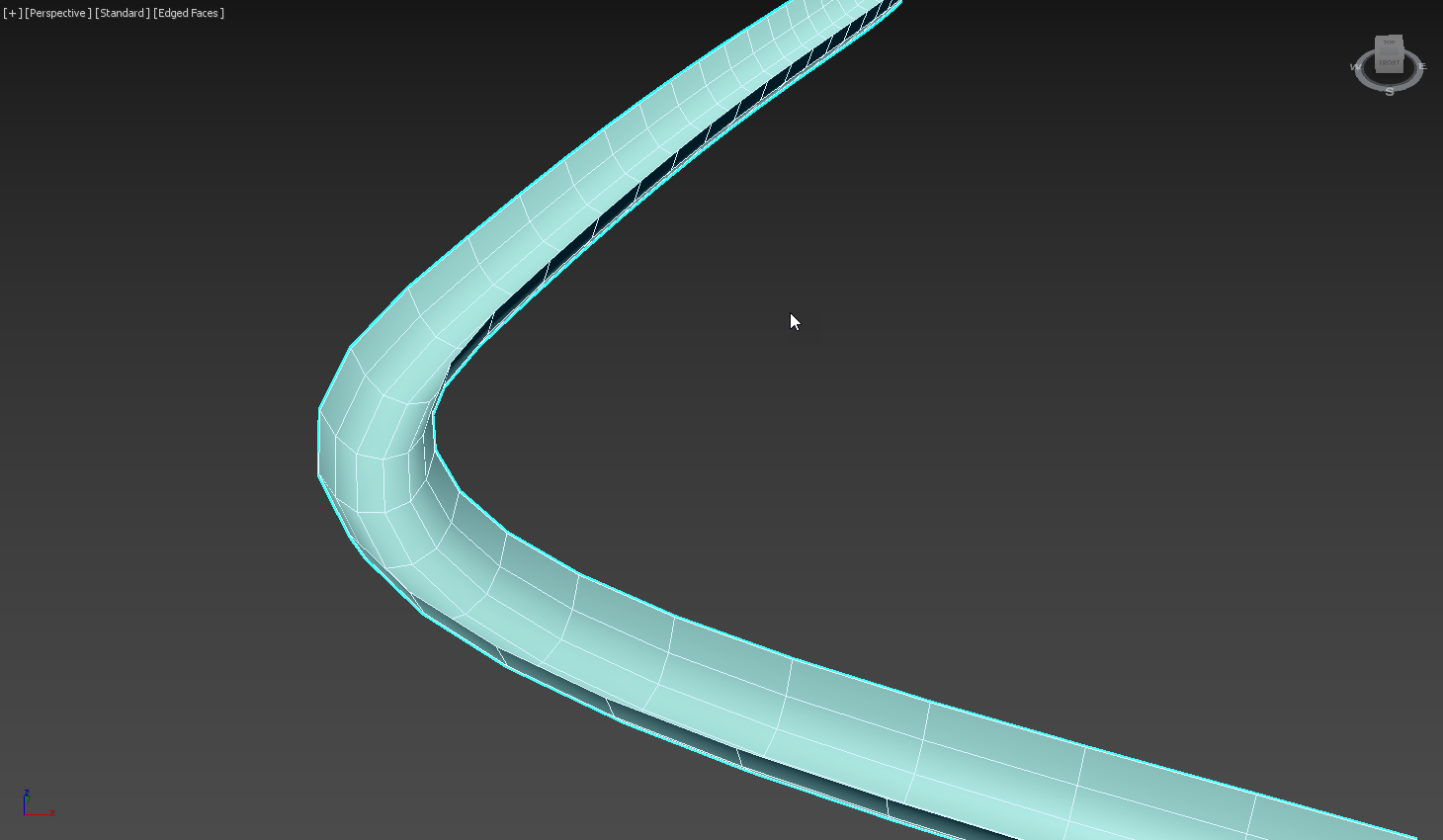

6)라인의 곡선 해상도를 높이려면 loft의 옵션에서 path steps 수치를 높입니다.

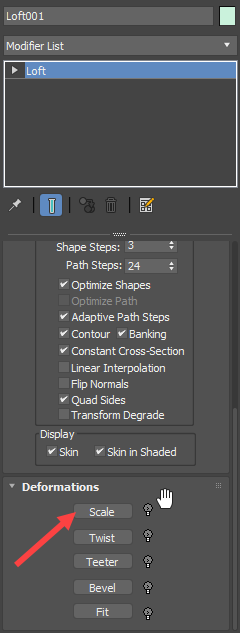

7)loft로 생성한 모델의 형태를 변형하려면 deformations의 scale로 이동합니다.

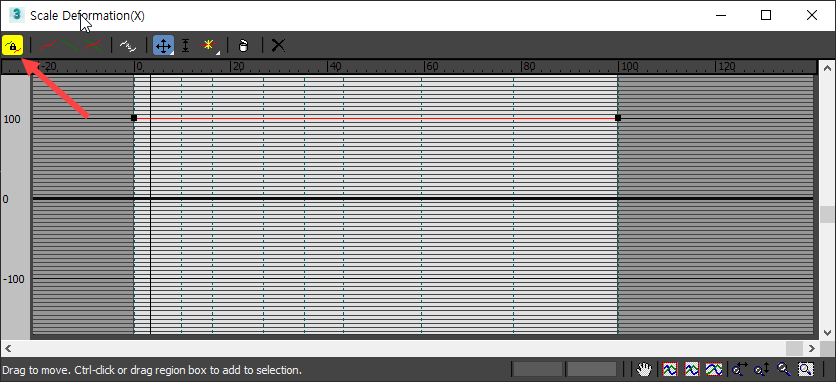

8)symmetrical를 비활성화합니다.

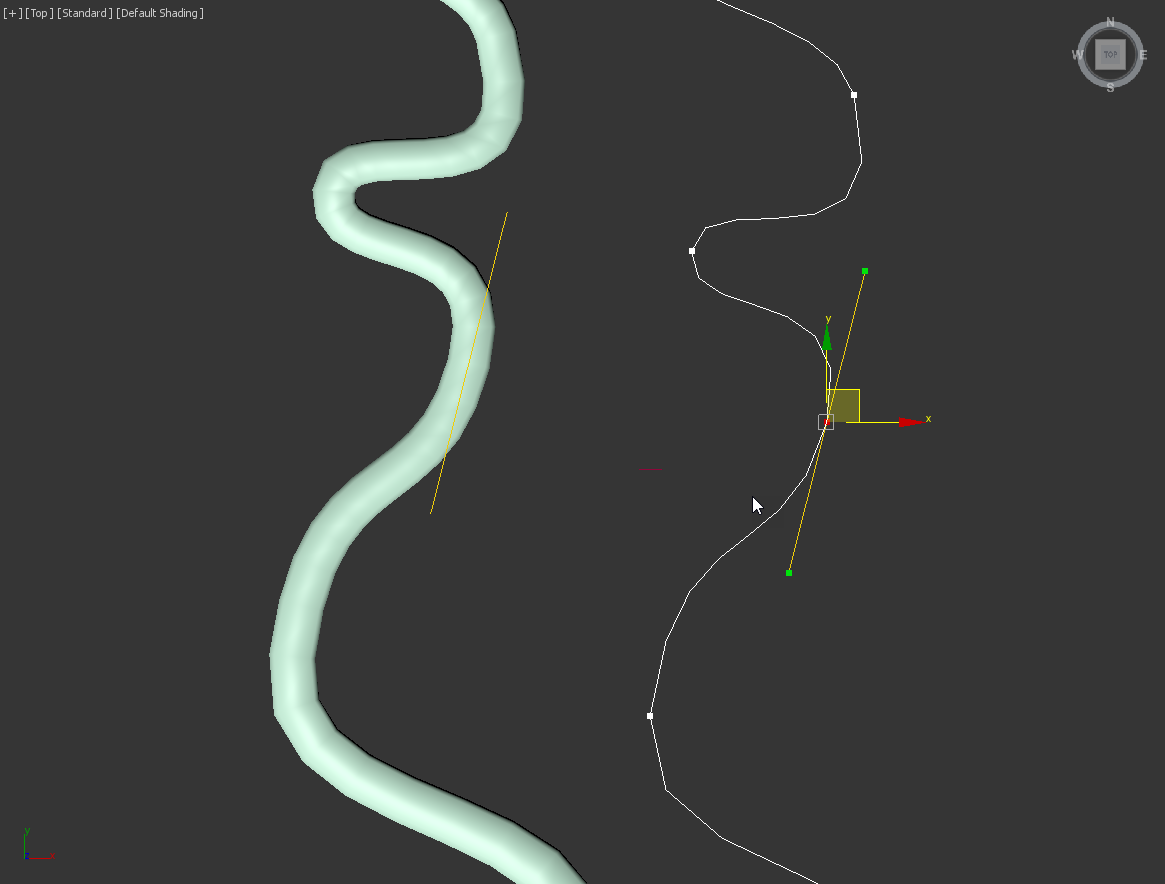

9)그래프를 수정하면 모델이 변형합니다.

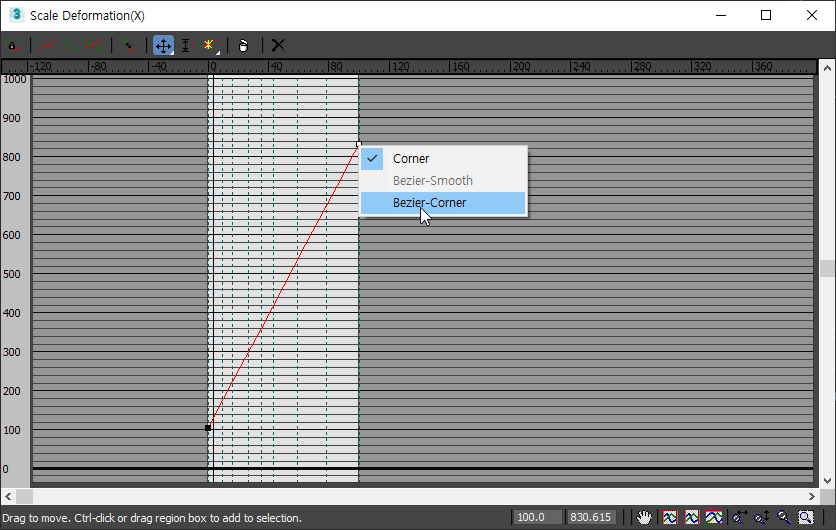

10)포인트를 선택하고 우클릭 메뉴에서 bezier - corner를 선택합니다.

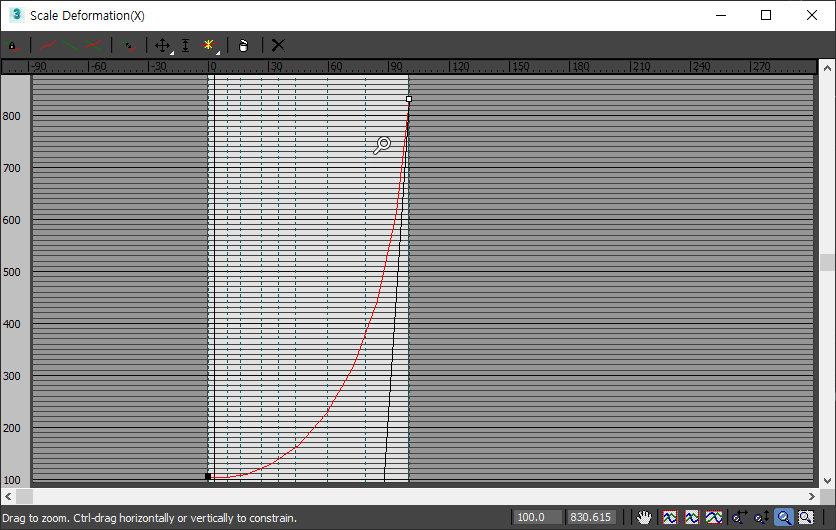

11)곡선 그래프로 변경된것을 확인할수있습니다.

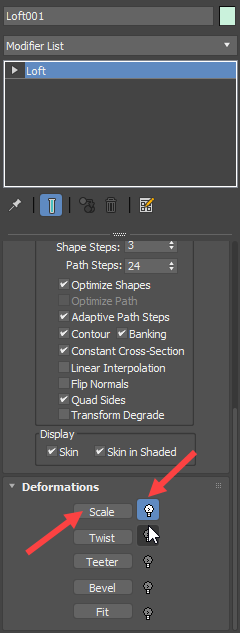

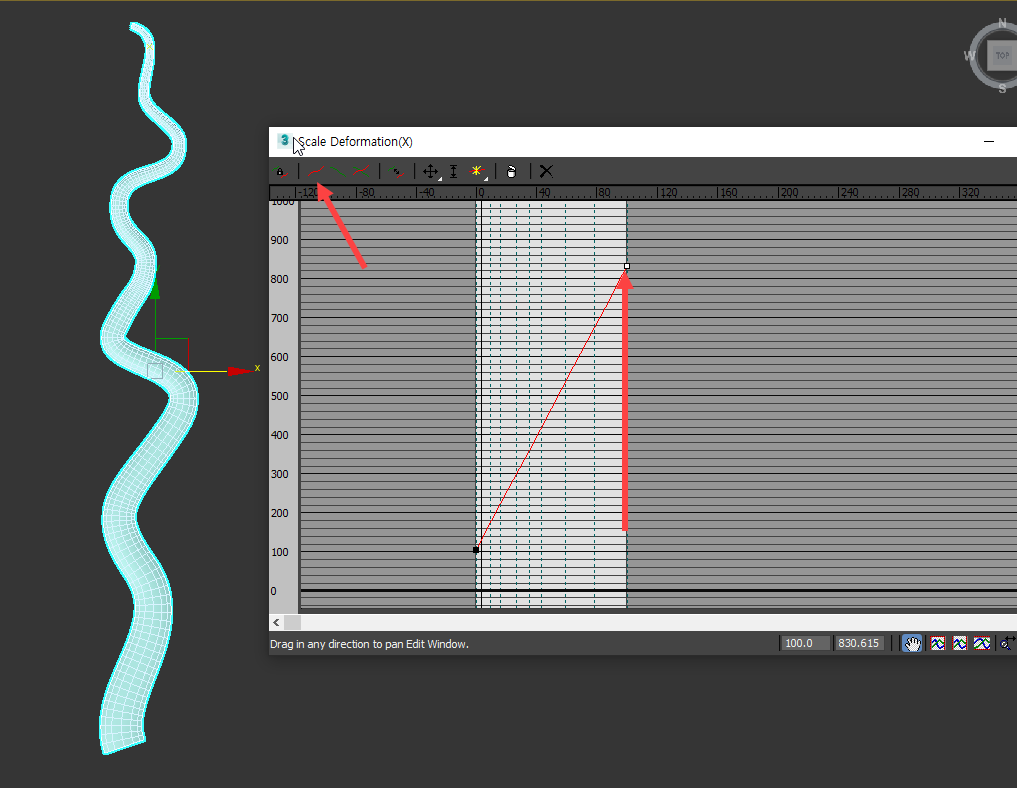

12)scale 우측의 버튼을 활성화하면 그래프 수정으로 형태가 변하는 모델을 뷰포트에서 실시간으로 확인할수있습니다.

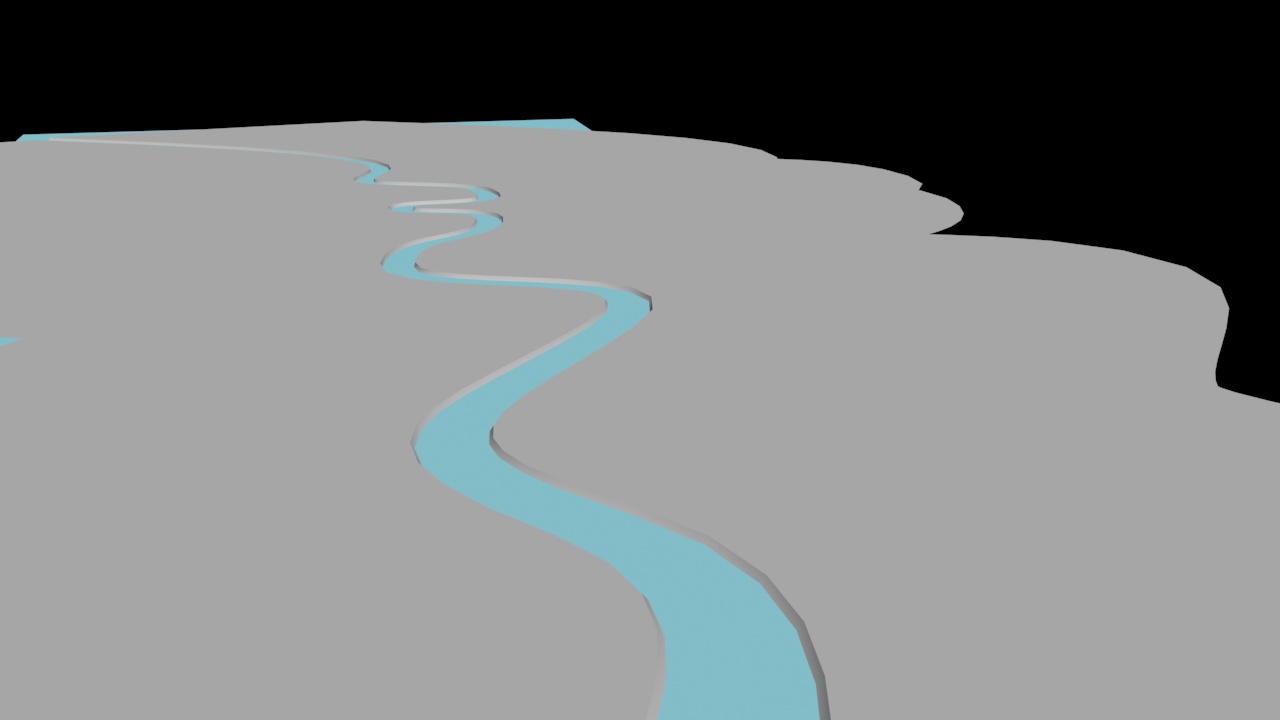

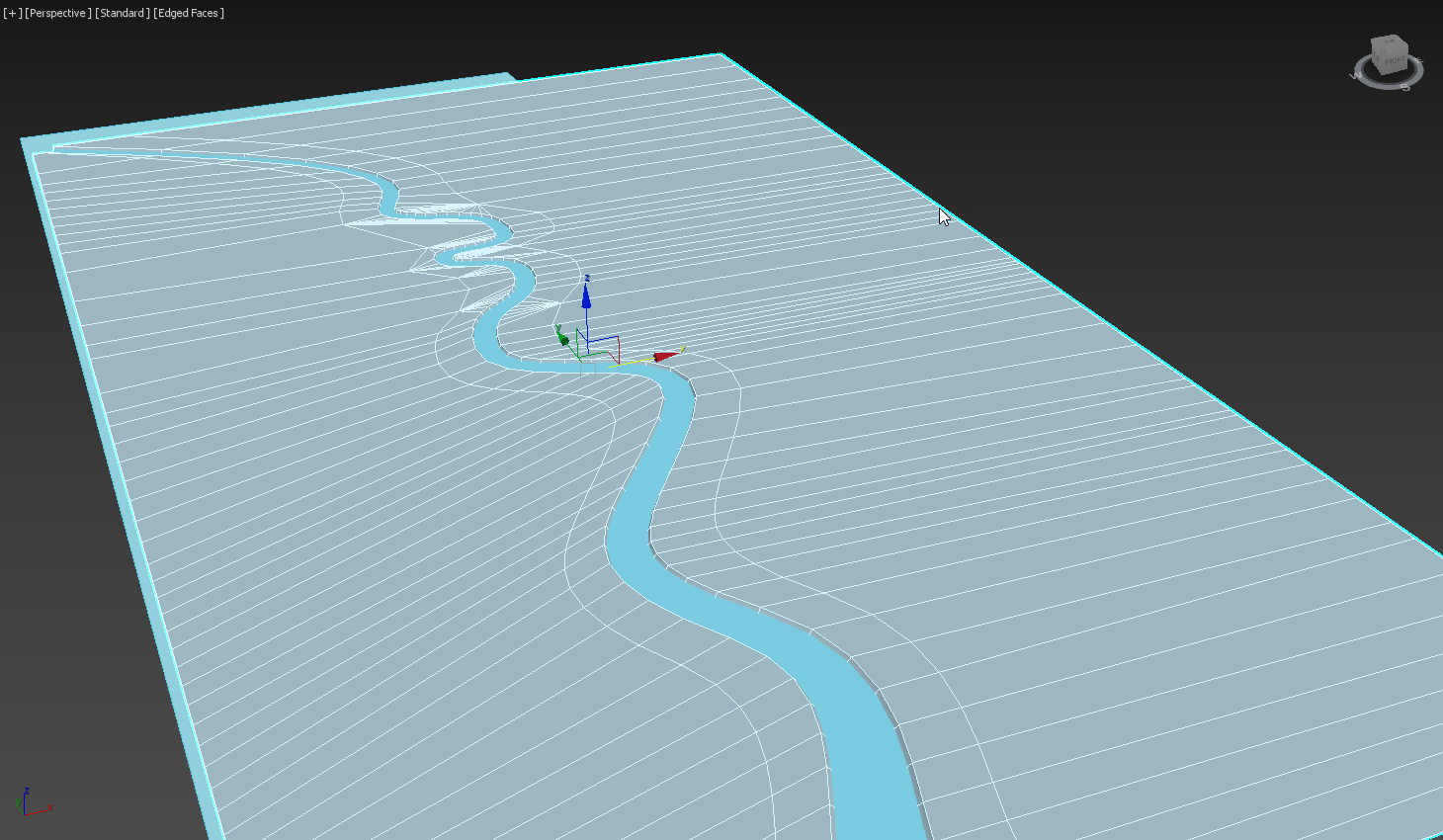

13)loft 오브젝트를 poly 오브젝트로 변환하고(convert to editable poly) 모델링을 진행합니다.
