3D맥스에서 가로수 및 나무 재질 만들기(plane+texture)

반응형

3D맥스에서 가로수 및 나무 재질 만들기(plane+texture)

diffuse map + alpha map(jpg)

1)나무 텍스처와 알파 텍스처를 준비합니다.

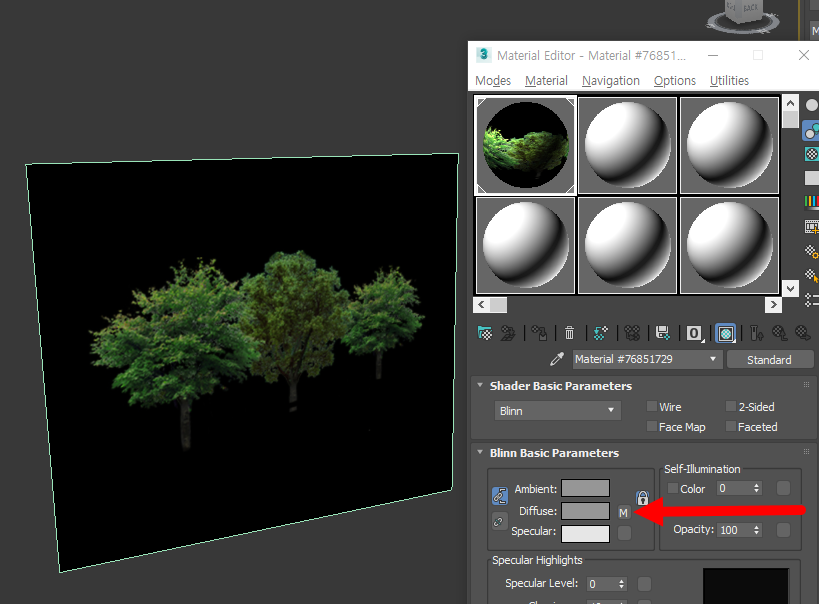

2)재질에서 diffuse 맵에 나무 텍스처를 설정합니다.

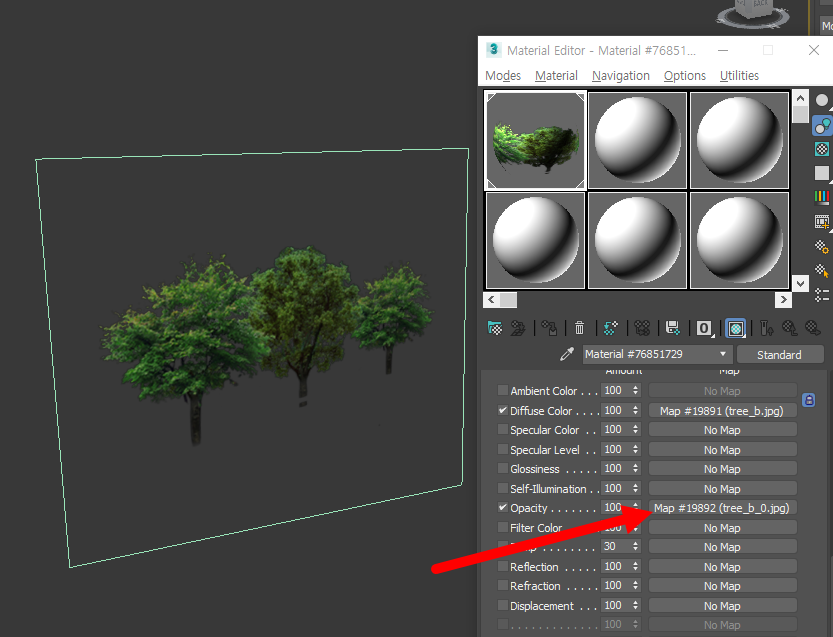

3)동일 재질의 opacity 맵에 알파 텍스처를 설정합니다.



4)렌더링하면 나무영역이 렌더링되고 바깥 영역은 투명하게 표시되는것을 확인할수있습니다.



diffuse map + alpha map(tga)

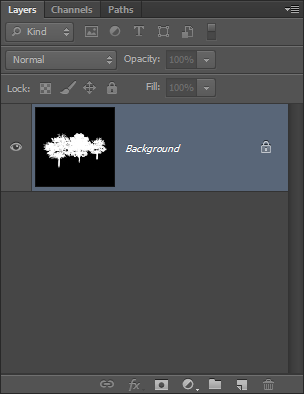

5)포토샵에서 알파 텍스처를 불러오기합니다.

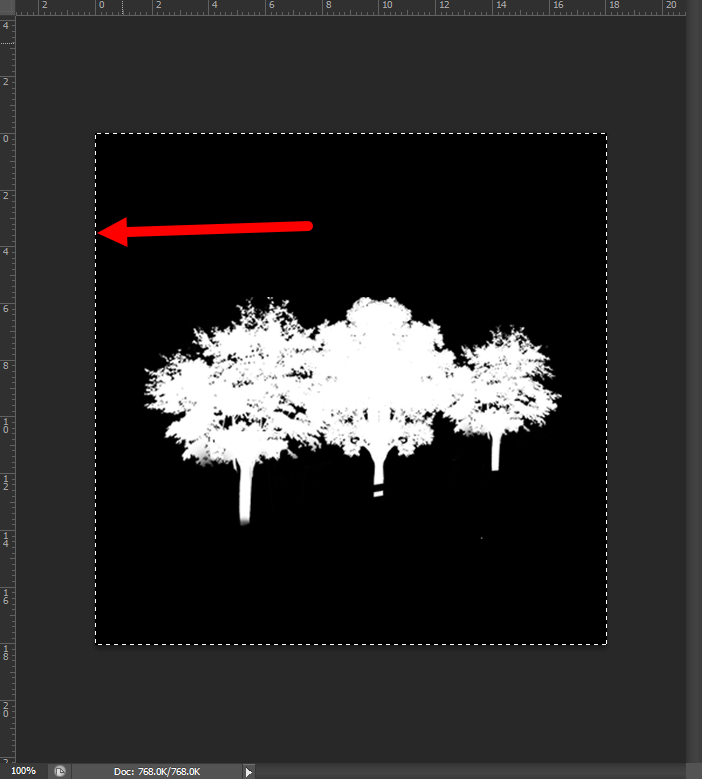

6)알파 텍스처의 전체영역을 선택하고 복사합니다.

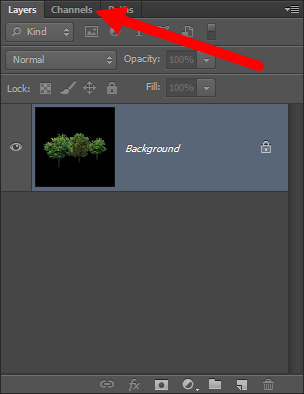

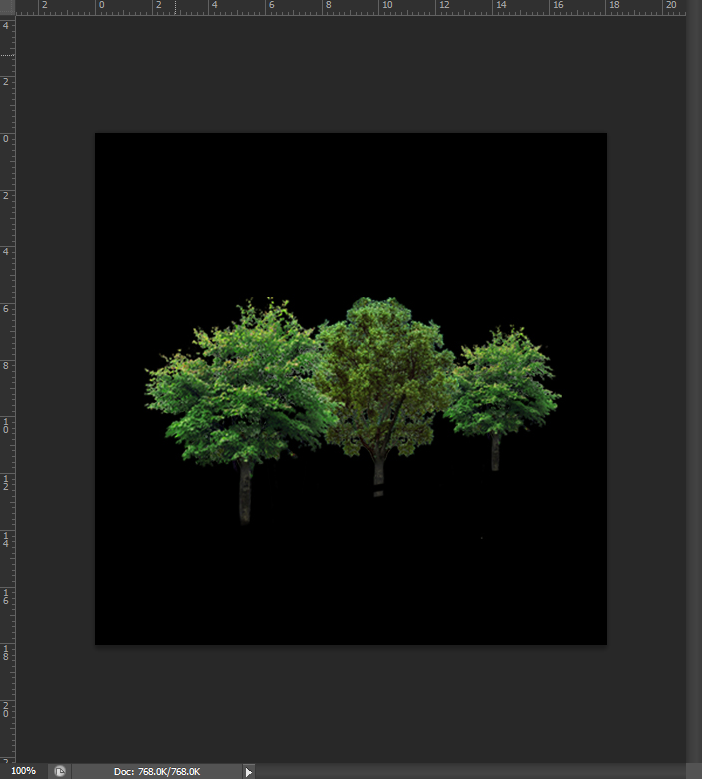

7)나무 텍스처를 불러오기합니다.

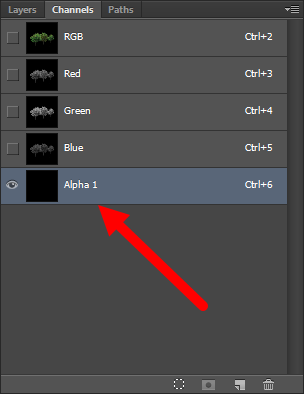

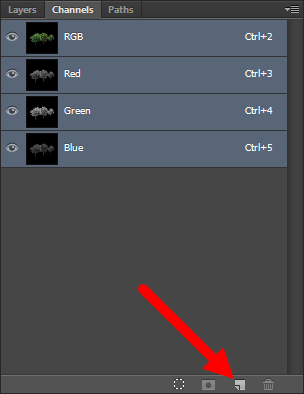

8)채널(channel)에서 새로운 채널을 추가합니다.

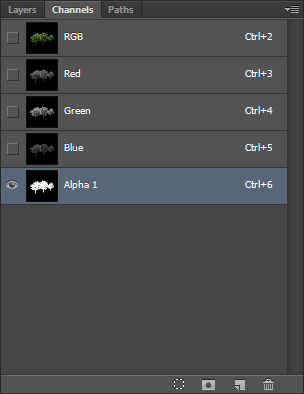

9)추가한 채널에 복사한 알파 텍스처를 붙여넣기합니다.

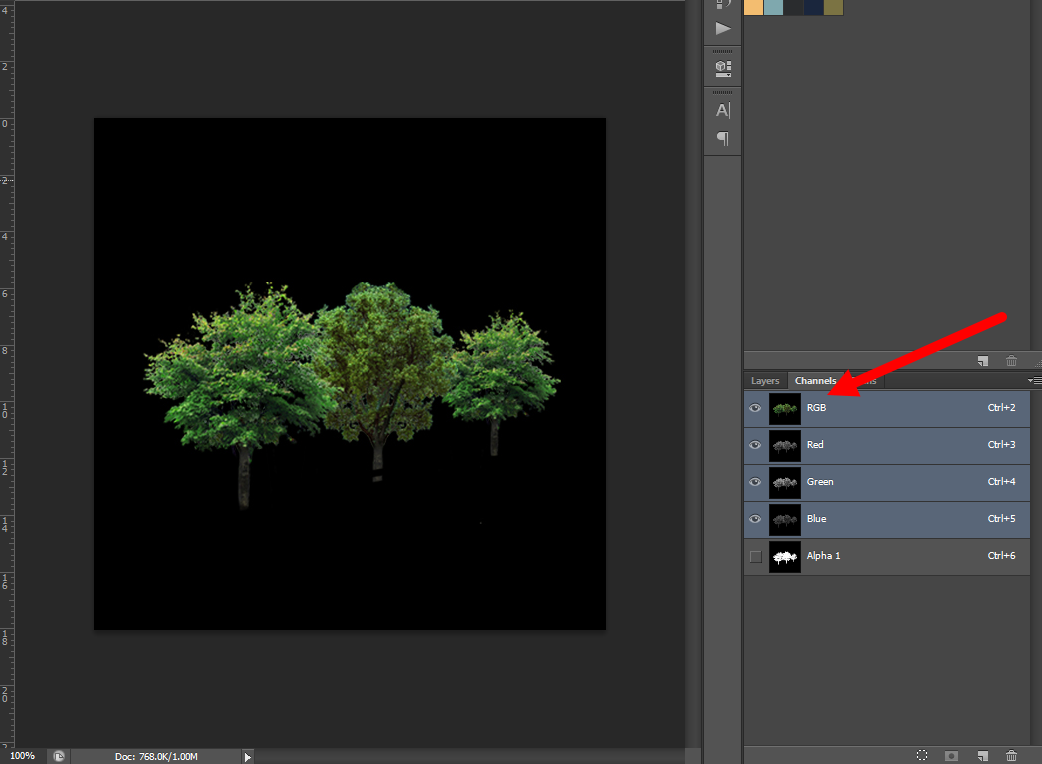

10)rgb채널을 선택 및 alpha채널을 숨기기하고 파일을 저장합니다.

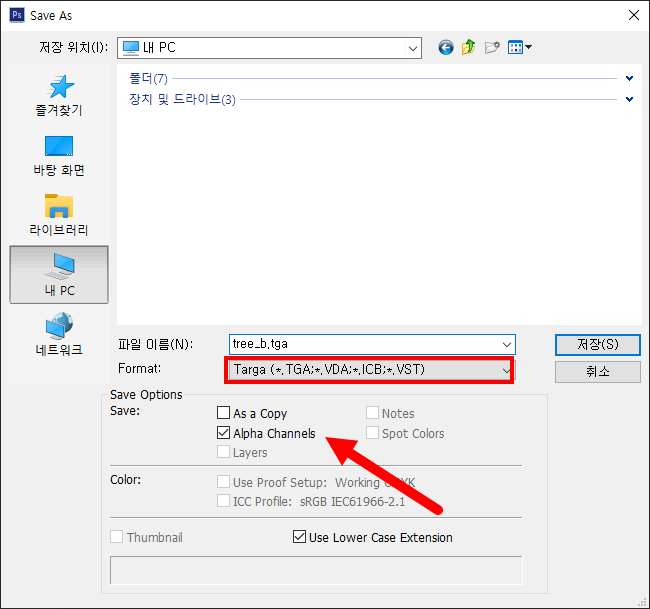

11)targa(tga) 포맷을 선택하고 alpha channels에 체크하고 저장합니다.

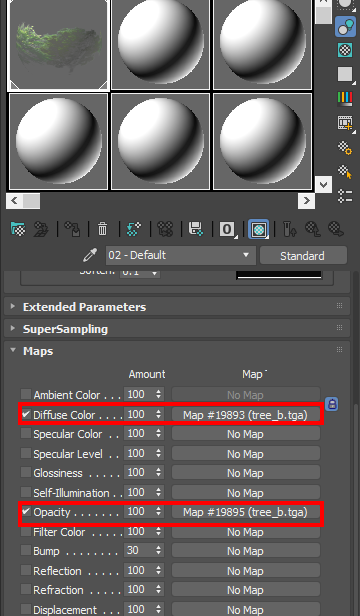

12)재질에서 diffuse, opacity 맵에 동일한 tga형식의 나무 텍스처를 설정합니다.

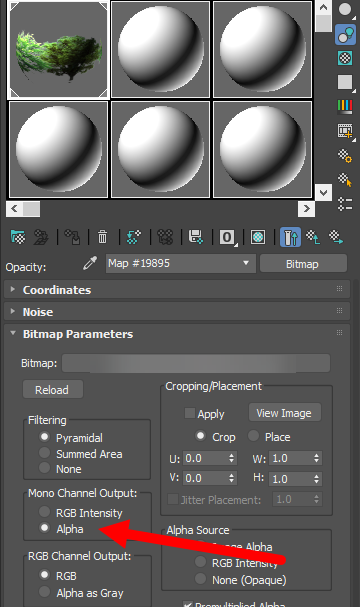

13)opacity 맵 설정에서 mono channel output의 alpha에 체크합니다.

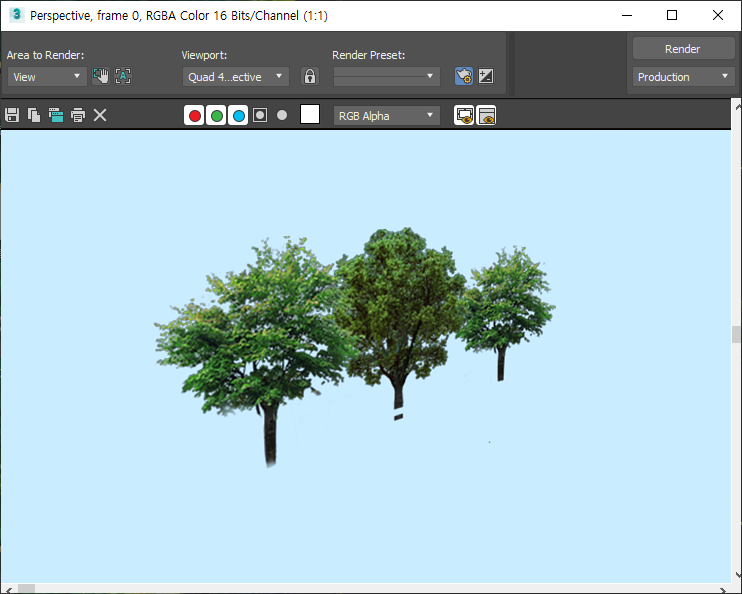

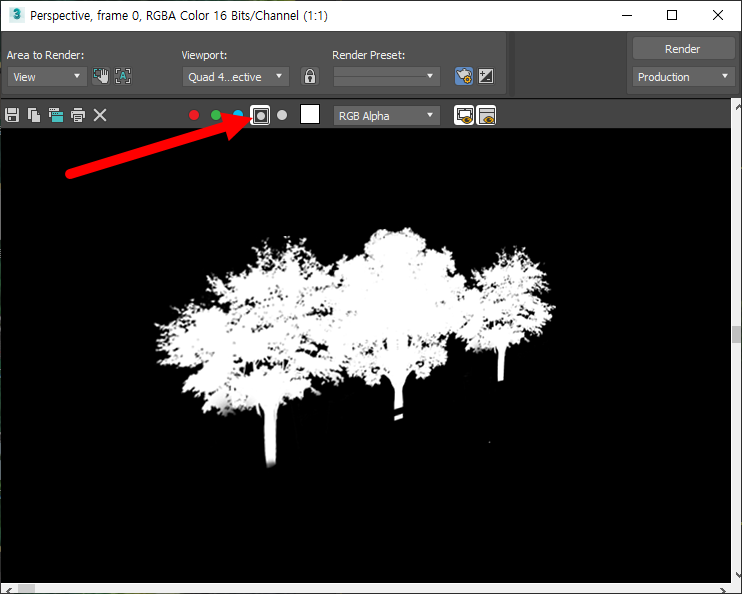

14)렌더링해서 확인합니다. 나무영역이 렌더링되고 바깥 영역은 투명하게 표시되는것을 확인할수있습니다.
