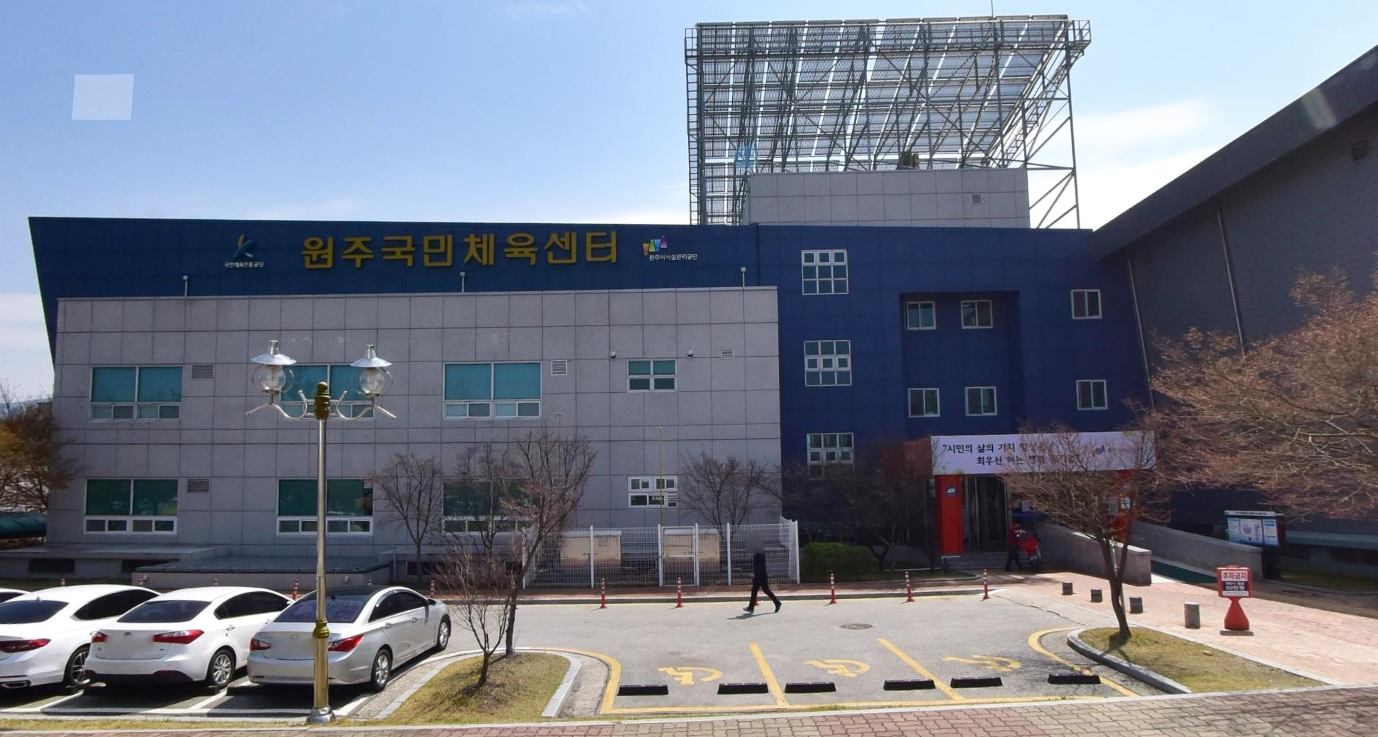

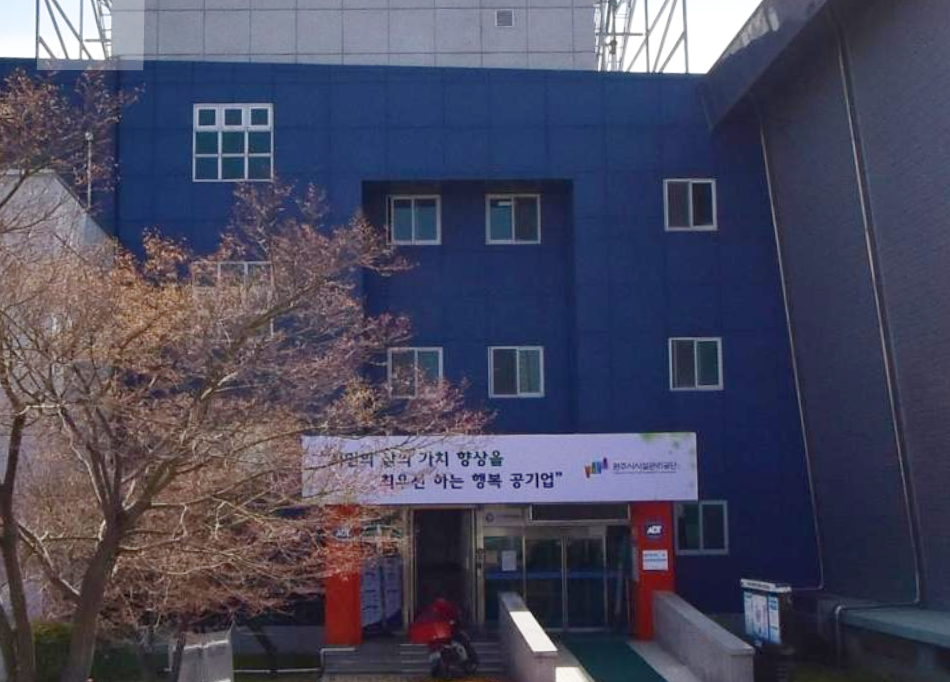

카카오 지도의 위성지도와 로드뷰를 사용하여 3dmax에서 로우 폴리곤 건물 만드는 방법
https://map.kakao.com/

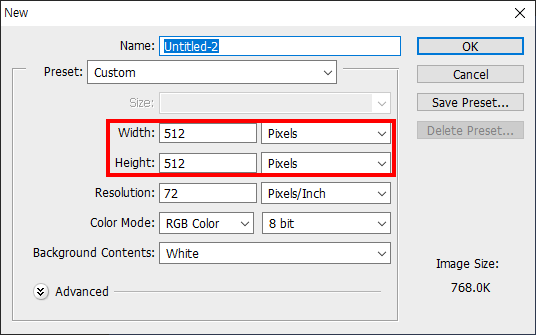

1)포토샵에서 512 x 512 해상도의 새로운 문서를 생성한다.

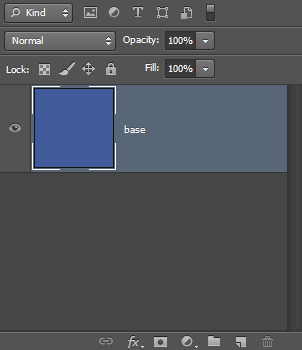

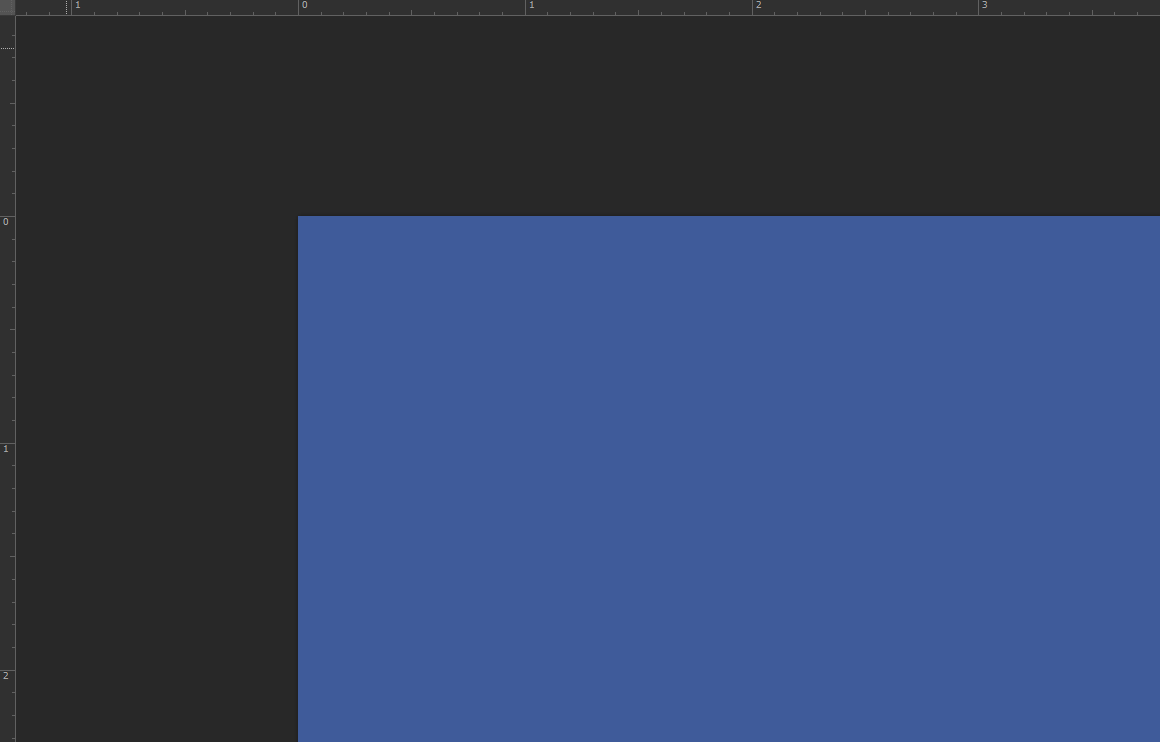

2)새로운 레이어를 생성하고 건물의 외벽 색상을 설정한다(base0

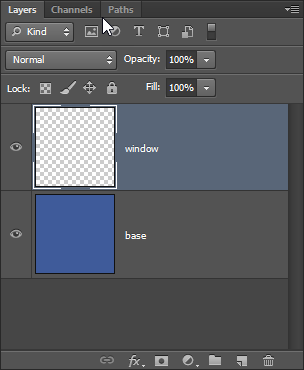

3)창문 레이어를 생성한다(window)

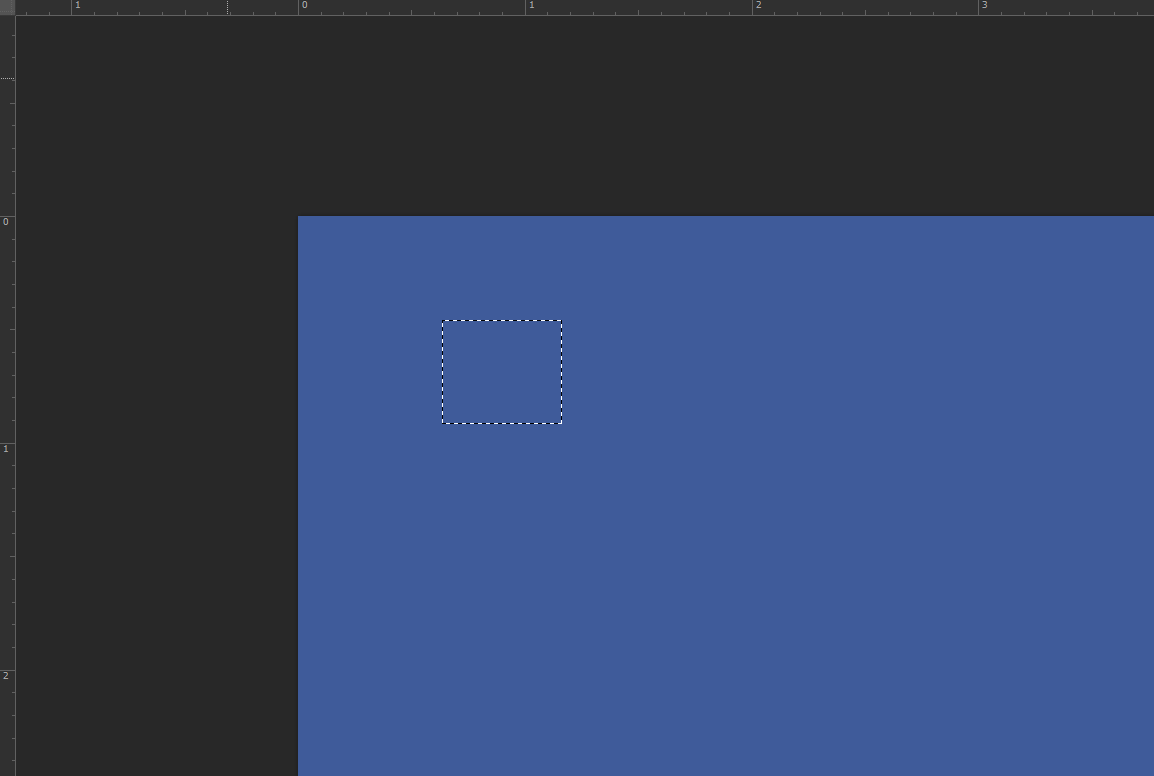

4)창문의 영역을 선택한다.

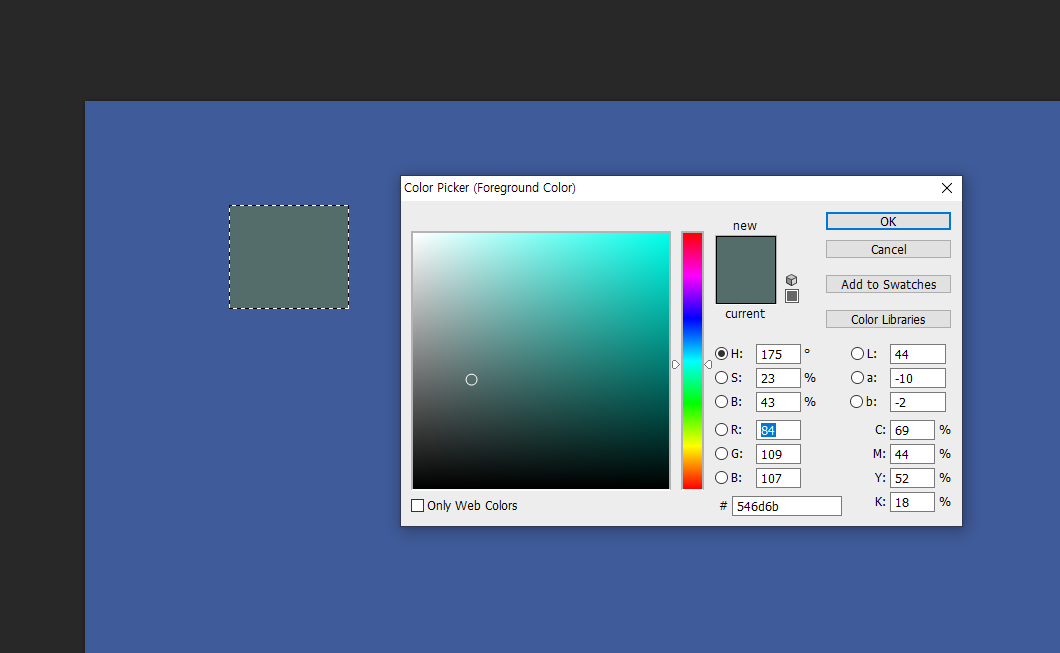

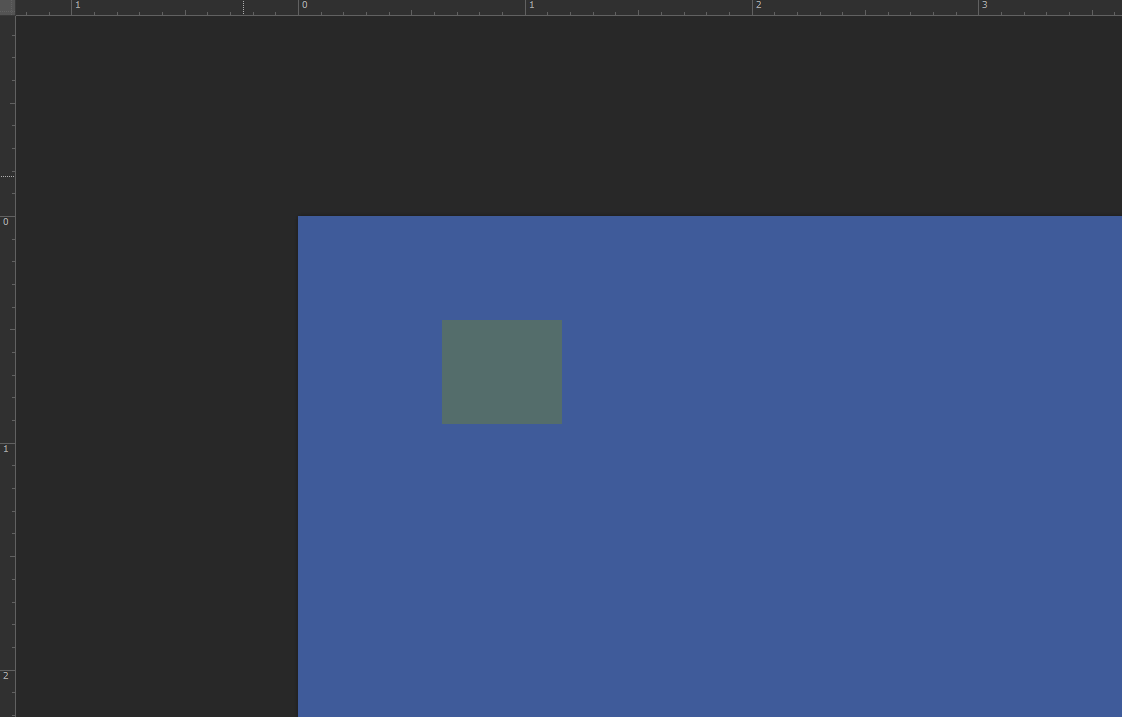

5)창문의 색상을 채우기한다.

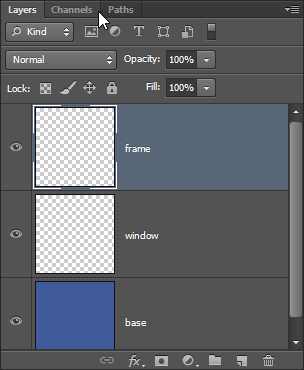

6)창문 프레임 레이어를 생성한다(frame)

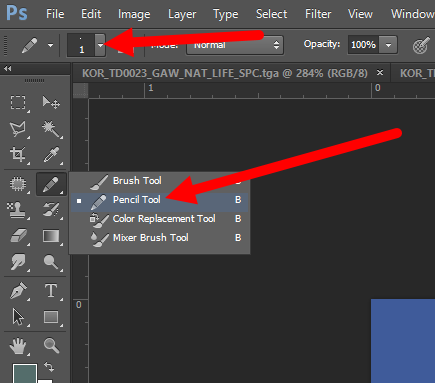

7)좌측 도구 모음에서 pencil tool을 선택하고 상단의 옵션에서 1픽셀을 설정한다.

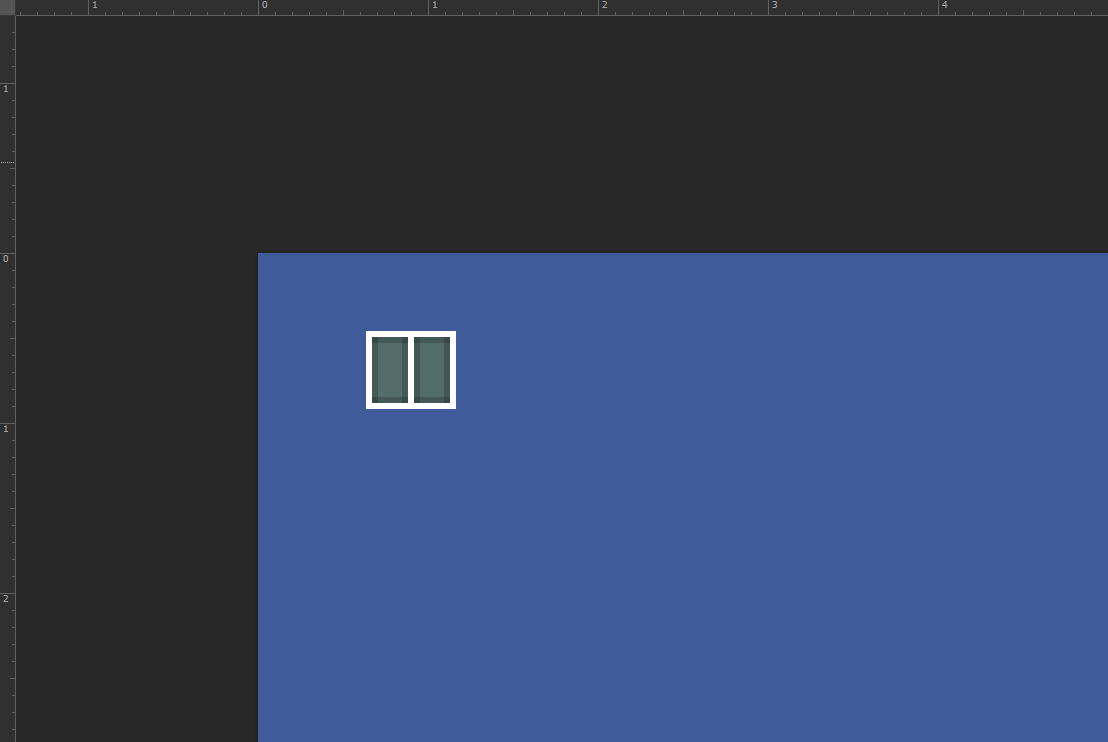

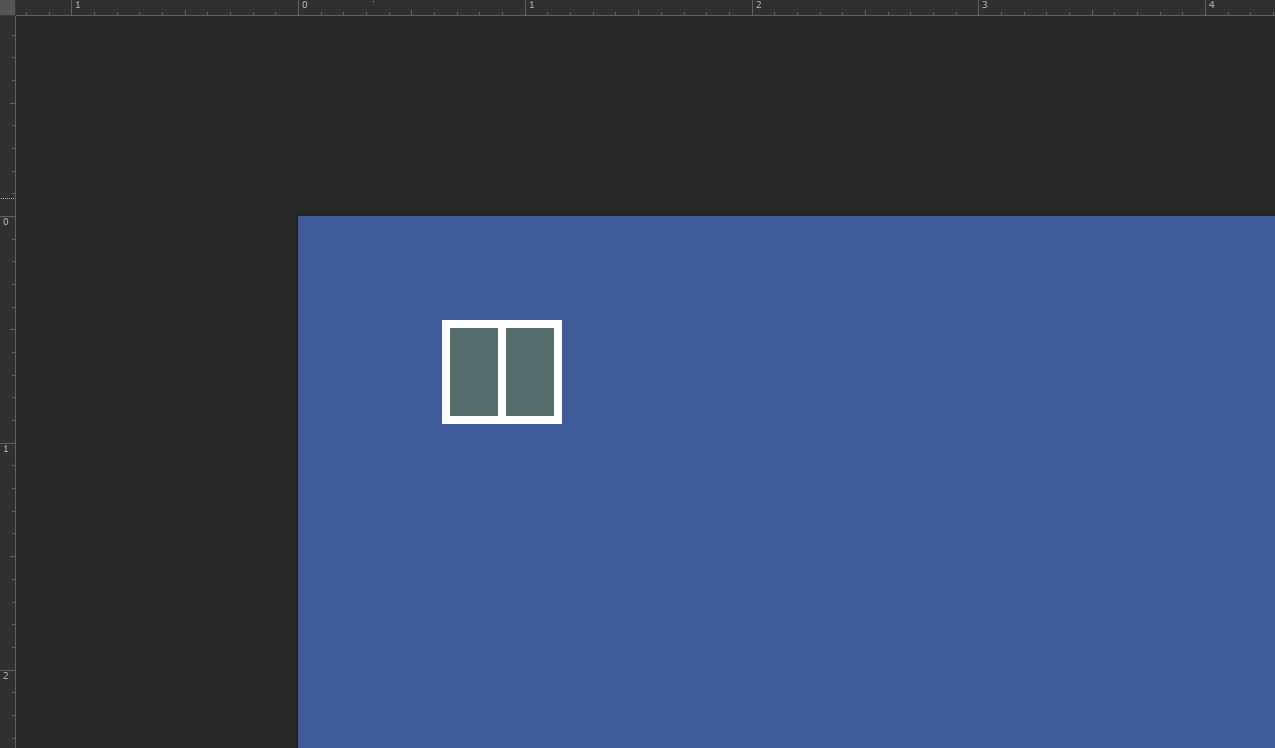

8)창문 프레임을 생성한다.

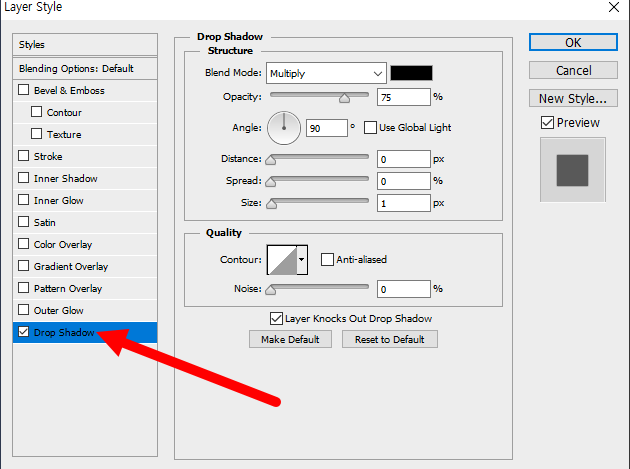

9)창문 프레임 레이어에 drop shadow 레이어스타일을 설정한다.

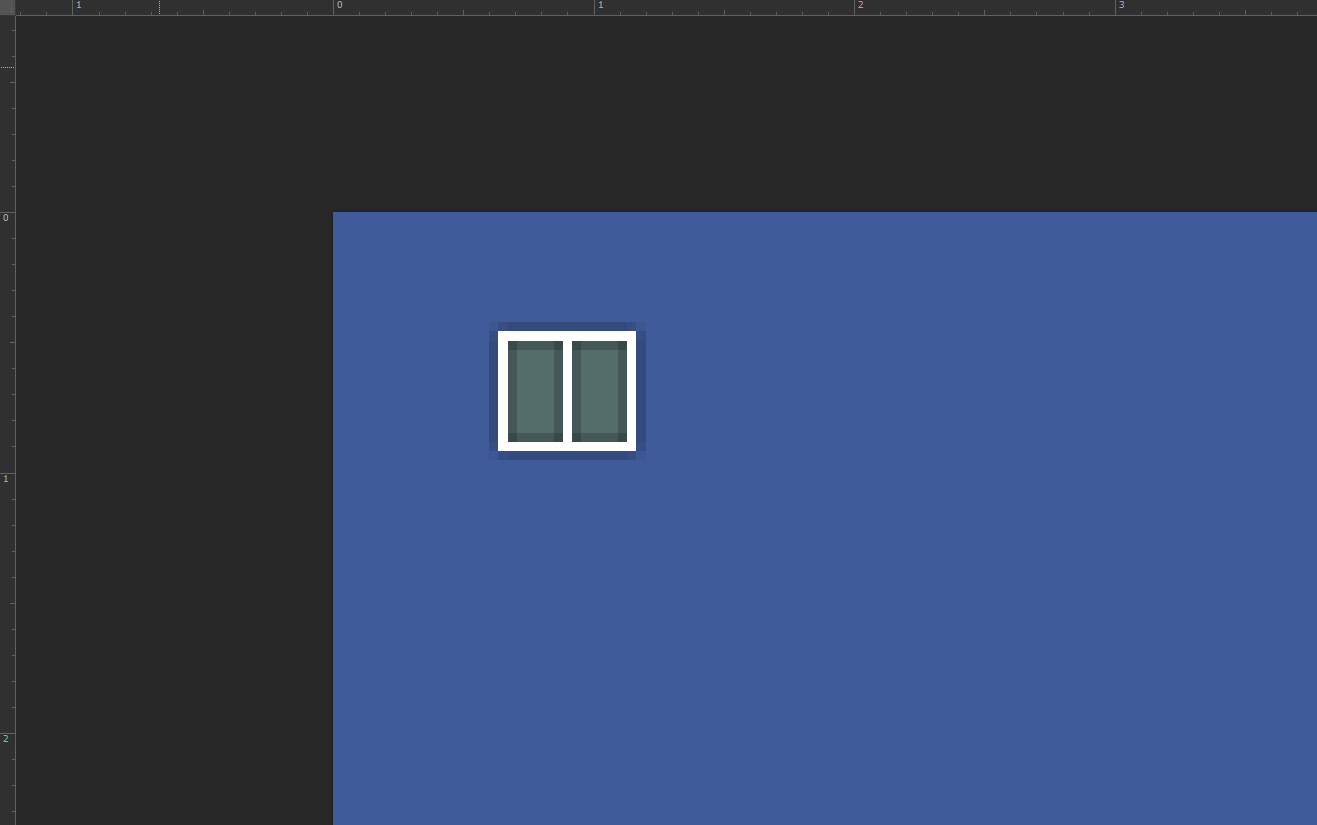

10)창문 프레임의 그림자가 생성된것을 확인할수있다.

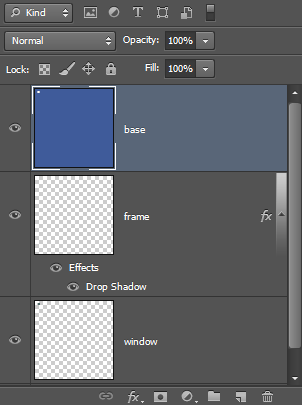

11)건물 외벽 레이어를 상위에 위치 시킨다.

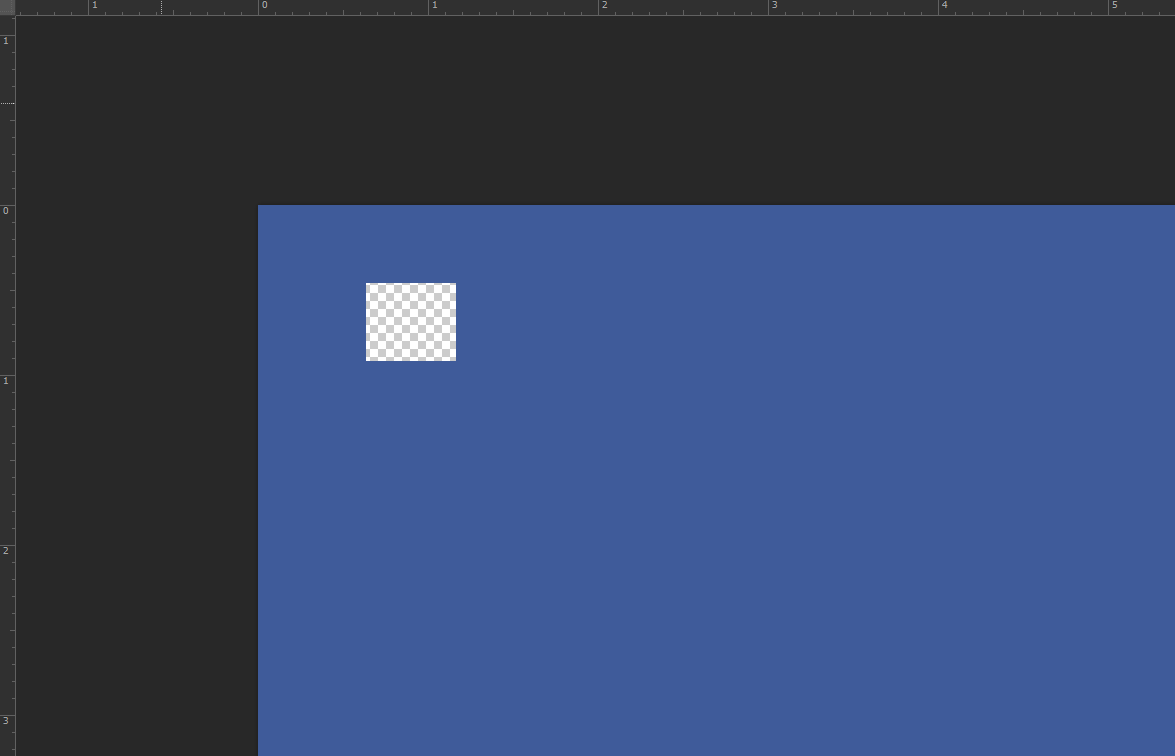

12)창문의 영역을 제거한다.

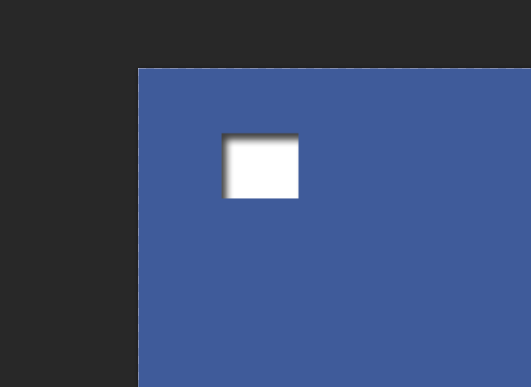

13)창문 선택영역 외의 그림자가 보이지않는것을 확인할수있다.

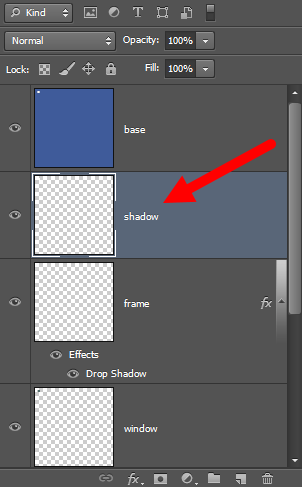

14)그림자 레이어를 생성한다(shadow)

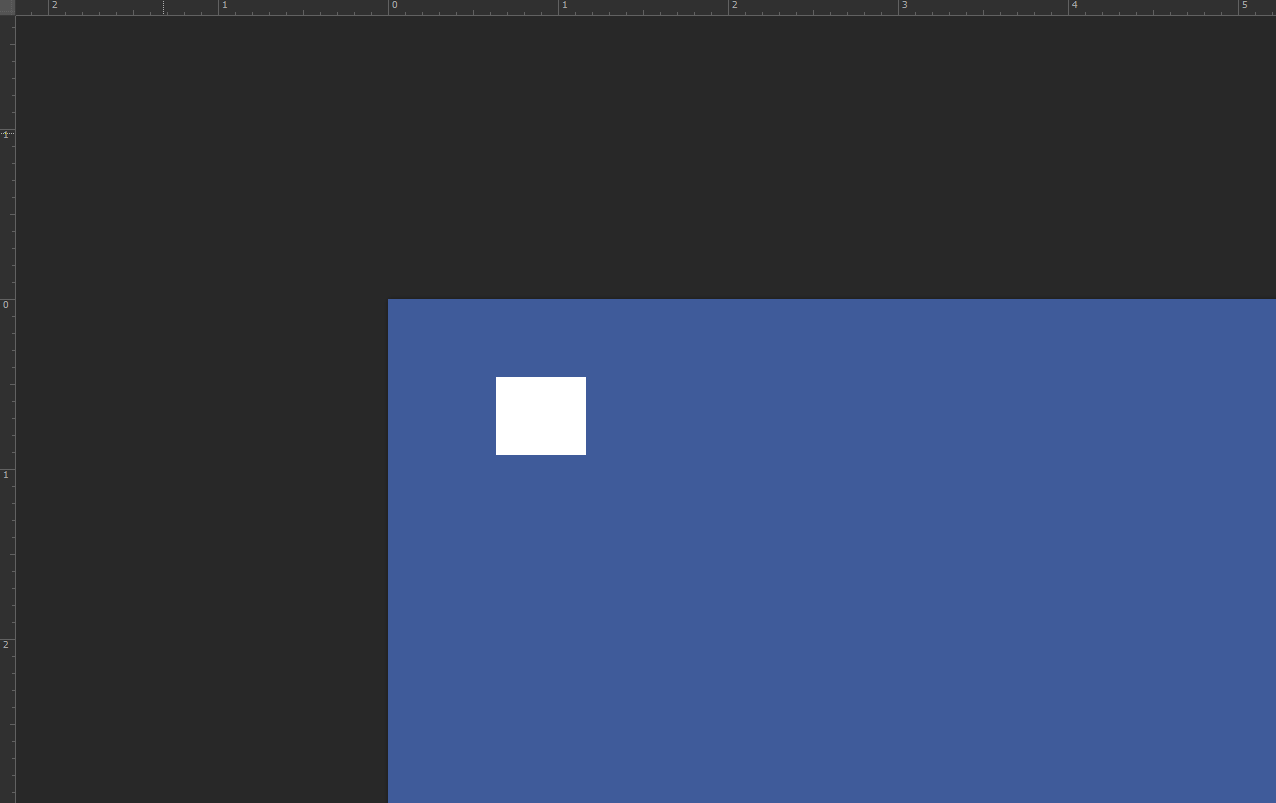

15)흰색으로 채우기한다.

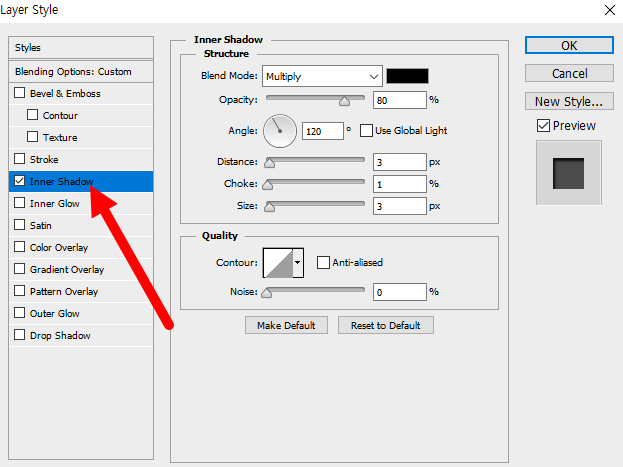

16)inner shadow 레이어 스타일을 설정한다.

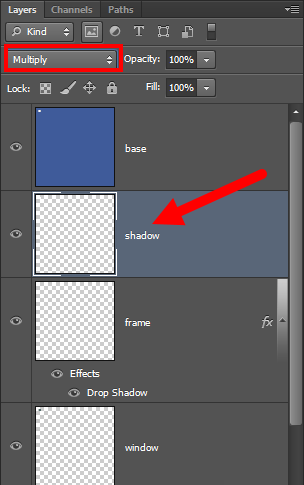

17)상단의 레이어 블렌드에서 multiply를 선택한다.

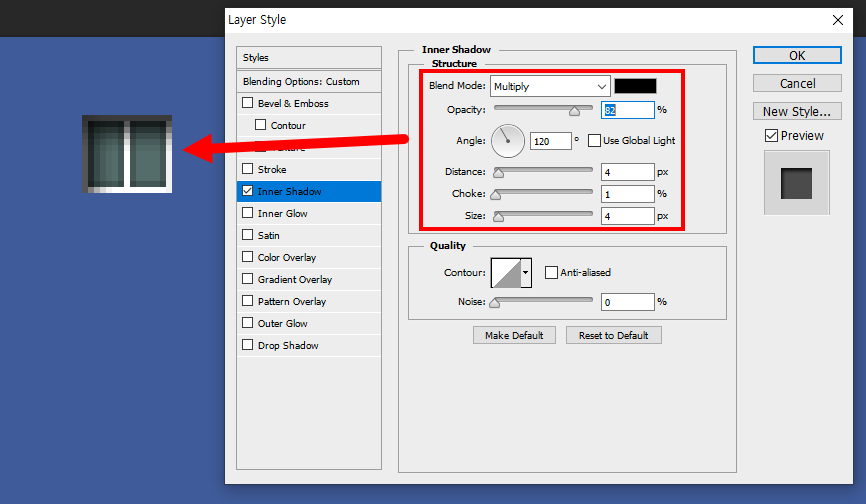

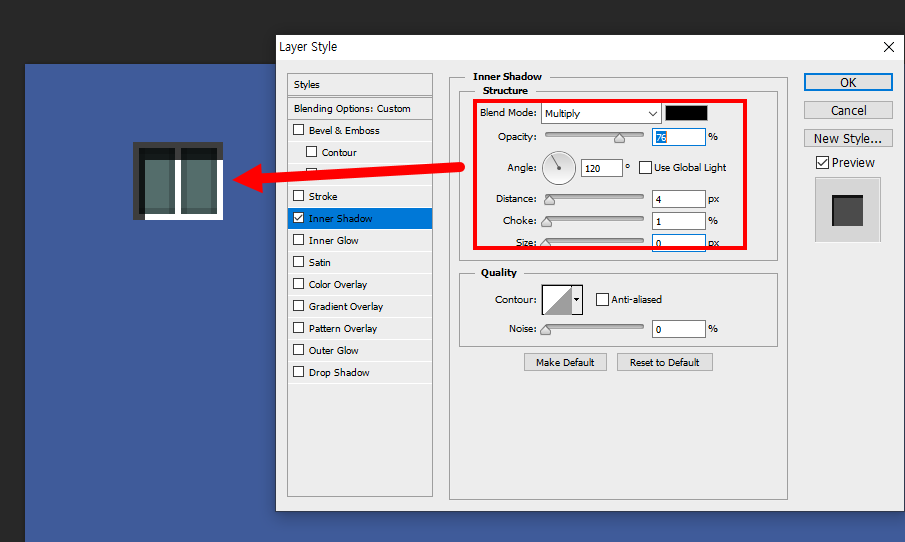

18)inner shadow의 옵션을 설정하여 그림자를 표현한다.
