3D맥스에서 bevel 수정자 사용하기

3D맥스에서 bevel 수정자 사용하기

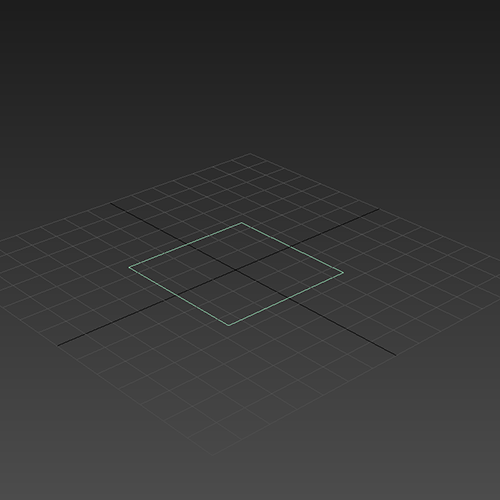

1)shape 오브젝트를 생성합니다.

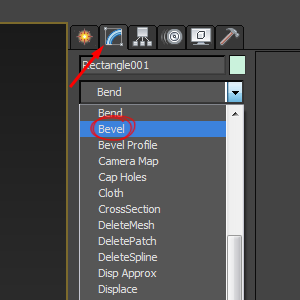

2)bevel 수정자를 추가합니다.

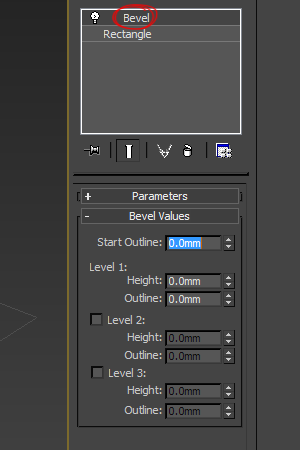

3)bevel values의 start outline을 설정합니다.

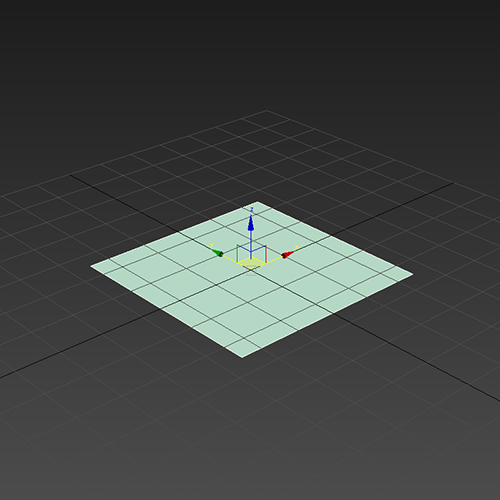

start outline  0

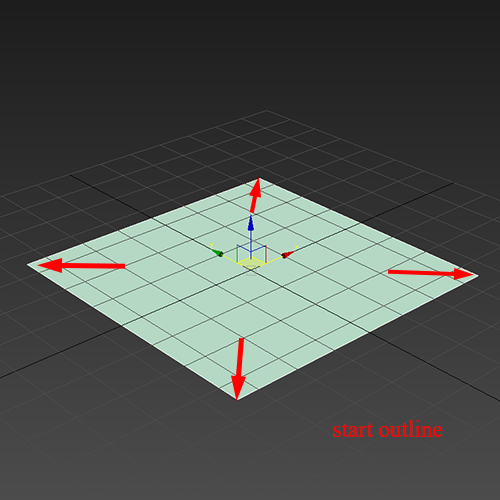

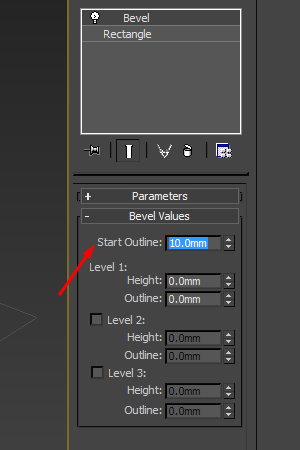

start outline 10

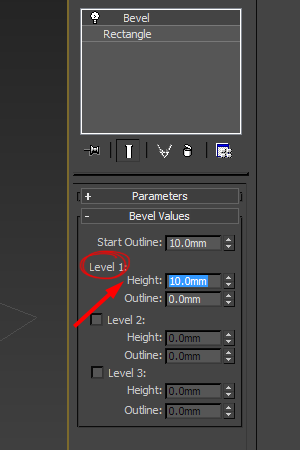

4)level 1의 height과 outline을 설정합니다.

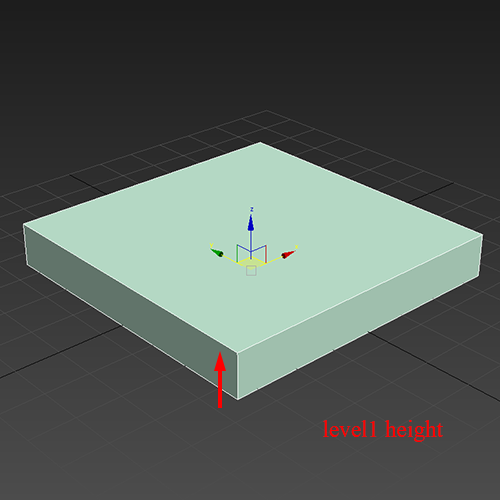

level 1 height 10

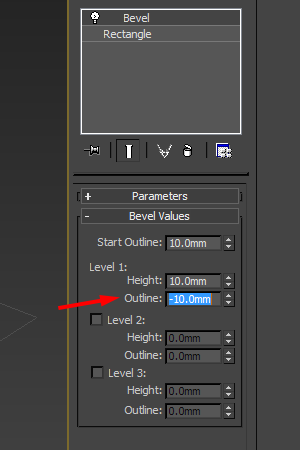

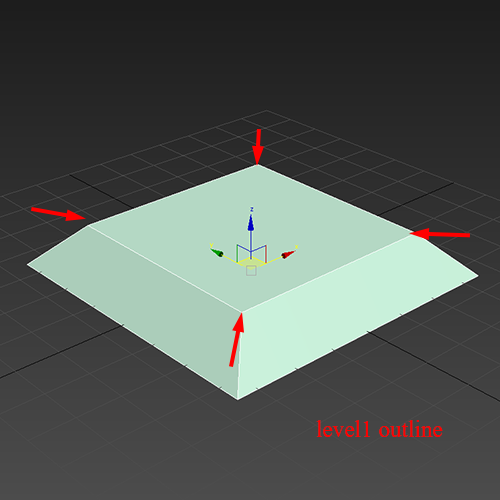

level 1 height 10, outline -10

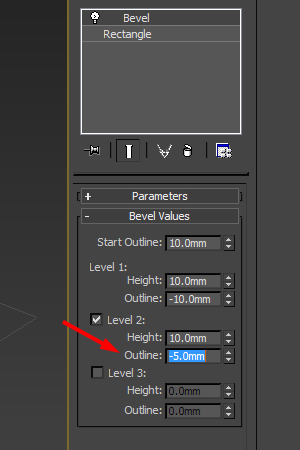

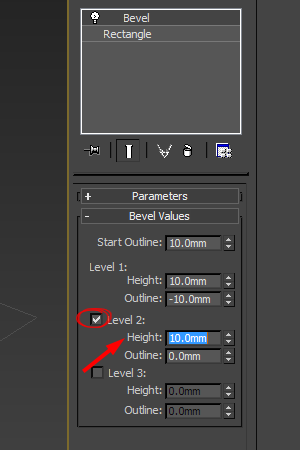

5)level 2의 height과 outline을 설정합니다.

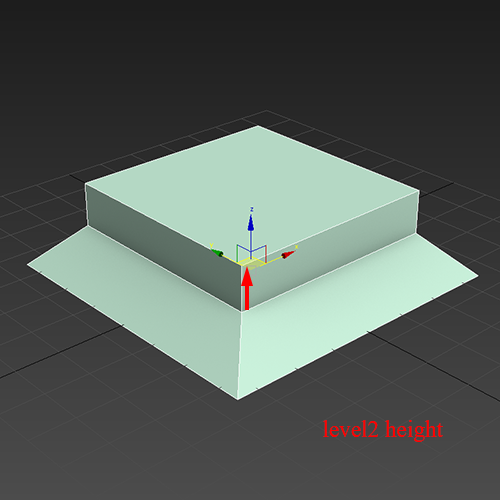

level 2 height 10

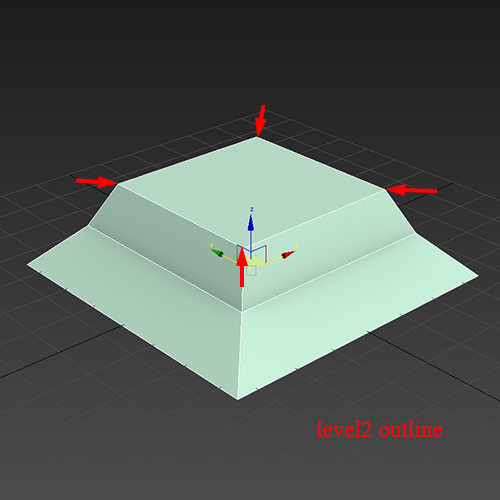

level 2 height 10, outline -5

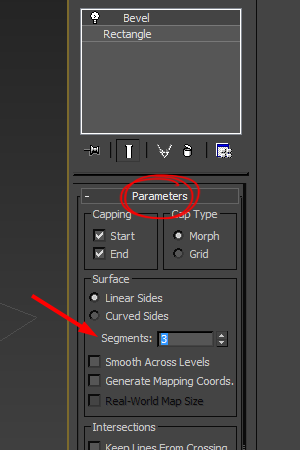

6)parameters의 세그먼트(segments) 수치를 입력합니다.

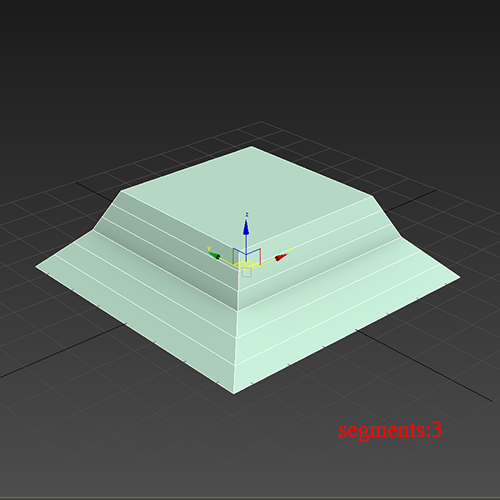

7)면에 세그먼트가 추가된것을 확인할수있습니다.

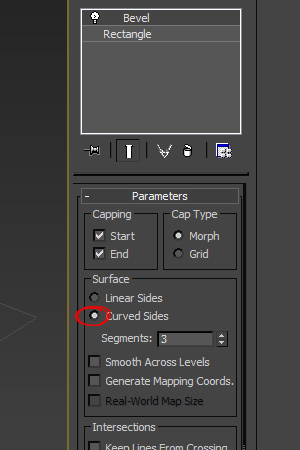

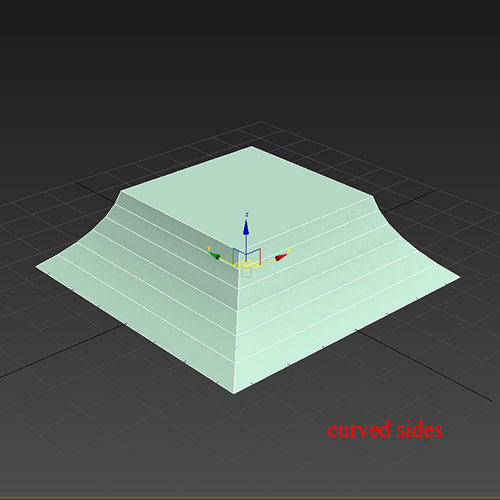

8)curved sided에 체크하면 표면을 곡선화합니다.



curved sided
